20
8/22 Mod. R 132617 ©2022 Refrigerated Solutions Group. Todos los derechos reservados.
INSTALACIÓN DE LA CÁMARA FRIGORÍFICA
Figura 4
INSTALACIÓN DE GUÍA PARA SELLADOR
Ubique las GUÍAS PARA SELLADOR. Están agrupadas y embaladas junto con los paneles de esquina o de pared
de la cámara frigorífica, con sus correspondientes etiquetas. Las guías para sellador son tiras de madera
contrachapada de 9,5 mm, de 5,71 cm de ancho y 2,4 m de largo, como se muestra en la Fig. 1.
Consulte el DIAGRAMA DE GUÍA PARA SELLADOR. Ubíquelas de acuerdo al diagrama y corte las guías para
que calcen.
Cuando cada guía para sellador se coloque correctamente, tendrá su borde exterior precisamente sobre el
CONTORNO INTERIOR dibujado en el piso del edificio, Figura 2, y su borde exterior estará exactamente a 2,2 cm
del contorno que representa el borde exterior del sellador de espuma. La calidad de la mano de obra ejecutada en
la colocación y fijación de las guías para sellador se transmitirá directamente a la ubicación de los selladores de
espuma (enrases) y, después, al montaje general de la cámara frigorífica completa. ¡SEA PRECISO! Consulte las
Figuras 1 y 2.
Cuando todas las guías para sellador estén en su posición, realice una COMPROBACIÓN FINAL DE LA
CUADRATURA y fíjelas al piso del edificio con sujetadores adecuados para la superficie. NOTA: Este puede ser
un sujetador mecánico o un adhesivo apto para uso en construcción. Si la guía para sellador se coloca sobre un
interruptor térmico de poliestireno o poliuretano, se puede utilizar un adhesivo para construcción compatible.
INSTALACIÓN DEL SELLADOR DE ESPUMA (enrase)
Consulte el DIAGRAMA DE SELLADOR DE ESPUMA. Identifique y ubique la sección de sellador que se colocará
directamente sobre el punto más alto que se determinó anteriormente y que se marcó en el piso del edificio (Figura 3).
NOTA: Todos los selladores de espuma son machos formados en un extremo y hembras formadas en el extremo
opuesto. La configuración de los extremos se indica claramente en el diagrama. Asimismo, asegúrese de que la
parte del alojamiento de la cerradura hembra de los cerrojos de sección sea visible en el borde superior del sellador
cuando esté en su posición (consulte las Figuras 1 y 2).

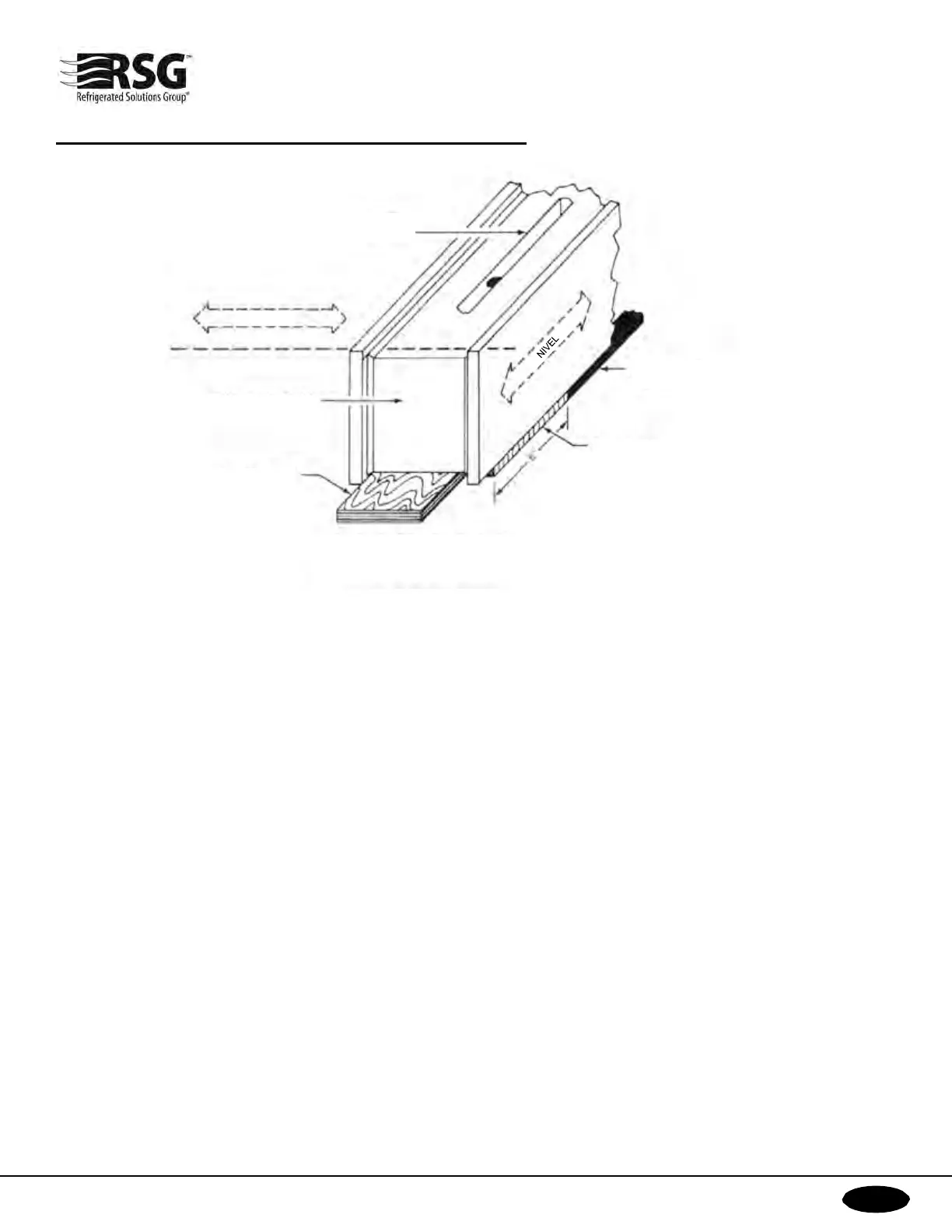

ALOJAMIENTO DE LA
CERRADURA HEMBRA
NIVEL
EXTREMO PERFILADO
HEMBRA
GUÍA PARA SELLADOR
OBTURADOR APROBADO
POR N. S. F.
CALCE
CALCE, NIVELACIÓN Y SELLADO
TODOS LOS SELLADORES DE ESPUMA (ENRASE)
