19
8/22 Mod. R 132617 ©2022 Refrigerated Solutions Group. Todos los derechos reservados.
5,1 CM COMO
MÍNIMO
2,5 CM COMO
MÍNIMO
INSTALACIÓN DE LA CÁMARA FRIGORÍFICA

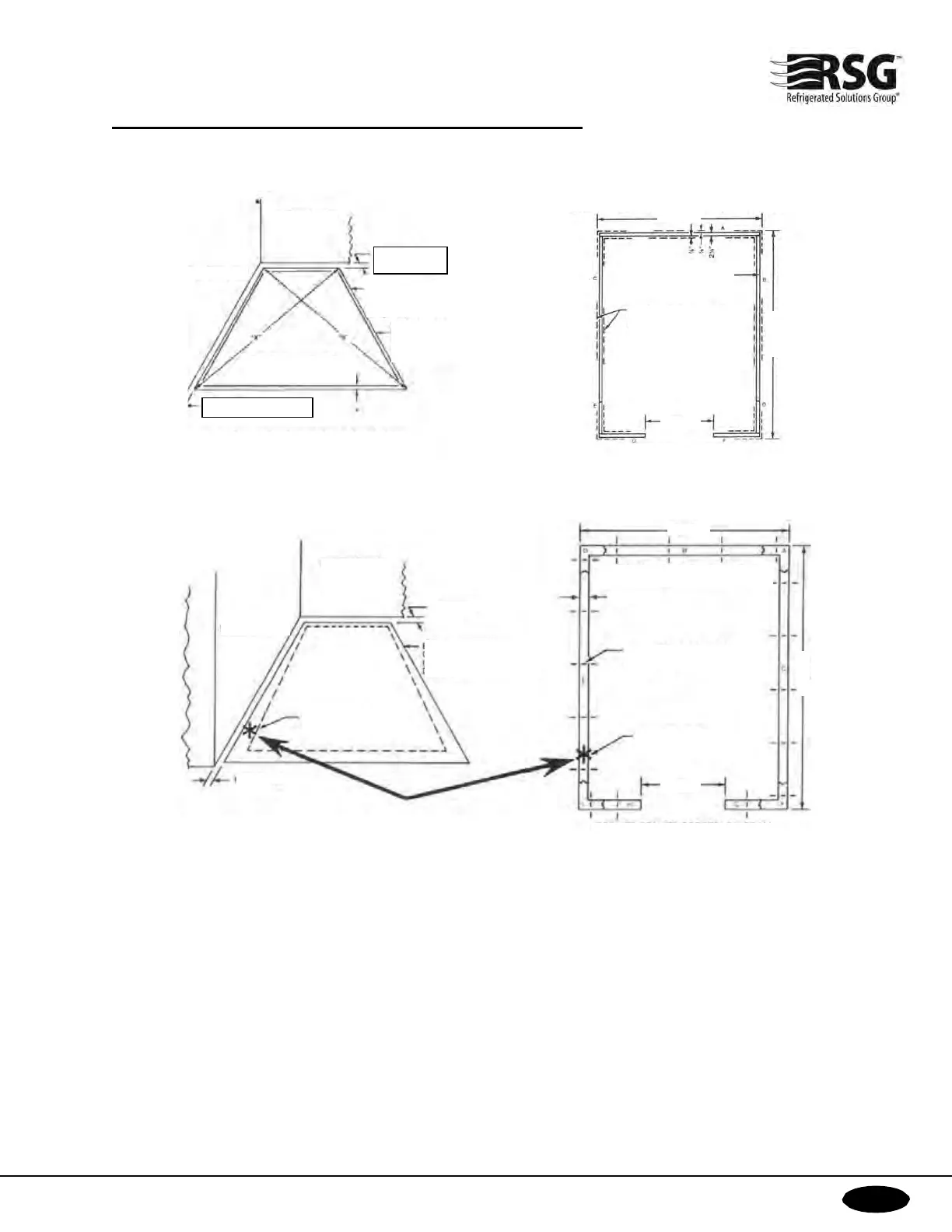

Figura 2
Figura 3
Uno de los procedimientos más importantes en la preparación de la base es la NIVELACIÓN DEL SELLADOR
(ENRASE). ¡Debe estar PERFECTAMENTE NIVELADO! De lo contrario, los paneles de pared seguirán las
irregularidades del piso del edificio, lo que afectará directamente en los procedimientos posteriores como el
enganche de los paneles, sellado de las juntas de los paneles, montaje de los paneles del techo, entre otros.
Después de completar el contorno del sellador (enrase) y la guía para sellador, como se muestra en la Figura 2,
localice el punto más alto dentro del contorno en el piso donde se instalará el enrase (sellador). (Las secciones
del sellador tienen un ancho de 10,16 cm). Un teodolito o nivel de topógrafo es el instrumento ideal para este
propósito. Marque el punto más alto en el piso, como se ilustra en la Figura 3.
5,1 CM COMO MÍNIMO
5,1 CM COMO
MÍNIMO
PARED EXISTENTE
PARED
EXISTENTE
DIMENSIONES EXACTAS
DEL CONJUNTO DE
ENRASE (CONSULTE EL
DIAGRAMA DEL ENRASE)
NOTA: ¡LAS DIMENSIONES
“X-X” DEBEN SER
IGUALES!
BORDE EXTERIOR DE LA
GUÍA PARA SELLADOR
MEDIDA A 64
MM DESDE EL
CONTORNO DIBUJADO
CONTORNO DEL SELLADOR DE ESPUMA Y POSICIÓN DE LA GUÍA
PARA SELLADOR
FUERA DEL MONTAJE DEL SELLADOR DE ESPUMA (ENRASE)
DIAGRAMA DE GUÍA PARA
SELLADOR
LAS LÍNEAS DISCONTINUAS
REPRESENTAN LA
UBICACIÓN DEL SELLADOR
DE ESPUMA (CONJUNTO DE
ENRASE)
DIMENSIÓN EXTERNA DEL MONTAJE DEL
SELLADOR DE ESPUMA
GUÍA DE SELLADOR
(LÍNEAS CONTINUAS)
PARED
EXISTENTE
PARED
EXISTENTE
DIMENSIONES EXACTAS DEL
CONJUNTO DE ENRASE
(CONSULTE EL DIAGRAMA
DEL ENRASE)
PUNTO MÁS ALTO (SOLO
EJEMPLO)
PUNTO MÁS ALTO (SOLO
EJEMPLO)
UBICACIÓN DE LOS
CERROJOS DE SECCIÓN
EL ANCHO TOTAL DEL ENRASE QUE ENTRA
EN CONTACTO CON EL PISO ES DE
10,16 CM
DIAGRAMA DEL SELLADOR DE ESPUMA
(ENRASE)
20,3 CM
100,3 CM
25,4 CM
25,4 CM
15,2 CM
100,3 CM
10,16 CM
