15
8/22 Mod. R 132617 ©2022 Refrigerated Solutions Group. Todos los derechos reservados.

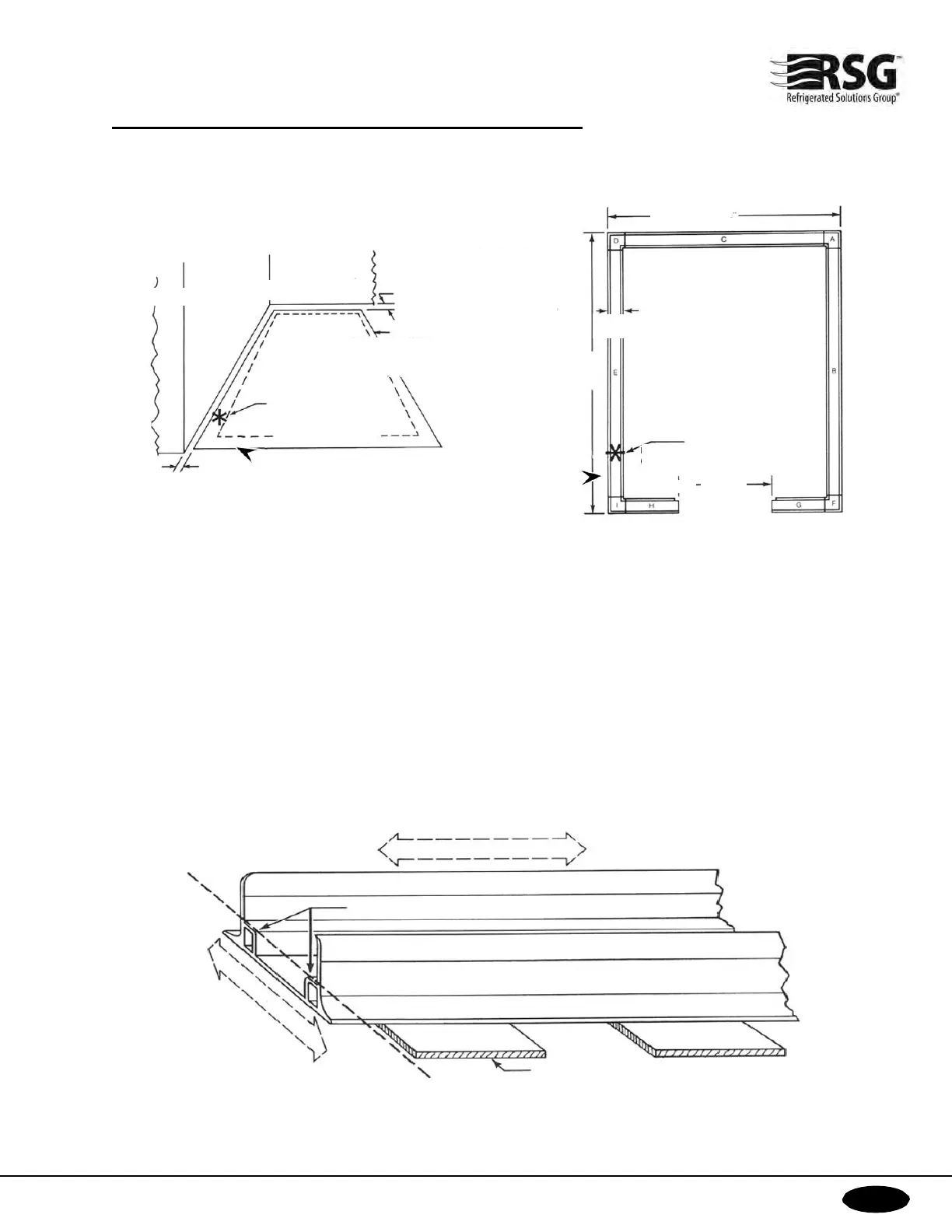

INSTALACIÓN DE LA CÁMARA FRIGORÍFICA
Después de colocar la primera sección de enrase, esta debe estar PERFECTAMENTE NIVELADA no solo a lo
largo, sino también a lo ancho. Para lograrlo, probablemente se requerirá material de calce. Una baldosa de vinilo
es ideal para este propósito. Sin embargo, se aceptan otros materiales resistentes a la descomposición o a la
compresión. ¡IMPORTANTE! CADA SECCIÓN DE ENRASE DEBE APOYARSE AL MENOS CADA 30,5 CM EN
EL PISO DEL EDIFICIO O MEDIANTE CALCES (Figura 3).
Suponiendo que la primera sección de enrase se niveló perfectamente, consulte el diagrama de enrase, seleccione
una sección adyacente del enrase y nivélela con precisión en ambas direcciones, agregue calces siempre que sea
necesario. Siga nivelando el resto de las secciones del enrase hasta que todo el montaje esté en posición. Revise
el montaje y asegúrese de que los bordes exteriores estén ubicados exactamente en el contorno dibujado en el
piso del edificio.
PARED EXISTENTE
PARED EXISTENTE
5,1 CM COMO
MÍNIMO
DIMENSIONES EXACTAS
DEL CONJUNTO DE
ENRASE (CONSULTE EL
DIAGRAMA DEL ENRASE)
5,1 CM COMO
MÍNIMO
PUNTO MÁS ALTO
(SOLO EJEMPLO)
EL ANCHO TOTAL DEL
ENRASE QUE ENTRA EN
CONTACTO CON EL PISO
ES DE 14,0
CM
Nota: Todos los selladores
con la misma letra son
intercambiables
PUNTO MÁS ALTO
(SOLO EJEMPLO)
Los selladores también
pueden estar
enumerados por número
de pieza
(Diagrama de enrase)
Nota: Las esquinas se envían en dos piezas. El instalador
aplicará silicona para
pegarlas durante la instalación.
14,0 CM
247,7 CM
100,3 CM
Figura 2
NIVEL
NIVELAR ESTOS REBORDES EN AMBAS DIRECCIONES
MATERIAL DE CALCE
Figura 3
100,3 CM
