9
8/22 Mod. R 132617 ©2022 Refrigerated Solutions Group. Todos los derechos reservados.
INFORMACIÓN GENERAL
DIAGRAMA DE MONTAJE
El diagrama de montaje, tal como se suministra con
cada cámara frigorífica, es un plan detallado que ilustra
la colocación de cada panel de pared, esquina, techo y
piso que comprende una cámara frigorífica completa e
individual.
El diagrama de montaje de todas las instalaciones
muestra claramente la dirección del perfil formado
por el macho y la hembra de cada panel de pared y
cada panel de esquina.
Todas las secciones utilizadas para construir su cámara
frigorífica están marcadas con un número de pieza
específico en la sección, que corresponde con su
ubicación en el diagrama de montaje.
Si la cámara frigorífica no tiene piso, entonces se
proporciona un diagrama que muestra la disposición
del enrase de vinilo (sellador de piso).
El enrase de vinilo combina la capacidad de sostener
los paneles de las paredes en su lugar, al tiempo que
proporciona la cala interior y exterior en la unión de las
paredes y el piso del edificio (requisito de la Norma
N.º 7 de la National Sanitation Foundation (NSF).
¡IMPORTANTE! No intente montar una cámara
CONGELADORA sin piso en el piso existente de
un edificio que no haya sido especialmente
preparado y aislado para temperaturas de
almacenamiento por debajo del punto de
congelación.

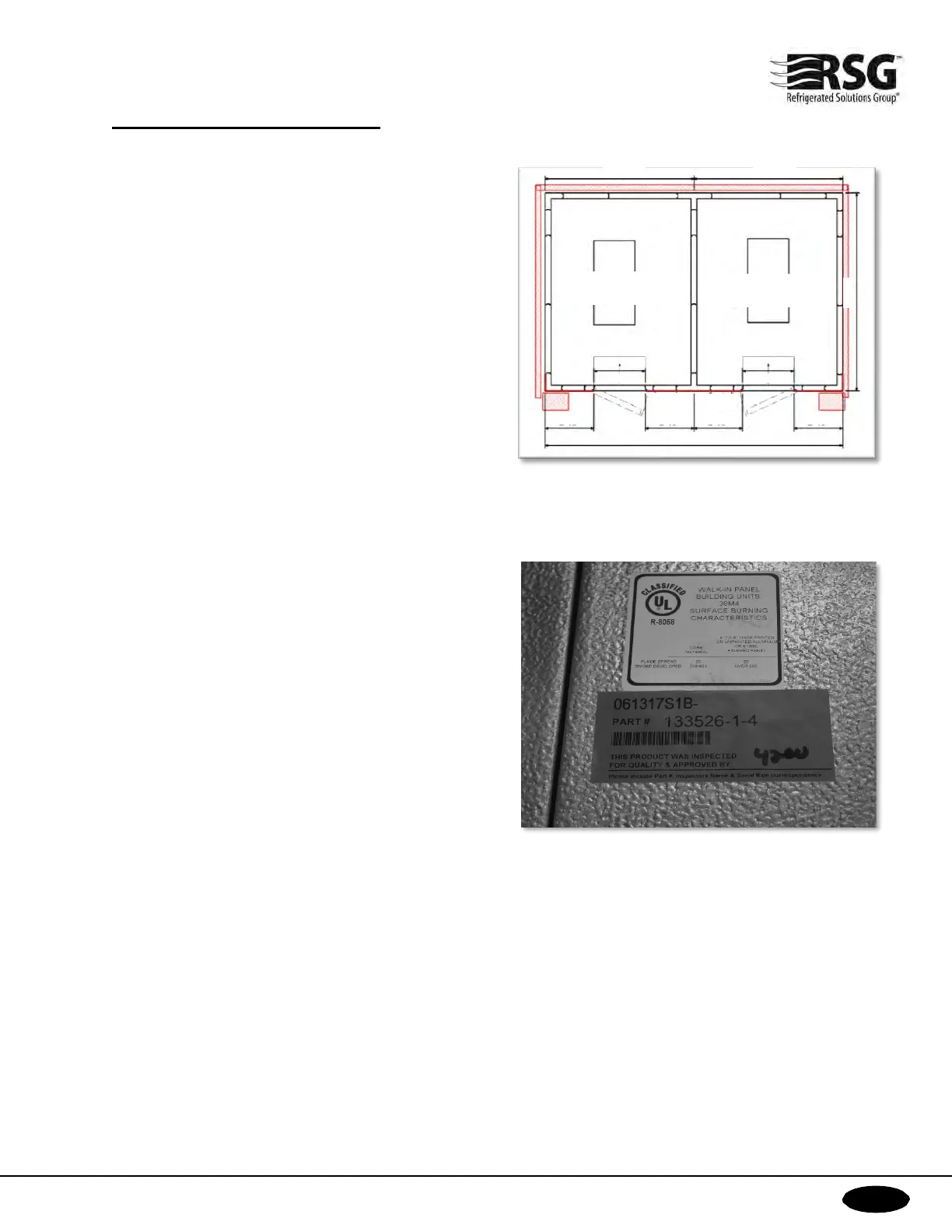

Diagrama de montaje
Etiqueta de inspección de RSG y
número de pieza específico del panel
Cámara frigorífica (4 °C)
271,8
cm de alto con piso de
5,1 cm de grosor (Sala 227B)
Cámara frigorífica (4 °C)
271,8
cm de alto con piso de
5,1 cm de grosor (Sala 227A)
Panel de
control
Panel de
control
264,2 cm
264,2 cm
86,4 cm
86,4 cm
86,4 cm
86,4 cm
528,3 c
91,4
91,4 cm
350,5 c
91,4 cm
