26
Digitalanlæggets strømforsyning må kun afbrydes, når drejeplat-
formen står stille; ellers kan den aktuelle stilling blive gemt for-
kert. En eventuel fejl efter en utilsigtet afbrydelse kan afhjælpes
ved rettelse af stilling 1(se driftsforstyrrelser, side 27).
Kørsel
Platformssporet forsynes via drejeskivemodtageren til stadig-
hed med den tilsluttede kørespænding (Digital-System eller
konventionel transformator). Ved digital drift forbliver en tændt
ekstrafunktion på lokomotivet (f.eks. lys eller røg) i drift.
Funktionskontrol

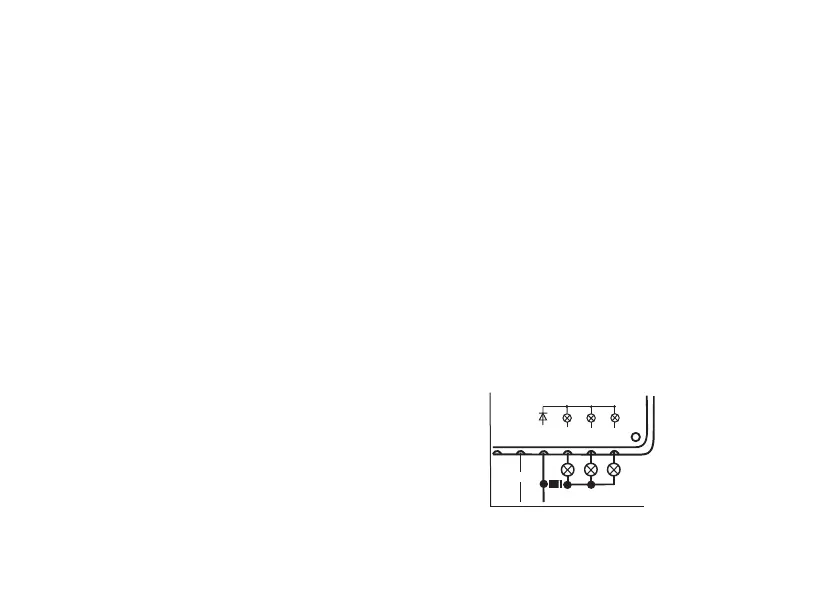

3 tilslutninger til kontrollamper på drejeskivemodtageren er
beregnede til kontrol af funktionerne (fig. 3). Her kan der tilsluttes
glødelamper (16 V) eller lysdioder (med tilsvarende formod-
stand). Lyssignalerne må kun forbindes med lysstrømsbøsningen
B via vedlagte diode (1 N4001...4007) (vær opmærksom på
diodens montageretning!).
Lyssignalerne overvåger både programmeringen og drejeskivens
drift:
• Gul blinker: Programmeringsklarn
spor 1 rettelse af stilling
• Gul lyser: Programmeringsmodus
• Rød lyser: Platform i bevægelse
• Grøn lyser: Sportilslutning nået
• Rød/gul blinker: Fejl
Tilslutningerne til lyssignalerne kan også bruges til
svarmeldinger (f.eks. med dekoder s 88).
B
0
rt
gn
ge
Fig. 3
