20
Vid avbrott av den digitala trafiken (vid kortslutning eller
nödstopp då körkontrollens “stop”-knapp aktiverats ) avbryts
vändskivans förinställda rotation helt och hållet. Efter att
körkontrollen åter aktiverats kan vändskivan åter användas och
köras som vanligt.
Den digitala anläggningens strömförsörjning får endast avbrytas
när vändskivan står stilla; annars kan bryggans aktuella posi-
tion bli felaktigt säkrad/bekräftad. Eventuella fel beroende på
felaktigt genomförd avstängning kan rättas till genom korrigering
av position 1 (se driftsstörningar, sidan 21).
Körning på vändskivan
Spåret på vändskivans brygga får alltid sin strömförsörjning
via vändskivemottagaren som är ansluten till anläggningens
körström(digital-system eller analog/konventionell transforma-
tor). Vid digital-körning förblir därför lokens förinställda tilläggs-
funktioner aktiverade (t.ex. strålkastare eller rökaggregat).
Funktionskontroll

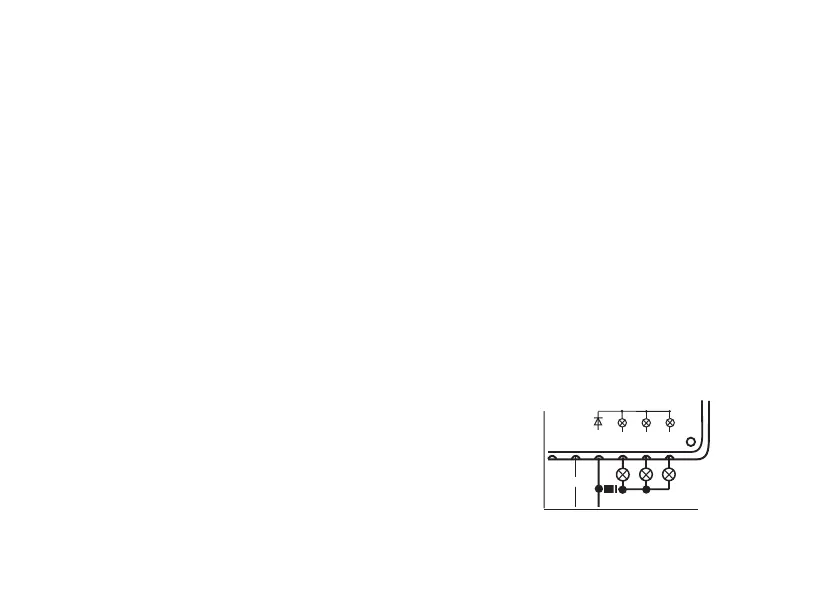

För att kontrollera funktionerna finns på vändskive-mottagaren
3 uttag för anslutning av kontroll-lampor (bild 3). Här kan man
ansluta glödlampor (16 V) eller lysdioder (med motsvarande
motstånd inkopplade). Ljussignalerna får endast kopplas in
via den medföljande dioden (1 N4001…4007) som kopplas till
belysningsströms-ingången B (Observera: et är mycket viktigt i
vilken riktning dioden kopplas in!)
Ljussignalerna informerar om såväl programmering som vändski-
vans drift:
• Gult blinkande sken: edo för programmering
Spår 1 korrigeringsläge
• Gult fast sken: Programmerings-modus
• Rött fast sken: Bryggan är i rörelse
• Grönt fast sken: Spåranslutning uppnådd
• Röd/gult blinkande sken: Störning
Anslutningarna för ljussignalerna kan även användas för åter-
rapportering ( t.ex). med hjälp av dekoder s 88).
B
0
rt
gn
ge
Bild. 3
