Belangrijke aanwijzing:
Door het toerental van de motor aan te passen is de draaisnel-
heid van de draaibrug individueel instelbaar (zie instellen van de
decoder pagina 23)
Keyboard als besturingsapparaat
De draaischijfdecoder is gecodeerd op adres 15 en is daarmee
vast toegewezen aan dat keyboard. Voor het bedienen van de
draaischijf moet het keyboard eveneens op adres 15 ingesteld
worden (zie gebruiksaanwijzing van het keyboard). De decoder
kan door middel van een soldeerbrug op adres 14 ingesteld wor-
den.
Bij de draaischijfdecoder wordt een sjabloon meegeleverd die
over de toetsen van het keyboard geplaatst kan worden en de
functie van de verschillende toetsen duidelijk maakt.
De railaansluitingen worden met de wijzers van de klok mee door-
lopend genummerd. De tegenover liggende aansluitingen krijgen
hetzelfde nummer, omdat ze via de rolbrug verbonden worden.

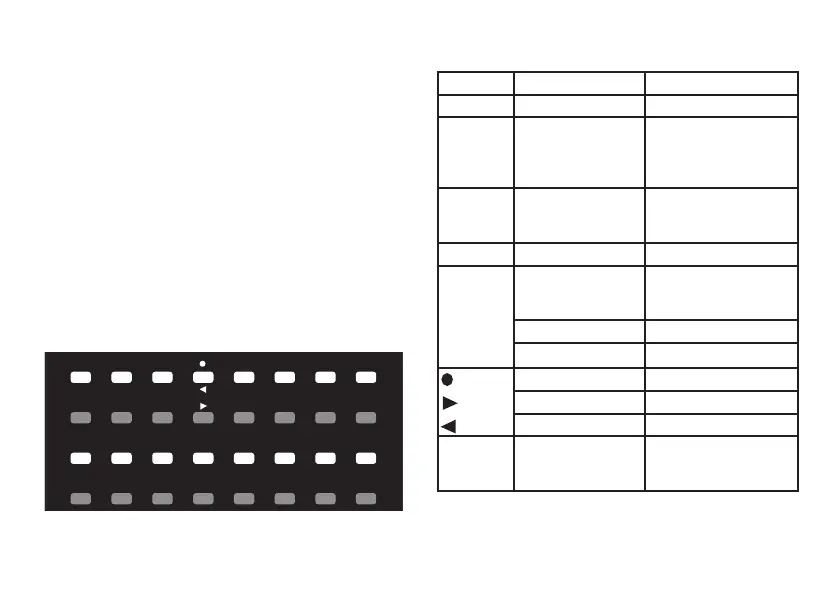

Toetsen Bedrijfsfunctie Programmeerfunctie
end
Onderbreken Opslaan
input
Binnen de eerste 5
sec omschakelen
naar de program-
meermodus
clear
Hervatten Wissen opgeslagen
railaansluitingen, huidige
aansluiting wordt spoor 1
turn
180
o
draaien —
step
>
<
Draaien naar de vol-
gende railaansluiting
Draaien voor het
programmeren van de
volgende railaansluiting
rechts rechts
links links
Draairichting Draairichting
rechts rechts
links links
1 - 24
Direct naar de
geprogrammeerde
railaansluiting
Kiezen van het
motortoerental
keyboard
1
2
>
end
prog
clear
turn
stop
<
input
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Instellen van de decoder
