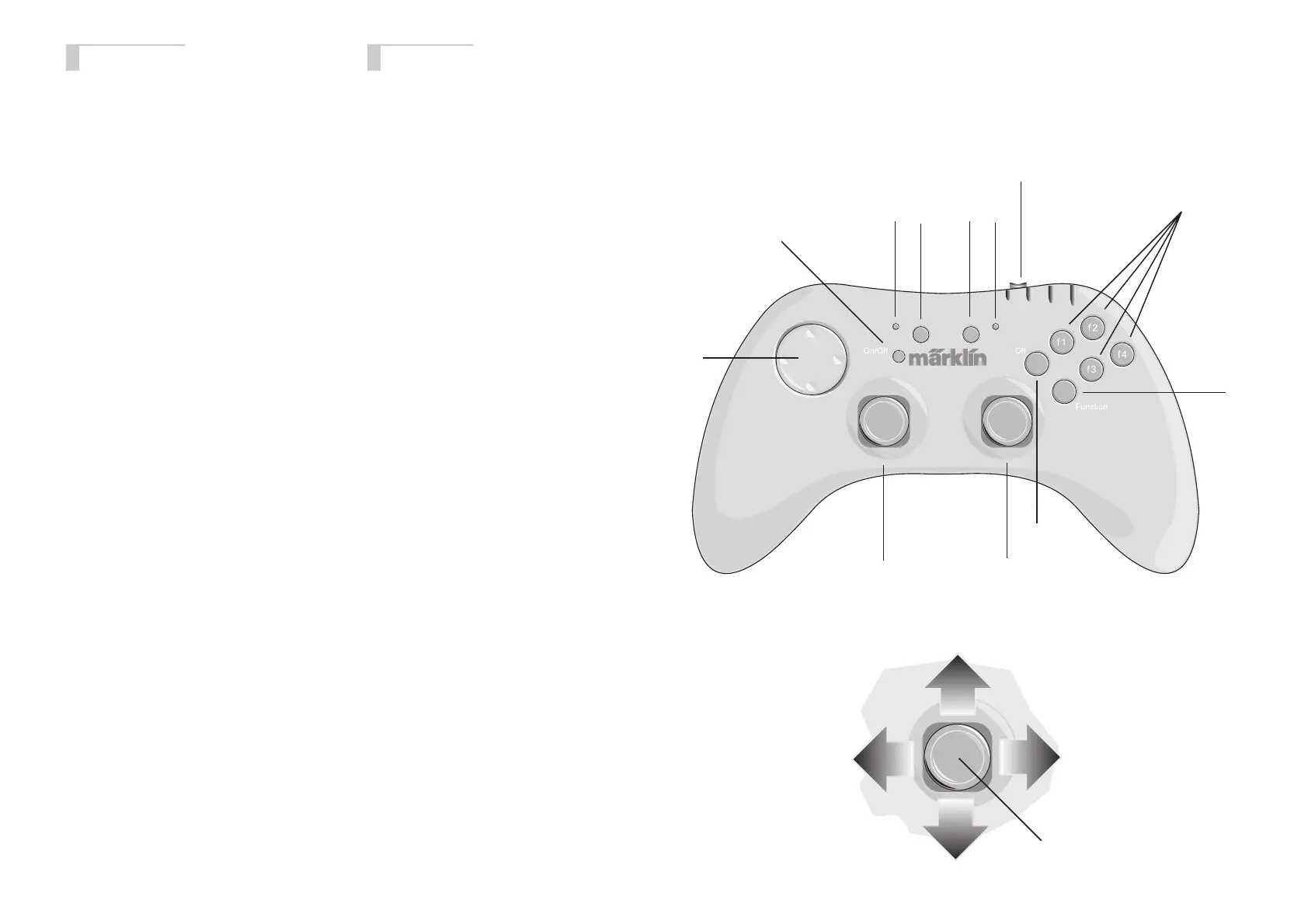

Affectation des touches
du pupitre de commande
D1: Affichage DEL 1
D2: Affichage DEL 2
T1: Commutateur marche / arrêt
T2: Commutateur de mode
T3: Pas utilisé avec la grue à portique
M1: Bouton 8 directions
K1-1: Abaisser le crochet
K1-2: Monter le crochet
K1-3: Cabine vers la gauche
K1-4: Cabine vers la droite
K2-1: Pas d’affectation pour la grue
à portique
K2-2: Pas d’affectation pour la grue
à portique
K2-3: Faire pivoter la cabine (dans le sens
contraire des aiguilles d’une montre)
K2-4: Faire pivoter la cabine (dans le sens
des aiguilles d’une montre)
S1: Régulateur coulissant pour la vitesse
du pont roulant
function: Éclairage / électro-aimant en marche
off: Éclairage / électro-aimant coupé
f1: Pas d’affectation pour la grue à portique
f2: Pas d’affectation pour la grue à portique
f3: Pas d’affectation pour la grue à portique
f4: Pas d’affectation pour la grue à portique
Les 4 touches (R1, R2, L1, L2) sur la partie
avant du pupitre de commande n’ont aucune
fonction pour la grue à portique.
Toetstoewijzing
bedieningspaneel
D1: Signalering LED 1
D2: Signalering LED 2
T1: Inschakelaar
T2: Mode-schakelaar
T3: buiten bedrijf bij portaalkraan
M1: 8-weg-richtingsknop
K1-1: Haak vieren
K1-2: Haak tillen
K1-3: Kraanhuis naar links
K1-4: Kraanhuis naar rechts
K2-1: niet toegewezen bij portaalkraan
K2-2: niet toegewezen bij portaalkraan
K2-3: Kraanhuis draaien (anti-clockwise)
K2-4: Kraanhuis draaien (clockwise)
S1: Schuifregelaar voor de snelheid
van het kraanbordes
function: Licht / Magneet aan
off: Licht / Magneet uit
f1: niet toegewezen bij portaalkraan
f2: niet toegewezen bij portaalkraan
f3: niet toegewezen bij portaalkraan
f4: niet toegewezen bij portaalkraan
De 4 toetsen (R1, R2, L1, L2) op de voor-
zijde van het bedieningspaneel zijn bij de
portaalkraan buiten werking (niet toegewezen).
8
Fonction Functie
D1 D2
T1
T2 T3
M1
K1
K2
S1
off
function
f1,f2,f3,f4
1
3
2
4
K
