Handleiding

30

Elektrisk tilslutning

Dekoderen m84 har kun brug for tilslutning til kørestrømmen

(sporet) og til forbrugerne. Yderligere kan dekoderen tils-

luttes netkoblingsdelen 66360 (kun i forbindelse med 60822)

(ydelsen bliver så ikke taget fra køresporet - køresporet

bliver aﬂastet derved).

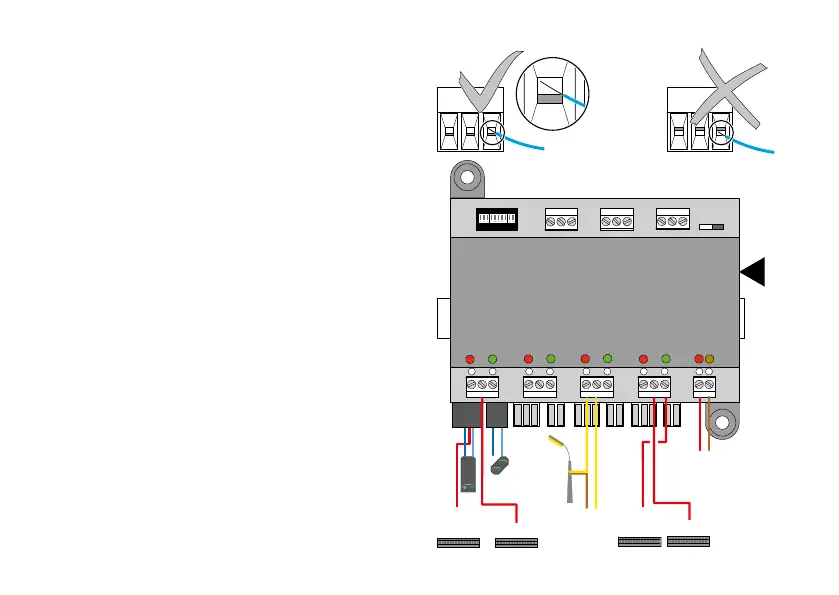

Til den elektriske tilslutning af dekoderen og af forbrugerne

til dekoderen skal kabelenderne aﬁsoleres og snos, må dog

ikke fortinnes. Inden tilslutningen af ledningsenderne til

skrueklemmerne skal disse først skrues på.

Man kan sætte ﬂere dekodere m84/m84 sammen med

sidestikkontakterne. Man må ikke anvende nogen forlæn-

ger- eller forbindelsesledning til dette. Alle sammensluttede

dekodere forsynes så sammen af strømforsyningen og den

første dekoders sportilslutning. Der må ikke følge nogen

yderligere sportilslutning.

Kontrolllamper

• Når m84 er korrekt tilsluttet, blinker der en kontrollampe.

• Den anden kontrollampe blinker en gang, når dekoderen

bliver tiltalt, dvs. når den kobler eller bliver programmeret.

• Hvis begge kontrollamper ved tilslutningen blinker hurtigt,

så blev det røde og det brune kabel byttet.

• Kontrollamperne ved koblingsudgangene viser den

aktuelle koblingstilstand.

1 2 3 4 5 6 7 8 9 10

ON

AC/DC

12-18V

Fahrgleis

Halteab-

schnitt

Halteab

-

schnitt

1

2

3

4

1

2 3

4

5 6

7

8

T

Anschluss für 66360+60822

Fahrgleis

B 0

Tilslutning for 66360 + 60822

Stop

sektion

Stop

sektion

Kørsel spor
