14
Collegamento elettrico
Il Decoder m84 p50-ha bisogno soltanto del collegamento alla
tensione di trazione (binario) ed all’utilizzatore. In aggiunta,
il Decoder può venire collegato all’alimentatore “switching”
da rete 66360 (solo in abbinamento con 60822) (la potenza
non viene allora ricavata dal binario di marcia – il binario di
marcia viene in tal modo scaricato).

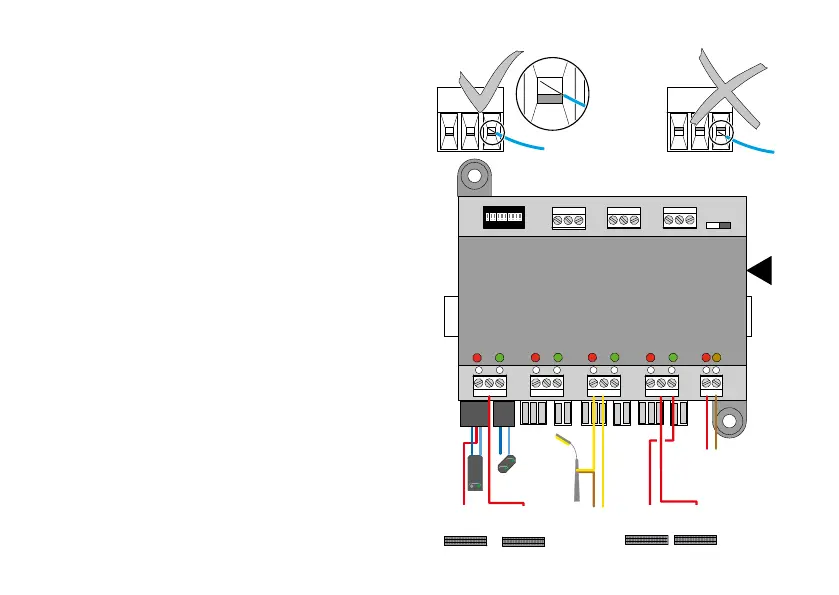

Per il collegamento elettrico del Decoder ed anche
dell’utilizzatore al Decoder le estremità del cavo devono
venire liberate dall’isolante ed intrecciate, ma non stagnate.
Prima del collegamento delle terminazioni dei cavetti ai
morsetti a vite, a questi si devono dapprima svitare le viti.
Con i contatti laterali ad innesto possono venire innestati
tra di loro numerosi Decoder m83/m84. A questo scopo
non deve venire utilizzato alcun cavetto di prolunga o di
collegamento. Tutti i Decoder innestati assieme vengono
allora alimentati insieme dall’alimentazione di corrente e dal
collegamento al binario del primo Decoder. Non deve aver
luogo alcun ulteriore collegamento al binario.
Luci di controllo
• Quando lo m84 è collegato correttamente, lampeggia una
luce di controllo.
• La seconda luce di controllo lampeggia brevemente una
sola volta, quando ci si indirizza al Decoder, vale a dire
quando esso commuta oppure viene programmato.
• Quando entrambe le luci di controllo sulla connessione
lampeggiano rapidamente, i cavetti rosso e marrone sono
stati scambiati tra loro.
• Le luci di controllo sulle uscite di commutazione indicano
le attuali condizioni di commutazione.
1 2 3 4 5 6 7 8 9 10
ON
AC/DC
12-18V
Fahrgleis
Halteab-
schnitt
Halteab-
schnitt
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
Fahrgleis
B 0
Collegamento per 66360 + 60822
fermata di
treno
fermata di
treno
esecuzione di
ferroviario
esecuzione di
ferroviario
