Funcionamiento en modo MM (Motorola)
Para el funcionamiento del m84 en el modo MM, el microin-
terruptor DIP 10 debe estar en la posición „OFF“.
Ahora, el decoder puede direccionarse y maniobrarse con
las direcciones previamente configuradas. Los LEDs indica-
dores del decoder indican el estado de conmutación de las
salidas (verde/rojo).
Ajuste de fábrica
CV Designación Valor
8 Reset 8
38
Luz de señal de hobby 0=apagada / 1-10 =
luminosidad
0 – 10
79
Modo de funcionamiento preseleccionado
(véase página 10)
0 – 4
El procedimiento de programación con la Central Unit 6021
coincide con el de programación de locomotoras (www.
maerklin.de -> Service -> Informaciones Técnicas).

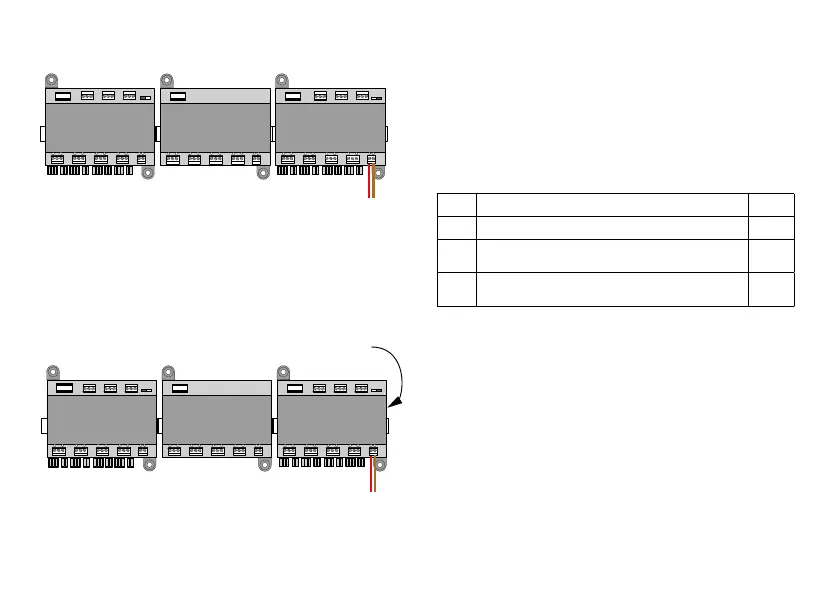

Conexión de alimentación de potencia y señal digital.
1 2 3 4 5 6 7 8 910
ON
1 2 3 4 5
6 7 8 910
ON
1 2 3 4 5 6 7 8 910
ON
m83m84
m84
1 2 3 4 5 6 7 8 910
ON
1 2 3 4 5
6 7 8 910
ON
m83m84
m84
1 2 3 4 5 6 7 8 910
ON
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
Además, alimentación de potencia externa con 66360 +
60822 y conexión para la señal digital.
1 2 3 4 5 6 7 8 910
ON
1 2 3 4 5
6 7 8 910
ON
1 2 3 4 5 6 7 8 910
ON
m83m84
m84
1 2 3 4 5 6 7 8 910
ON
1 2 3 4 5
6 7 8 910
ON
m83m84
m84
1 2 3 4 5 6 7 8 910
ON
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
