Verantwoord gebruiken
• De decoder m84 is bestemd voor het gebruik op digitale
modelbanen met het digitaalsysteem Motorola (MM), mfx
of DCC.
• De decoder is geschikt voor het in- en uitschakelen van
stroomkringen zoals verlichting, stopsecties als vervan-
ger voor seinen en andere elektrische toebehoren
Veiligheidsvoorschriften
• De stroomvoorziening voor de m84 loopt uitsluitend via de
railaansluiting of de netadapter 66360 (alleen in combina-
tie met 60822).
• Het maken van aansluitingen op de m84 mag alleen in
spanningloze toestand gebeuren.
•
Let op! Bevat vanwege zijn functie scherpe randen en punten.
• De behuizing mag niet geopend worden.
• De decoder m84 mag alleen in droge ruimtes gebruikt
worden.
Belangrijke aanwijzing
• De gebruiksaanwijzing is onderdeel van het product en
moet derhalve bij de overdracht van het product meege-
geven worden.
•
Voor reparatie kunt u zich tot uw Märklin handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.
• Afdanken: www.maerklin.com/en/imprint.html
Opmerkingen over de werking
Bij stroomuitval (kortsluiting) op de klemmen (4) worden
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2
3
3
3
3
4
5
6
7
8

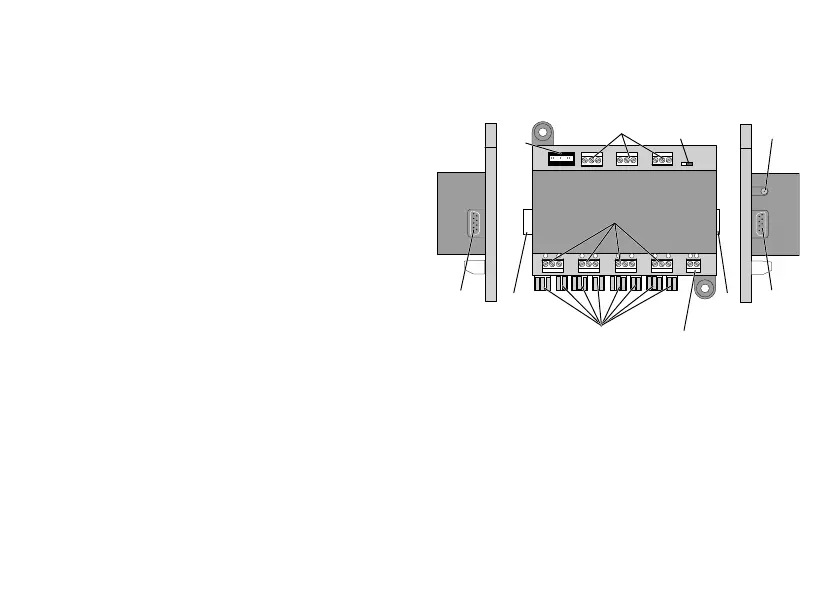

1 Dipschakelaar voor het instellen van het adres
2 Aansluitbus voor 66360 (alleen in combinatie met 60822)
3 Stekker en stekkerbus voor een directe verbinding met
meerdere decoders m83/m84
4 Aansluitklemmen voor de aansluiting aan de rails.
5 Aansluitklemmen voor de verbuiker.
6 Aansluitcontacten voor de lichtseinen 74371, 74391 en
74380.
7 Aansluitklemmen voor externe toetsen resp. schakel-
contact.
8 Schakelaar voor de verlichting van Hobby-seinen, af
fabriek aan.
alle relais in de stand “uit” gezet. Na het oplossen van de
storing nemen de relais hun oorspronkelijke stand weer
in. Bij externe stroomvoorziening (2) blijven de relais in de
juiste stand staan.
