21
Le décodeur m84 permet de commuter jusqu’à 4 consom-
mateurs indépendamment les uns des autres en mode nu-
mérique. Pour ce faire, le décodeur a besoin d’une adresse.
Celle-ci peut être réglée via le commutateur DIP accessible
de l’extérieur ou par programmation depuis votre appareil
de commande. Nous recommandons vivement d’effectuer
ce réglage avec le commutateur DIP.
Réglage de l’adresse sur le commutateur
Jusqu’à 4 consommateurs peuvent être raccordés au
décodeur m84. Seule l’adresse du premier consommateur
est programmée. Les 3 autres consommateurs se voient
automatiquement affecter les adresses consécutives.
Au total, 10 commutateurs différents sont raccordés au
commutateur DIP. L’adresse est paramétrée avec les
commutateurs 1 à 9 (le commutateur 10 est destiné au choix
du protocole numérique MM ou DCC). La valeur numérique
programmée avec les commutateurs correspond à l’adresse
du premier consommateur raccordé.
Le tableau en page 27 indique les positions des commuta-
teurs pour les adresses 1 à 160.
Remarque : Avant de modifier les commutateurs DIP, le
décodeur doit être complètement hors tension, c’est-à-dire
que l’alimentation externe éventuellement raccordée doit
être coupée.
Exemple :
Les commutateurs 3 et 4 sont allumés et tous les autres sont
éteints :
4 + 8 = 12
Ajouter les valeurs des commutateurs
-> adresse de groupe 12
12 x 4 - 3 = 45 Calcul de l’adresse individuelle
-> de l’adresse individuelle 45 – 48
Aux 4 consommateurs raccordés sont affectées les adres-
ses individuelles de 45 à 48.

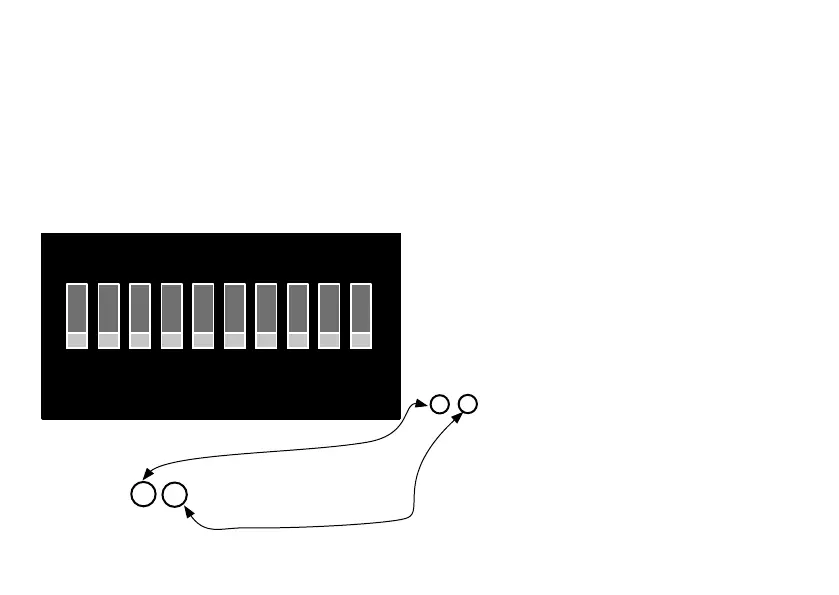

1 2 3 4 5 6 7 8 9 10
ON
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
0/256
MM/DCC
