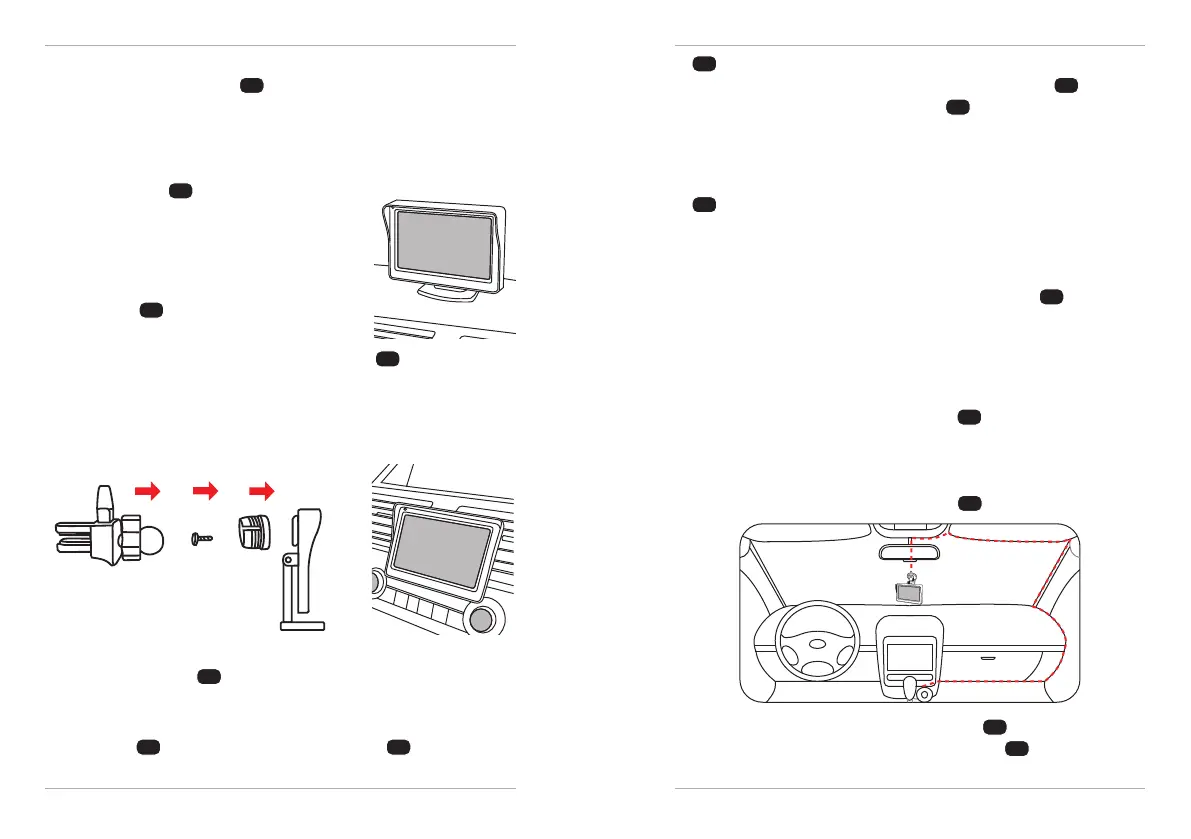

Erste Inbetriebnahme Erste Inbetriebnahme
22 23
4. Achten Sie bei Anbringen des Monitors darauf, dass
der Berührungssensor
24
des Monitors zur besseren
Bedienung nach oben zeigt.
Standfuß mit Klebepad
1. Die Fläche, auf der Sie den Standfuß
mit Klebepad
4
befestigen möchten,
muss staubfrei und trocken sein.
2. Entfernen Sie die Schutzfolie auf dem
Klebepad.
3. Drücken Sie den Standfuß mit
Klebepad
4
an der gewünschten
Position leicht am Armaturenbrett fest.
4. Richten Sie den Blickwinkel des Monitors
2
ein.
Klemmhalterung für den Belüftungsschlitz
1. Öffnen Sie die Feststellschraube an der Kugelkopffassung.
2. Ziehen Sie den Kugelkopf aus der Kugelkopffassung.
3. Stecken Sie die Kugelkopffassung auf die Fassung für die
Klemmhalterung
19
. Achten Sie dabei auf das Kreuzmuster
in der Fassung.
4. Befestigen Sie die Kugelkopffassung mit der kleinen
Schraube
8
und dem Montagewerkzeug
9
an der
Fassung für die Klemmhalterung für den Belüftungsschlitz
5
. Nutzen Sie hierzu das mittige Loch in der
Kugelkopffassung, sowie das Schraubgewinde
18
in der
Fassung für die Klemmhalterung
19
.
5. Stecken Sie den Kugelkopf wieder in die Kugelkopffassung
und drehen Sie die Feststellschraube wieder zu.
6. Stecken Sie die Klemmhalterung für den Belüftungsschlitz
5
in einen geeigneten Belüftungsschlitz und
fixieren Sie die Klemmhalterung durch Umlegen des
Befestigungshebel in Position I oder II.
7. Achten Sie darauf, dass die Klemmhalterung für den
Belüftungsschlitz fest sitzt, damit der Monitor
2
während
der Fahrt nicht abfallen kann.
Kabelführung zur Stromversorgung
des Monitors
Bei Nutzung der Saugnapfhalterung
3
verlegen Sie das
Stromkabel mit KFZ-Adapter entlang der Oberseite der
Windschutzscheibe, der A-Säule des Beifahrersitzes und
des Handschuhfachs und schließen Sie es dann an den
Zigarettenanzünder und am Monitor
2
an.
Bei Nutzung des Standfuß mit Klebepad
4
oder der
Klemmhalterung für den Belüftungsschlitz
5
verlegen
Sie das Stromkabel mit KFZ-Adapter entlang der Unterseite
