3.2 Montaje sensor magnético para molinetes de eje vertical

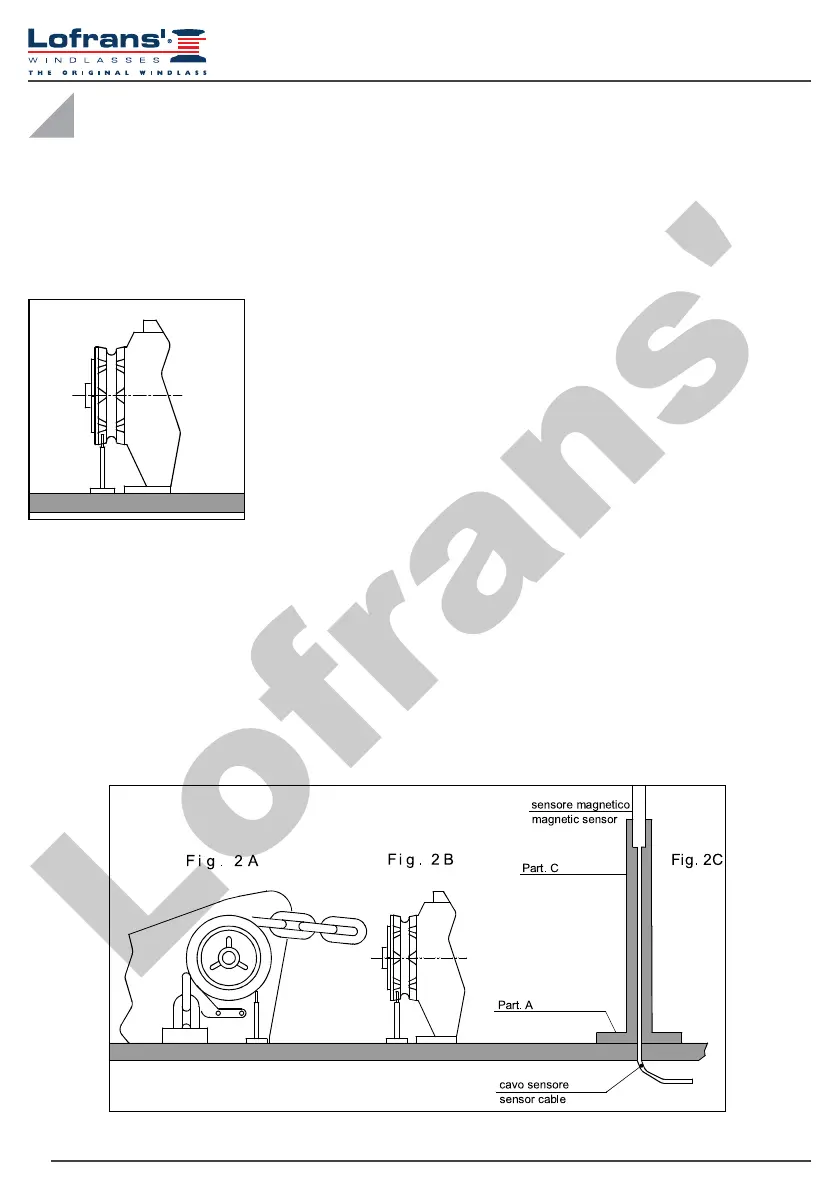

(véanse Fig. 2A – 2B – 2C)
Practicar en la cubierta un agujero de diámetro 4 mm (~3/16”) para permitir el paso del cable del sensor. Fijar el elem. A del soporte,
utilizando para ello los dos tornillos adjuntos, una vez posicionada la junta tórica en la parte inferior del mismo. Mediante una sierra
cortar a la medida el elem. C. El sensor debe quedar posicionado aproximadamente a 3 mm (~1/8”) respecto del imán. Introducir el elem.
C, con el sensor magnético, en el soporte A y jarlo utilizando un pegamento para materiales plásticos (cola epoxídica bi-componente) o
silicona. Utilizando el mismo pegamento, jar el sensor en el elem. C.
Accesorios aconsejados
Utilice exclusivamente los accesorios y repuestos originales Lofrans, proyectados y construidos para asegurar prestaciones y duración,
además de mantener la validez de la garantía. Para informaciones sobre los repuestos disponibles, contacte con el vendedor local o
visite la página web www.lofrans.com
3.1 Instalación del imán en el molinete
En algunos modelos de torno de ancla el sensor y el imán se encuentran p50-ya instalados
(predisposición cuentametros) por lo que no es necesario efectuar las operaciones que
se indican a continuación.
1. Se debe practicar un agujero en un resalte del barbotén de diámetro 6,5 mm (~1/4”) y
profundidad 8 mm (5/16”). Practicar este agujero en na zona no coincidente con el paso de la
cadena
2.En el caso de molinetes de eje horizontal (véase Fig. ), practicar el agujero en la circunferencia
externa del barbotén.
3. Controlar que durante la rotación del barbotén, la parte saliente del imán no golpee ni la base
ni el sensor.
4. Introducir el imán en el agujero por la parte metálica dejando que la parte protegida sobresalga
en la medida aproximada de 2 mm. Fijar el imán utilizando un pegamento para metales
(cola epoxídica bi-componente) o silicona. El pegamento utilizado debe ser resistente al
ambiente marino.
