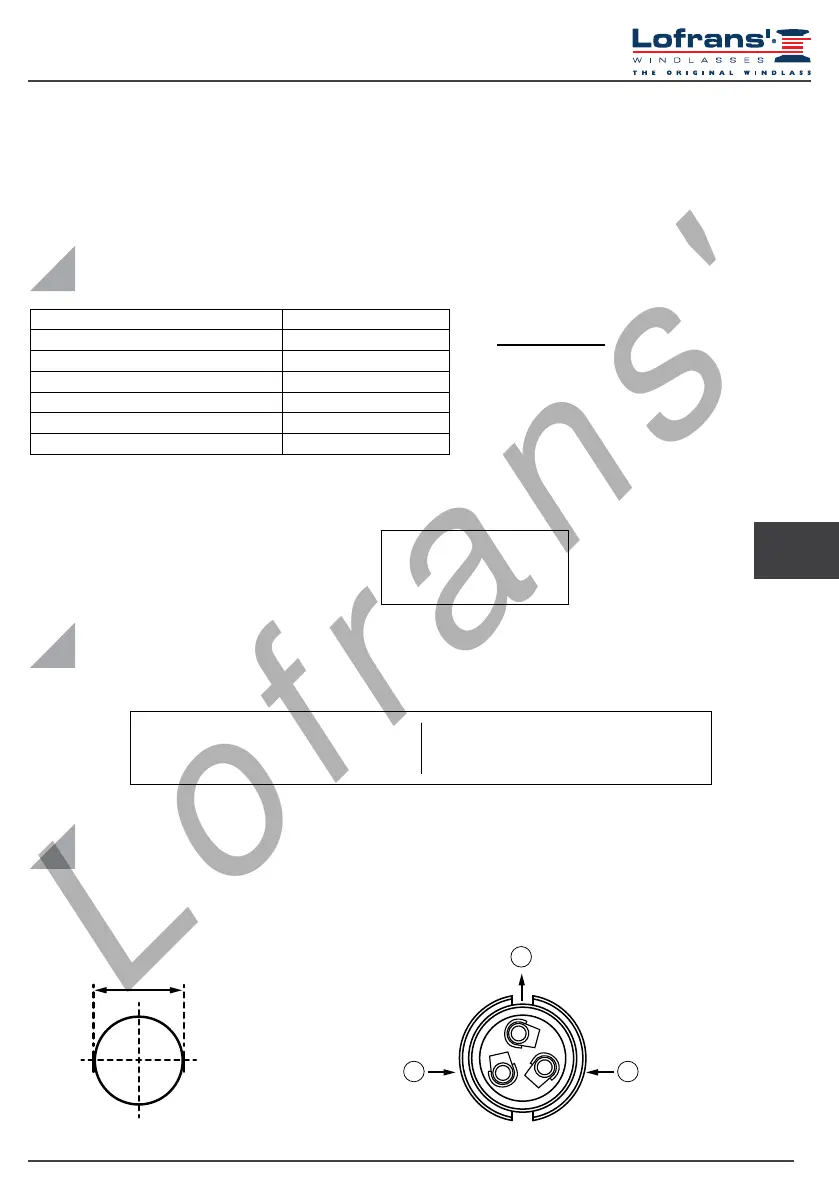

Je bekijkt pagina 7 van 20
www.lofrans.com
7
IT
1.2 Assistenza
I prodotti Lofrans sono supportati in tutto i l m ondo d a u na r ete d i distributori e assistenza autorizzati. In caso di necessità
contattare il distributore locale Lofrans Dettagli sul sito www.lofrans.it
1.3 Ricevimento e Stoccaggio
Al ricevimento della confezione, vericare l’integrità dell’imballo. In caso sia necessario immagazzinare il prodotto per un
periodo prolungato,mantenere in luogo asciutto e protetto.
La confezione del Telecomando comprende:
Ulteriori funzioni:
• Contatti normalmente aperti
• Il cavo può essere esteso no a 4 metri
• Custodia ergonomica, nitura morbida
4 INSTALLAZIONE
33.3
33.3
Ø2.2x4
Ø20.5
L
E
N
Up
(Red)
Down
(Blue)
Common (Yellow)
20
(Fig. A)
(Fig. B)
Up/Red
Down/Blue
Common
-Yellow
1
(±1)
23
Per montare il connettore femmina, praticare sul cruscotto un foro di 20,5 mm (~ 13/16 “) e ssare la spina femmina con il dado di
bloccaggio posteriore (Fig. A) al cruscotto con uno spessore non superiore a 10 mm. Inserire la guarnizione tra la parte posteriore della
spina e il cruscotto. Per istruzioni su come effettuare i collegamenti elettrici, vedere lo schema elettrico di seguito (Fig.B).
2 DATI TECNICI
3 CONTENUTO DELLA CONFEZIONE
Alimentazione no a 30 V CC
Consumo energetico in standby 0 mA
Consumo energetico durante l’uso 15 mA (12 V DC)
Temperatura di funzionamento (°C) -10 / +60
Grado di protezione IP67
Dimensioni (mm) 154 x 59 x 38
Peso (g) 120
UTILIZZARE SOLO SU CORRENTE DIRETTA CON CARICO FINO A 2 AMP /
DEVE ESSERE UTILIZZATA CON CONTATTORI O CONTROL BOX
Questo prodotto è conforme
alle seguenti normative:
EN 55032: 2015
EN 55024: 2010+A1: 2015
1 Dispositivo telecomando-THETIS 1002
1 Supporto con 2 viti
1 Connettore a 3 poli (spina femmina)
1 Manuale di istruzioni e d’uso
Connettore
femmina
Su / Rosso
Giù / Blu
Comune
- Giallo
