Manuel Utilisateur Français
Vue d’ensemble & Installation

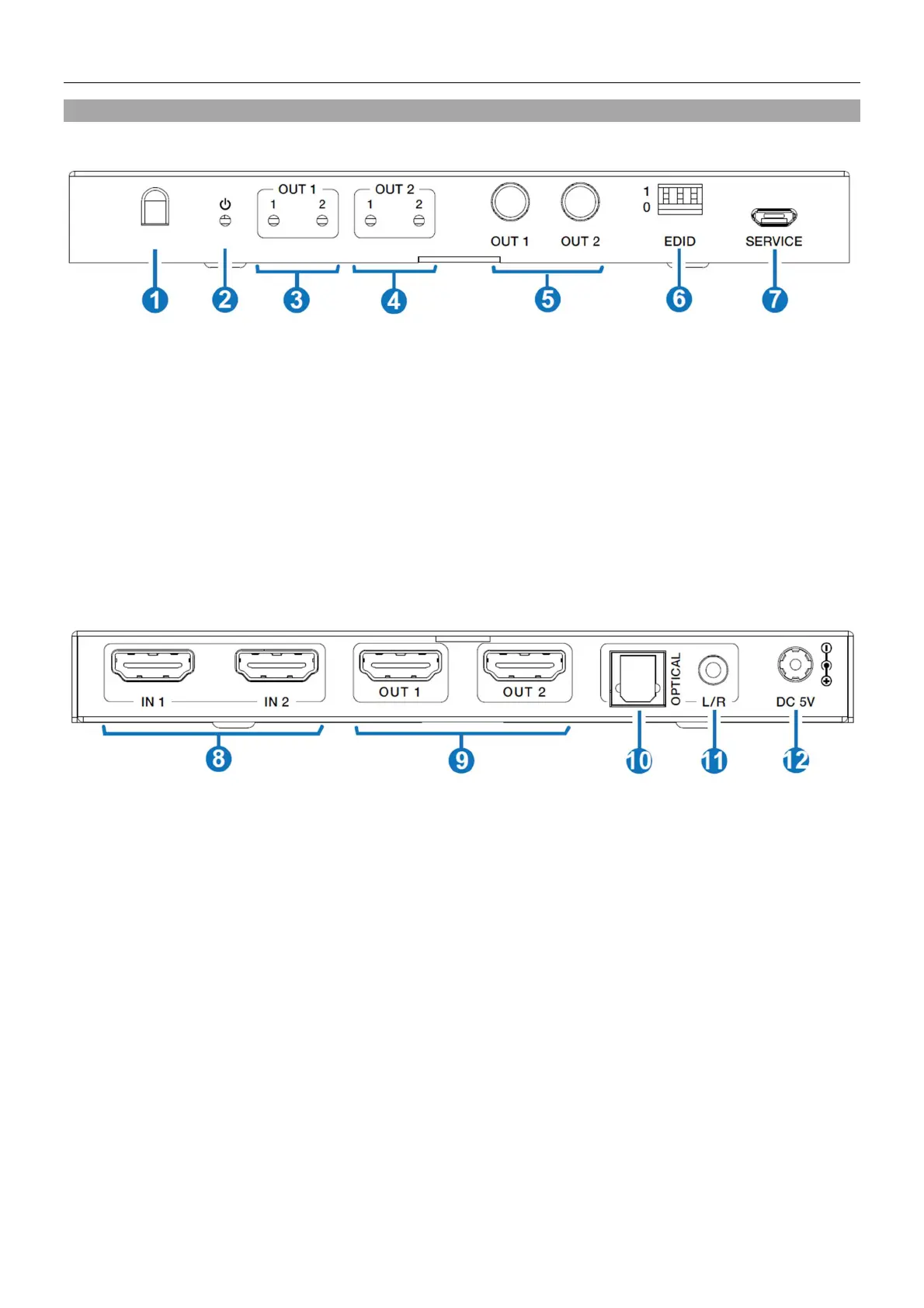

Panneau avant
1. Capteur IR
2. Power – Cette LED s'allume en vert lorsque l'appareil est allumé ou en rouge lorsqu'il est en veille.
3. Output 1 – La LED de l'entrée active s'allume en vert
4. Output 2 – La LED de l'entrée active s'allume en vert
5. Bouton Output 1 – Appuyez sur le bouton Out A pour passer de l'entrée 1 à l'entrée 2.
Bouton Output 2 – Appuyez sur le bouton Out B pour passer de l'entrée 1 à l'entrée 2.
6. EDID DIP Switch – Utilisez le sélecteur DIP pour régler l'EDID.
7. Service – Port Micro-USB réservé
Panneau arrière
8. Input 1 / 2 – Connecte les sources HDMI
9. Output 1 / 2 – Connecte les écrans HDMI
10. TosLink (Optical) – Connecte un appareil audio TosLink (optique) et extrait l’audio numérique de
la sortie Output 1
11. 3.5mm – Connecte un appareil audio 3.5mm et extrait l’audio de la sortie Output 1
12. DC 5V – Connecte l’alimentation
Installation
• Veuillez vous assurer que tous les appareils sont éteints avant d'effectuer toute connexion.
• Connectez les sources tels qu'un PC, un lecteur Blu-ray ou une console de jeux aux ports d'entrée
de la matrice HDMI. Connectez ensuite les écrans haute définition aux sorties de la matrice HDMI.
Une fois toutes les connexions effectuées, connectez les alimentations.
• Une fois toutes les connexions effectuées, allumez les appareils dans cet ordre : écrans, matrice
HDMI, appareils sources. Attendez quelques minutes pour que les appareils se connectent et
que les signaux apparaissent.
• Après avoir modifié les paramètres EDID, veuillez d'abord redémarrer électriquement la matrice.
La configuration utilisera alors les paramètres EDID ajustés.
