Part Number 20000095 Rev J 5/15 39
Section 2 Installation

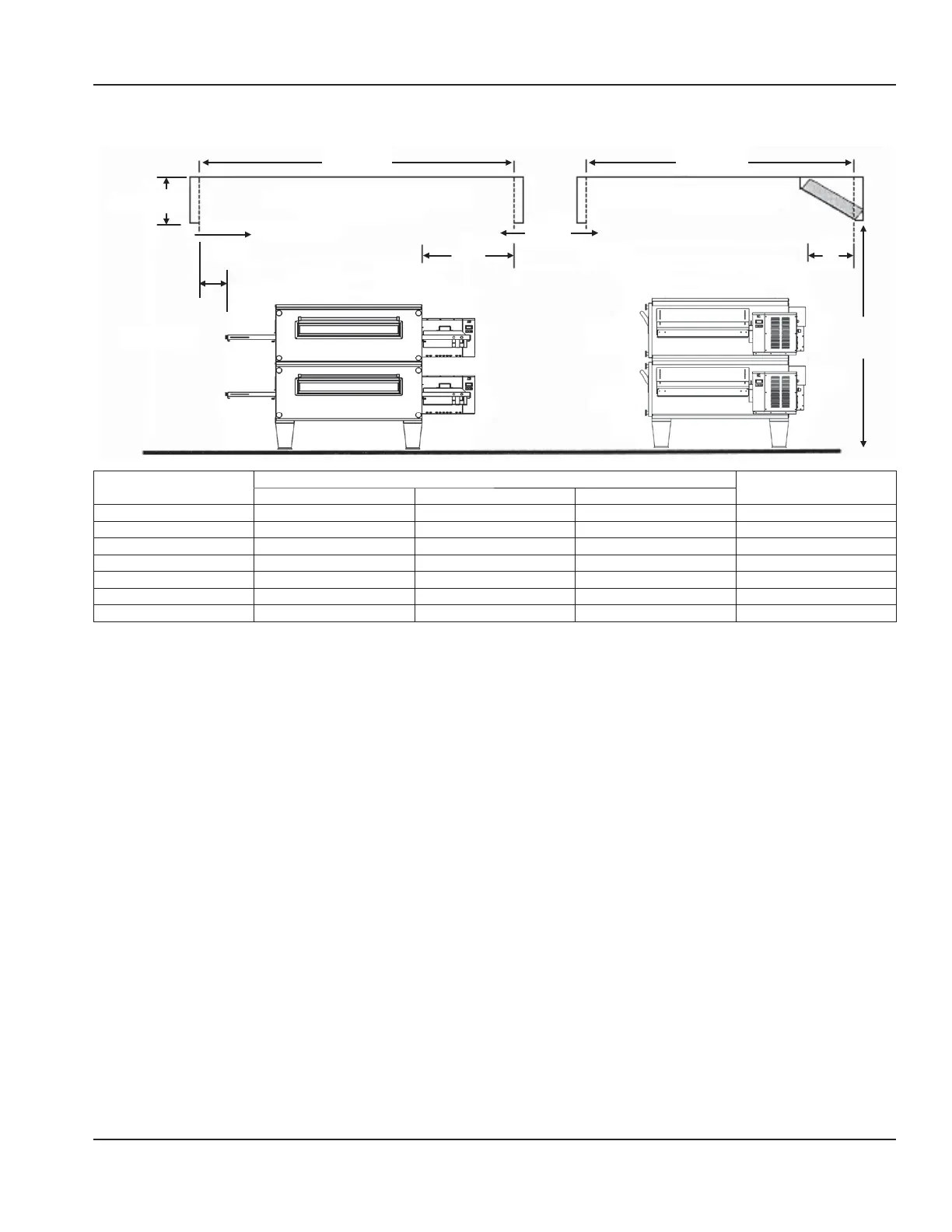

Recommandations pour la hotte de ventilation
E
C
B
A
F
D
457 mm à 610 mm
(18 à 24 po)
Zone de capture Zone de capture
Vélocité de
capture
Vélocité de capture
Dimension
Niveau simple ou double
Triple niveau*
3240 3255 3270
A 2438 mm (96 po) 2743 mm (108 po) 3048 mm (120 po) 3039 mm (10 pi)
B 203 mm (8 po) 203 mm (8 po) 203 mm (8 po) 559 mm (22 po)
C 559 mm (22 po) 559 mm (22 po) 559 mm (22 po) 559 mm (22 po)
D 2032 mm (80 po) 2032 mm (80 po) 2032 mm (80 po) 2020 mm (6 pi 8 po)
E 305 mm (12 po) 305 mm (12 po) 305 mm (12 po) 305 mm (12 po)
F 2032 mm (80 po) 2032 mm (80 po) 2032 mm (80 po) 1981 mm (6 pi 8 po) AFF
Débit d’échappement 1400 – 1600 pi
3
/min 1600 – 2000 pi
3
/min 1800 – 2400 pi
3
/min —
AFF = Au dessus du plancher fini
* Dimensions de la hotte illustrées pour un montage en ilot - Il est possible de réduire les grandeurs pour un montage mural des appareils.
REMARQUE : Les dimensions de la hotte et le
positionnement de la hotte sur le four varient en fonction
des fabricants de hotte.
REMARQUE : Lincoln peut fournir des fiches de
spécifications qui indique les dimensions du four, les
valeurs en kW ou en BTU ainsi que d’autres informations
qui seront utiles au fournisseur de hotte de ventilation et à
l’entrepreneur en CVCA.
