IT
Regolazione del copricapo per il massimo comfort
1. Cinghia superiore - regola il copricapo alla profondità appropriata sulla testa per garantire equilibrio
e stabilità corretti.
2. Regolazione della circonferenza - per regolarla, premere la manopola di arresto che si trova sul
retro del copricapo e girare a sinistra o destra per ottenere la circonferenza adatta alla taglia
della propria testa. Osservazione: se la regolazione è diffi cile, può essere necessario togliere il
cuscinetto per il comfort.
3. Regolazione della distanza - regola la distanza tra il viso e il vetro di protezione. Per effettuare
la regolazione, allentare i due pulsanti esterni per la regolazione della tensione e premere verso
l’interno per uscire dalle scanalature di regolazione. Spostare verso avanti o verso dietro alla
posizione voluta e stringere. (Per una visione appropriata, i due lati devono essere equidistanti.)
4. Regolazione dell’inclinazione - quattro cavicchi che si trovano sul lato destro superiore della fascia
permettono di regolare l’inclinazione verso la parte anteriore della maschera. Per effettuare la
regolazione, allentare il pulsante esterno destro per la regolazione della tensione, poi spingere
verso l’alto il nottolino del braccio di regolazione e spostarlo sulla posizione desiderata. Stringere
pulsante per la regolazione della tensione.
Sostituzione delle lastrine di protezione frontale e interna
Avvertenza! Non utilizzare mai le celle ad oscuramento automatico senza installare correttamente le
lastrine di protezione interna e frontale. Gli schizzi della saldatura danneggiano le celle ed annullano
la garanzia.
1. Frontale/interna - Per rimuovere una delle lastrine di protezione, porre la maschera con la parte
frontale su un tavolo e togliere la cassetta contenente le lenti. Per rimuovere questo insieme,
premere i clip di ritegno verso il basso e premere i clip superiori verso l’alto. Sollevare poi l’insieme
e separarlo dalla maschera. Togliere a questo punto il vetro esterno spingendo verso la maschera
di saldatura. Rimuovere il giunto di tenuta della lastrina ed installarlo su quella nuova (Quando si
reinstalla la piastrina, accertarsi di orientare la superfi cie liscia del giunto di tenuta verso la parte
anteriore della maschera a casco.) Reinstallare la cassetta ripetendo questa procedura in senso
inverso.
2. Interna - Per sostituire la lastrina interna, dissociare le lenti dalla cassetta premendo verso l’alto
i due nottolini di ritegno superiori per poi liberare le lenti. Togliere la lastrina facendola scivolare
da un lato o dall’altro. Installare una nuova lastrina e reinstallare l’insieme nella maschera a casco
invertendo l’ordine della procedura.
Manutenzione - Pulizia
La maschera a casco richiede poca manutenzione. Tuttavia, per ottenere le migliori prestazioni, si
raccomanda di pulirla dopo l’uso. Bagnare un panno morbido con una soluzione d’acqua e sapone
delicato e pulire la lastrina frontale. Lasciare asciugare all’aria aperta. Ogni tanto, pulire la superfi cie
delle lenti e i sensori con un panno morbido e asciutto. (Non utilizzare mai solventi o detergenti
abrasivi. Non immergere l’insieme cella in acqua).
Riparazione
Sintomo Soluzione
Le lenti non si oscurano dopo Verifi care se le pile sono in buono stato e se sono
la messa in tensione. installate correttamente. Verifi care anche lo stato delle
superfi ci e dei contatti delle pile e pulire se necessario.
Verifi care se vi è contatto ai morsetti delle pile e regolare
se necessario. Quest’azione è necessaria soprattutto se
la maschera a casco è caduta.
Le lenti non si oscurano durante Arrestare la saldatura immediatamente: accertarsi di
a saldatura. mettere in tensione (Funzione) le lenti. Per le versioni
variabili, riprendere la regolazione di sensibilità.
Verifi care anche lo stato della lastrina frontale. Pulire i
sensori ottici delle lenti. Accertarsi che l’angolo tra i
sensori e l’arco di saldatura non sia superiore a 45°. Ciò
potrebbe impedire alla luce dell’arco di agire sui sensori
delle lenti.
La lenti restano scure dopo la saldatura Regolare la precisione della sensibilità regolando il
e in assenza dell’arco. potenziometro, girandolo verso la regolazione “min”.
In condizioni di luce eccessiva, può essere necessario
ridurre i livelli di luce ambiente.
Alcune parti delle lenti ad oscuramento Arrestare la saldatura immediatamente: in seguito alla
automatico non diventano scure, caduta della maschera a casco. Gli schizzi della
delle linee nette separano le zone chiare saldatura caduti sulle lenti possono anche causare delle
da quelle scure. crepe. (Bisognerebbe sostituire la cella; la garanzia non
copre le lenti crepate).
Cambiamento o vacillamento - le lenti Rivedere i valori della sensibilità ed aumentare la
passano dallo stato scuro a quello chiaro sensibilità se possibile. Accertarsi che i sensori siano
in presenza dell’arco di saldatura. posizionati di fronte alla luce dell’arco senza ostruzione.
Verifi care che la lastrina frontale sia pulita e senza schizzi.
Una zona più chiara appare negli Questo è legato all’angolo di visione tra lo sguardo
angoli e sui bordi. dell’utilizzatore e le lenti. L’angolo ottimale è di 90°.
Se l’angolo dello sguardo varia quando le lenti sono
attivate, possono essere percepite delle variazioni di
tinta sui bordi. Questo è un fenomeno normale che non
rappresenta alcun pericolo per la sicurezza.

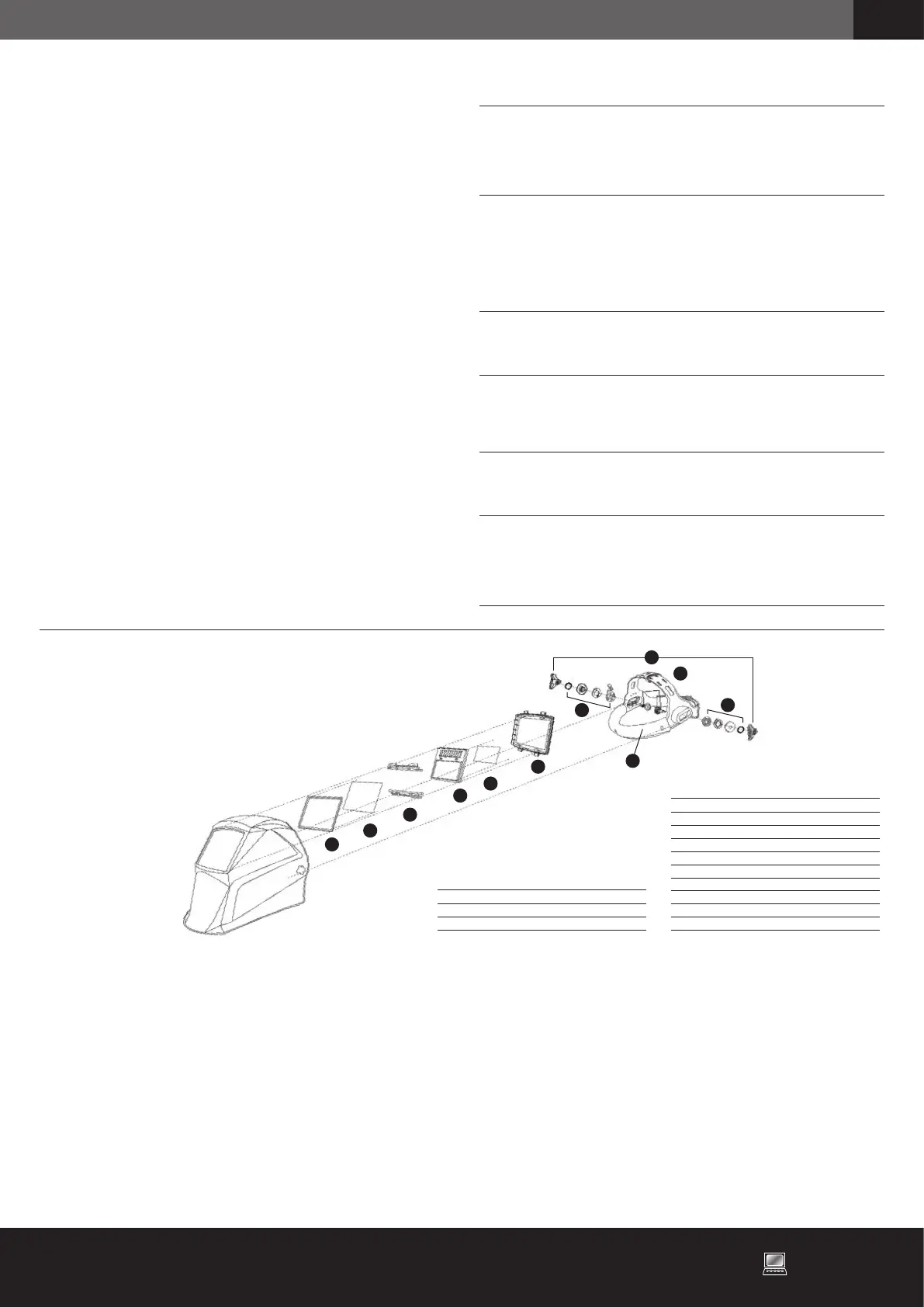

Descrizione Cat. N°
1 - Giunto W000261985
2 - Lastrina di protezione esterna W000261983
3 - Lastrina interna di protezione W000335163
4 - Copricapo W000261986
5 - Kit per la regolazione W000261987
6 - Fascia antisudore W000261999
7 - Ganci W000261990
8 - Alloggiamento cella W000261989
9 - Cuscino per il comfort W000261991
Lista dei pezzi della maschera
WELDING LEGEND (CHAMELEON 3V0)
Set completo maschera a casco:
- Maschera
- Cartuccia di protezione
- Lastrina di protezione frontale e lastrina di protezione interna
- Copricapo o cinghia della maschera
- Fascia antisudore
- Cuscino per il comfort
- Alloggiamento molla cartuccia
- 2 lastrine di protezione
frontali di ricambio
- 1 lastrine di protezione
interne di ricambio
- Istruzioni per l’uso
Elenco di riscontro della maschera WELDING LEGEND (CHAMELEON 3V0)
Controllare attentamente la qualità della maschera a casco ed accertarsi che
siano stati forniti tutti i relativi pezzi.
Qualora alcuni pezzi, si prega di contattare il distributore.
Descrizione Cat. N°
WELDING LEGEND (CHAMELEON 3V0) W403548
10 - Celle W000377928
www.weldline.eu
Distributed by LINCOLN ELECTRIC IBERIA, S.L.
Carretera Laureo Miró 396-398, 08980, Sant Feliu de Llobregat, Barcelona (Spain) - Phone: Sant Feliu de Llobregat: 93 685 96 00
Manufactured by OTOSWING CO., LTD., 234-12 Kasan-Dong Kuemchun-Ku Seoul Korea
