Seřízení upevnění kukly WELDING LEGEND (CHAMELEON 3V0)

na hlavě

1. Vrchní část náhlavní soupravy - hlavový kříž seřiďte na hlavě na správnou hloubku, aby byla

zajištěna rovnováha a stabilita kukly.

2. Utažení náhlavní soupravy - k seřízení zatlačte seřizovací knoﬂ ík umístěný v zadní části náhlavní

soupravy a otočte ho doleva nebo doprava podle toho, jak silně má být kukla na hlavě utažená.

Poznámka: Pokud jsou možnosti seřízení omezené, bude možná třeba odstranit výstelku.

3. Seřízení vzdálenosti - seřiďte vzdálenost mezi obličejem a kazetou. K seřízení je třeba uvolnit oba

vnější napínací knoﬂ íky a zatlačit je směrem dovnitř, aby se uvolnily seřizovací drážky. Posuňte je

dopředu nebo dozadu do požadované polohy a dotáhněte. (K dosažení správného zorného pole

musí být obě strany seřízené stejně).

4. Úhlové seřízení - čtyři kolíky na pravé straně horní části náhlavní soupravy umožňují seřídit

naklopení kukly dopředu. K seřízení povolte pravý vnější se

řizovací knoﬂ ík napnutí, potom ho

nadzvedněte na zarážce ovládacího ramena a posuňte do požadované polohy. Pak seřizovací

knoﬂ ík napnutí utáhněte.

Výměna vnějšího a vnitřního ochranného zorníku kazety

Varování: Automatickou samozatmívací kazetu nikdy nepoužívejte, pokud není řádně namontovaný

vnitřní a vnější ochranný zorník kazety. Rozstřik ze svařování by poškodil automatickou samozatmívací

kazetu a došlo by ke ztrátě práv vyplývajících ze záruky.

1. Vnější/vnitřní ochranný zorník - k demontáži kteréhokoli zorníku nejprve vyjměte komplet

automatické samozatmívací kazety. Kazetu vyjmete po zatlačení na spodní přídržná ramena,

přídržné svorky pak zatlačte směrem ven z kukly. Potom komplet pouze nadzdvihněte a vyjměte z

kukly. Potom vyjměte vnější zorník kazety tak, že ho vytlačíte směrem do kukly. Vyjměte gumové

těsnění kazety a nasaďte ho na nový zorník kazety. (Při výměně zorníku kazety zkontrolujte, zda je

hladká plocha těsnění kazety orientovaná směrem do kukly.) Komplet kazety nasaďte v opačném

pořadí, jako výše uvedený postup demontáže.

2. Vnitřní ochranný zorník - při výměně vnitřního zorníku vyjměte celek automatické samozatmívací

kazety z rámu kazety tak, že zatlačíte na dvě vrchní přídržné zarážky a současným jemným

tlakem kazetu uvolníte. Zorník kazety vyjmete tak, že ho vysunete na kteroukoli stranu. Vyměňte

ho za nový zorník kazety a celek nasaďte do kukly v opačném pořadí, jako výše uvedený postup

demontáže.

Čištění

Kukla vyžaduje jen málo údržby. Avšak k dosažení nejlepšího výkonu doporučujeme kuklu čistit po

každém použití. Zorník kazety dočista utřete měkkým hadříkem namočeným do slabého roztoku

mýdla ve vodě. Nechte ho vyschnout na vzduchu. Občas lze ﬁ ltrační kazetu a senzory jemně utřít

měkkým, suchým hadříkem. (Nikdy nepoužívejte rozpouštědla ani abrazivní čistící přípravky. Celek

kazety nenamáčejte ve vodě.)

Kompletní sada svářecí kukly:

- Kukla M

- Samozatmívací kazeta

- Vnější ochranný zorník a vnitřní ochranný zorník

- Regulační knoﬂ ík potenciometru

- Náhlavní souprava nebo hlavový kříž kukly

- Potní čelová páska

- Výstelka

- Pružinový držák kazety

- 2 náhradních vnějších

ochranných zorníků

- 1 náhradní vnitřní

ochranné zorníky

- Pokyny pro uživatele

Kontrolní seznam pro WELDING LEGEND (CHAMELEON 3V0)

Důkladně zkontrolujte kvalitu vaší svářecí kukly a ujistěte se, zda byly

dodané všechny odpovídající díly.

V případě, že kterýkoli díl chybí, kontaktujte, prosím, vašeho prodejce.

Příznaky Řešení

Kukla se nezapne - po zapnutí

nedojde ke krátkodobému ztmavnutí

automatické samozatmívací kazety.

Zkontrolujte baterie a ověřte, zda nejsou vybité a

zda jsou správně namontované. Taktéž zkontrolujte

plášť baterií a jejich kontakty a v případě potřeby je

očistěte. Zkontrolujte, zda mají baterie dobrý kontakt a

v případě potřeby opatrně upravte kontaktní body. Toto

je důležité zejména tehdy, když došlo k pádu kukly.

Nedojde k přepnutí - automatická

samozatmívací kazeta zůstává

průhledná a při svařování neztmavne.

Svařování okamžitě zastavte: Ujistěte se, zda je zapnuté

napájení automatické samozatmívací kazety. Je-li

napájení zapnuté, podívejte se na směrnice týkající se

citlivosti a nastavte citlivost. Vyčistěte zorník kazety a

senzory od veškerých překážek. Ujistěte se, zda jsou

senzory orientované směrem k oblouku; při úhlu 45° a

více nedokážou senzory světlo oblouku zachytit.

Nedojde k přepnutí - po zhasnutí

svářecího oblouku zůstane automatická

samozatmívací kazeta tmavá nebo

zůstane tmavá, i když není oblouk

přítomen.

Jemně dolaďte nastavení citlivosti tak, že provedete

malé úpravy pomocí ovládače, a to jeho otočením

směrem k poloze „min“. Při mimořádně dobrých

světelných podmínkách bude možná nevyhnutné snížit

úroveň okolního osvětlení.

Některé části automatické kazety

neztmavnou, světlé a tmavé plochy

jsou oddělené zřetelnými čarami.

Svařování okamžitě zastavte: Automatická samozatmívací

kazeta může být prasknutá, k čemu mohlo dojít v důsledku

pádu kukly. Prasknutí může způsobit i rozstřik ze svařování

na automatickou kazetu. (Kazetu je třeba vyměnit; na

většinu případů prasknutých kazet se záruka nevztahuje.)

Přepínání nebo blikání - automatická

samozatmívací kazeta ztmavne a

potom se za přítomnosti svářecího

oblouku zesvětlí.

Podívejte se na doporučení ohledně citlivosti a pokud je

to možné, zvyšte citlivost. Ujistěte se, zda senzory nemají

zakrytý přímý přístup světla z oblouku. Zkontrolujte, zda

zorník kazety není zanesený nečistotami nebo rozstřikem,

který by mohl zablokovat senzory oblouku.

Neúplný nebo slabší stupeň zatemnění

automatické samozatmívací kazety,

zřetelný na vnějších okrajích a v rozích.

Jev nazvaný jako efekt zorného úhlu, automatická

samozatmívací kazeta má optimální zorný úhel.

Optimální zorný úhel je úhel kolmý nebo 90° úhel k

povrchu automatické kazety. Pokud se úhel v tmavém

stavu změní, svářeč může na vnějších okrajích a v

rozích kazety pozorovat trochu světlejší plochy. Jde

o běžný jev a nepředstavuje žádné zdravotní ani

bezpečnostní riziko. Tento jev je ještě více patrný při

aplikacích, kdy se používají dioptrické kazety.

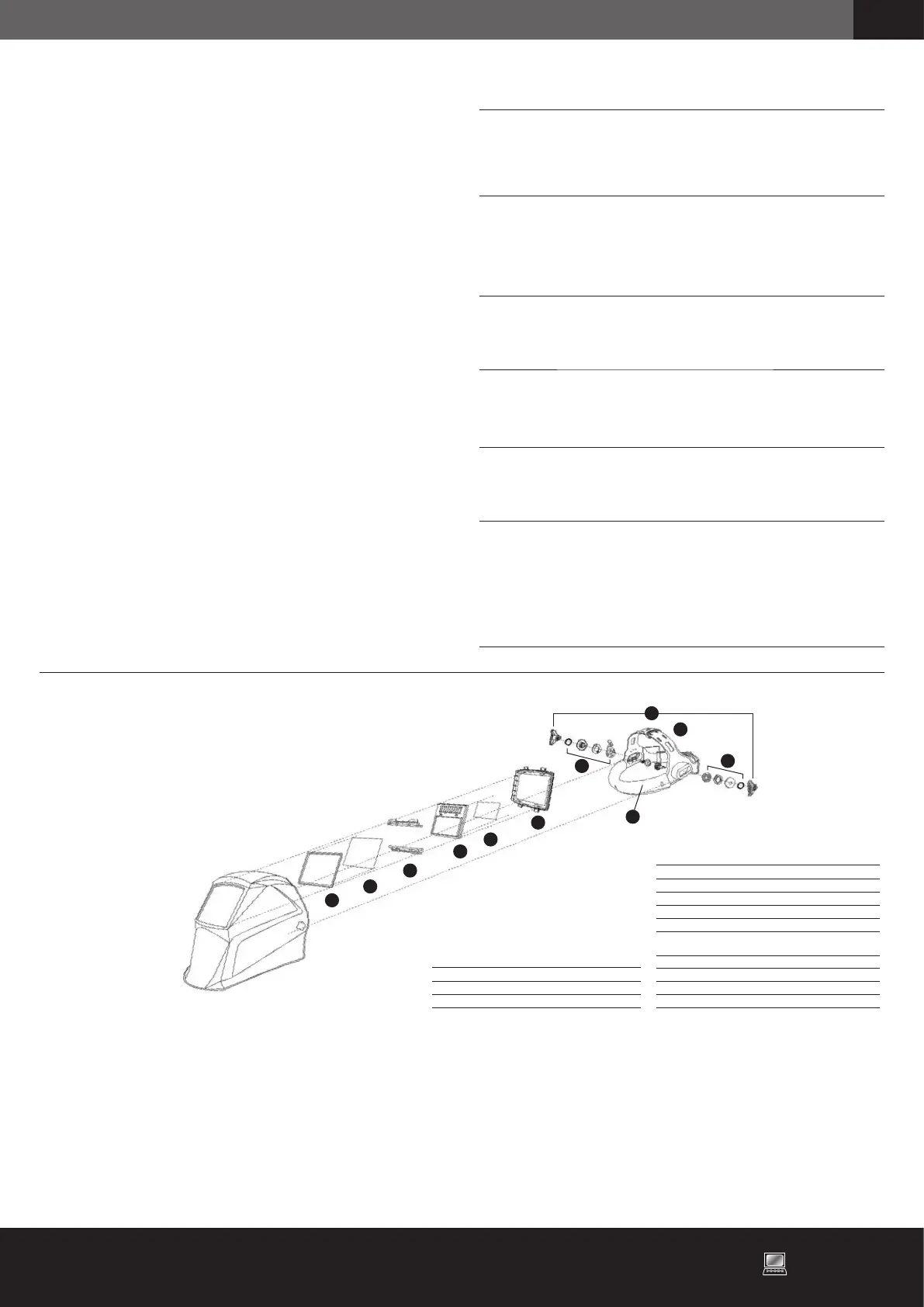

Popis Kat. č.

1 - Těsnění vnějšího zorníku kazety W000261985

2 - Vnější ochranný zorník kazety W000261983

3 - Vnitřní ochranný zorník kazety W000335163

4 - Náhlavní souprava W000261986

5 - Souprava k seřizování

náhlavní soupravy W000261987

6 - Potní čelová páska W000261999

7 - Hák držáku kazety W000261990

8 - Držák kazety W000261989

9 - Výstelka W000261991

WELDING LEGEND (CHAMELEON 3V0)

Náhradní díly

Odstraňování závad

Popis

Kat. č.

WELDING LEGEND (CHAMELEON 3V0) W403548

10 - Samozatmívací kazety W000377928
