Wskaźnik wyczerpywania się baterii

Wskaźnik wyczerpywania się baterii świeci się, jeśli pozostaje 2-3 dni żywotności baterii.

Dla modelu 3 VO należy stosować 2 baterie typu AAA - 1,5 V.

Regulacja maski CHAMELEON 3V0,

aby komfortowo pasowała

1. Wierzchnia strona maski - nastawienie maski na odpowiednią głębokość od góry, by

zagwarantować równowagę i stabilność.

2. Szczelność (ciasność) maski - Aby wyregulować, należy wcisnąć pokrętło zlokalizowane z tyłu

maski i przekręcić w lewo lub w prawo aż do odpowiedniej ciasności. Uwaga: jeśli regulacja jest

ograniczona, może być konieczne usunięcie poduszki.

3. Regulacja odległości - ustawienie odległości pomiędzy twarzą a soczewką. By wyregulować,

należy poluzować obydwa zewnętrzne pokrętła oraz wcisnąć, by zwolnić je ze szczelin regulacji.

Przesunąć do przodu albo do tyłu do pożądanej pozycji i zacisnąć z powrotem. (Obie strony muszą

być równo rozmieszczone, by zapewnić właściwy widok).

4. Regulacja kąta - cztery zatyczki po prawej stronie wierzchniej części zapewniają regulację

przedniego nachylenia maski. W celu regulacji poluzować prawe zewnętrzne pokrętło regulacji

naprężenia, następnie nasunąć na listwę ramienia sterującego i przesunąć do pożądanej pozycji.

Docisnąć z powrotem pokrętło regulacji.

Wymiana przednich i wewnętrznych pokryw soczewki

Ostrzeżenie: Nie wolno stosować soczewki z automatycznym przyciemnieniem bez właściwie

zainstalowanych wewnętrznych i zewnętrznych pokryw soczewki. Odprysk spawalniczy uszkodzi

soczewkę i unieważni gwarancję.

1. Zewnętrzne/wewnętrzne pokrywy - aby zdjąć dowolną z pokryw, najpierw należy zdjąć jednostkę

soczewki. W celu zdjęcia tejże, wcisnąć dolne ramiona podtrzymujące i pchnąć zaciski

przytrzymujące na zewnątrz maski. Następnie wystarczy podnieść i wysunąć z maski. Zdjąć

gumową uszczelkę soczewki i zainstalować na nowej pokrywie soczewki. (Przy ponownej instalacji

pokrywy, należy upewnić się, że gładka powierzchnia uszczelki soczewki jest skierowana ku

przodowi maski.) Zainstalować ponownie jednostkę soczewki odwracając powyższą procedurę.

2. Wewnętrzna pokrywa - aby wymienić wewnętrzną pokrywę

soczewki, należy zdjąć jednostkę

soczewki samo-przyciemniającej się z ramy soczewki poprzez wyciśnięcie do góry dwóch górnych

listew przytrzymujących, delikatnie uwalniając soczewkę. Zdjąć pokrywę soczewki wysuwając

ją z dowolnej strony. Zastąpić nową pokrywą i zainstalować jednostkę w masce odwracając

procedurę.

Czyszczenie

Maska wymaga niewielkiej konserwacji. Jednak dla najlepszych wyników zalecamy czyszczenie po

użyciu. Stosując miękką szmatkę nasączoną łagodnym roztworem mydła i wody wytrzeć pokrywę

soczewki. Poczekać aż wyschnie. Okazjonalnie należy czyścić soczewkę i czujniki ﬁ ltra wycierając

delikatnie miękką suchą szmatką. (Nie wolno używać rozpuszczalników ani ściernych środków

czyszczących. Nie zanurzać jednostki soczewki w wodzie.)

Kompletny zestaw maski spawalniczej:

- Maska M

- Wkładka przyciemnienia

- Przednia płytka pokrywająca i wewnętrzna płytka

pokrywająca

- Pokrętło regulacyjne potencjometru

- Jednostka opaski na głowę lub opaski maski

- Opaska (potnik)

- Poduszka

- Uchwyt sprężynowy wkładki

- 2 zapasowych przednich

płytek pokrywających

- 1 zapasowe wewnętrzne

płytki pokrywające

- Instrukcja dla użytkownika

Lista kontrolna WELDING LEGEND (CHAMELEON 3V0)

Sprawdzić starannie jakość maski spawalniczej i upewnić się, czy dostarczone zostały

wszystkie stosowne części.

W przypadku braku jakichkolwiek części, proszę skontaktować się z dystrybutorem.

Problem Rozwiązanie

Brak włączenia - auto-soczewka nie

przyciemni się natychmiast po jej

włączeniu.

Sprawdzić baterie i zweryﬁ kować, czy są one w

dobrym stanie i prawidłowo zainstalowane. Sprawdzić

również powierzchnie baterii oraz styki i oczyścić,

jeśli to konieczne. Sprawdzić baterię pod względem

prawidłowego styku i delikatnie nastawić punkty styku,

jeśli to konieczne. Jest to szczególnie ważne, jeżeli

maska była upuszczona.

Brak przełączenia - automatyczna

soczewka pozostanie jasna i nie

przyciemni się przy spawaniu.

Natychmiast przerwać spawanie: Upewnić się, czy

zasilanie soczewki jest włączone. Jeżeli zasilanie

jest włączone, przejrzeć rekomendacje dot. czułości i

nastawić czułość. Oczyścić pokrywę soczewki i czujniki

z wszelkich niedrożności. Upewnić się, że czujniki są

skierowane w stronę łuku; kąt 45° lub większy może

uniemożliwiać dotarcie światła z łuku do czujników.

Brak przełączenia - soczewka

pozostanie przyciemniona po

wygaszeniu łuku spawalniczego albo

soczewka pozostaje przyciemniona,

kiedy nie ma łuku.

Poczynić dokładne ustawienia czułości delikatnie

regulując poprzez przekręcenie w kierunku ustawienia

„min“. W warunkach skrajnego naświetlenia, może

zaistnieć konieczność redukcji poziomów oświetlenia

otaczającego.

Fragmenty automatycznej soczewki

nie przyciemniają się, obszary jasne i

przyciemnione są wyraźnie oddzielone.

Natychmiast zatrzymać spawanie: Soczewka może

być pęknięta, co mogło być spowodowane upadkiem

maski. Odprysk spawalniczy na soczewkę również

może spowodować pęknięcie. (Soczewka musi być

wymieniona; większość pękniętych soczewek nie jest

objęta gwarancją).

Przełączanie albo migotanie -

automatyczna soczewka przyciemnia

się, następnie rozjaśnia podczas

obecności łuku spawalniczego.

Przejrzeć zalecenia dot. ustawień czułości i zwiększyć

czułość, jeśli to możliwe. Upewnić się, że czujniki łuku

nie są zablokowane przed bezpośrednim dostępem do

światła z łuku. Sprawdzić pokrywę soczewki pod kątem

brudu czy odprysku, które mogą blokować czujniki łuku.

Niejednolite lub mniejsze przyciemnienie

soczewki przy stanie zaciemnienia,

obserwowane na zewnętrznych

krawędziach i w narożnikach.

Soczewki mają optymalny kąt widzenia co nazywane

jako efektem kąta widzenia. Optymalny kąt widzenia

ma 90° względem powierzchni soczewki. Kiedy ten kąt

widzenia jest zmienny w stanie zaciemnienia, spawacze

mogą zauważyć delikatnie jaśniejsze obszary przy

zewnętrznych krawędziach i narożnikach soczewki.

Jest to normalne i nie stanowi zagrożenia zdrowia, ani

bezpieczeństwa. Ten efekt może być również bardziej

widoczny przy zastosowaniach z użyciem soczewek

powiększających.

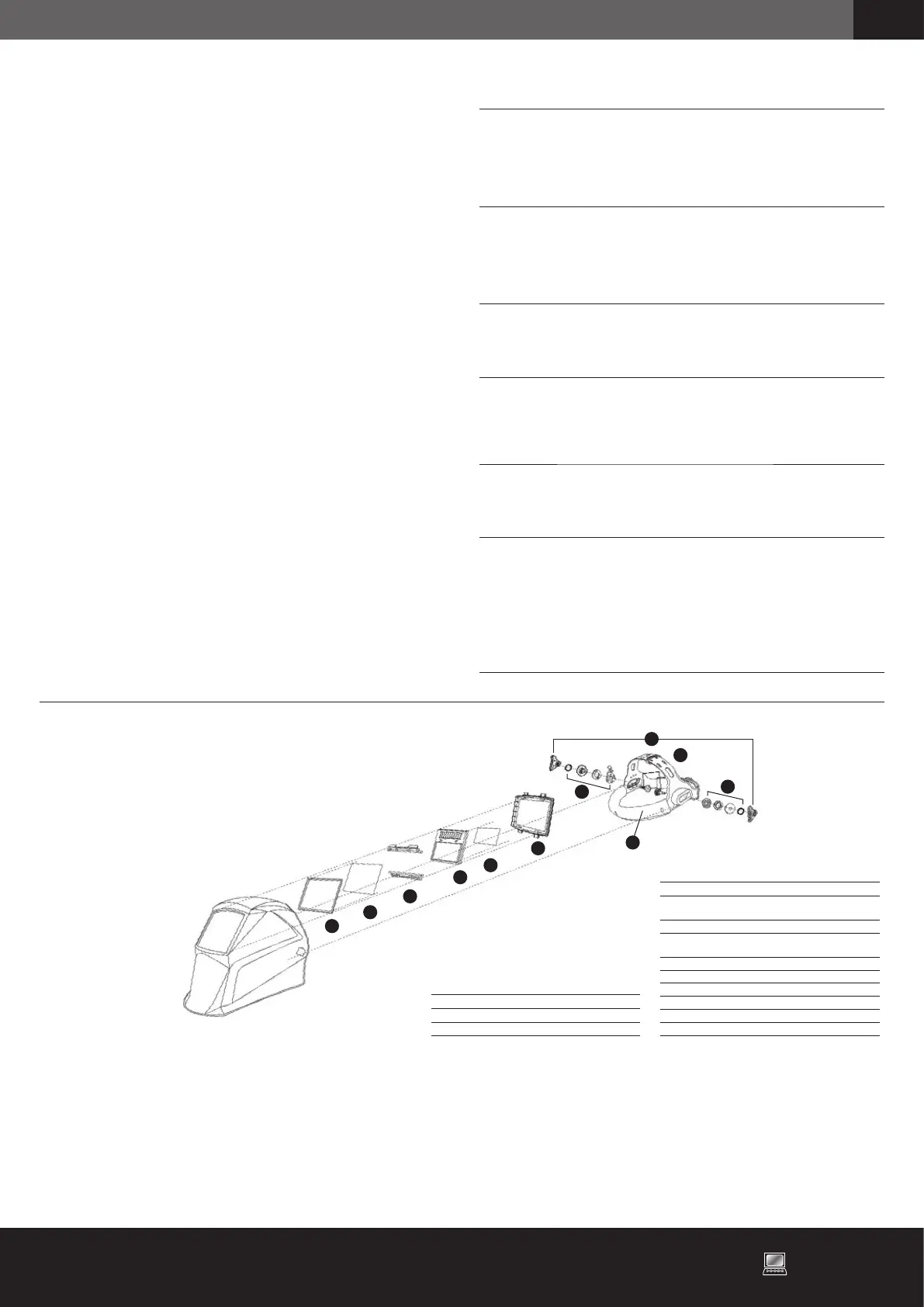

Popis Kat. č.

1 - Uszczelka dla przedniej

pokrywy soczewki W000261985

2 - Przednia pokrywa soczewki W000261983

3 - Wewnętrzna pokrywa

soczewki W000335163

4 - Maska W000261986

5 - Zestaw regulacyjny maski W000261987

6 - Opaska W000261999

7 - Hak uchwytu wkładki W000261990

8 - Uchwyt wkładki W000261989

9 - Poduszka W000261991

WELDING LEGEND (CHAMELEON 3V0)

Lista części

Rozwiązywanie problemów

Popis

Kat. č.

WELDING LEGEND (CHAMELEON 3V0) W403548

- Ogniwa

W000377928

www.weldline.eu

Distributed by LINCOLN ELECTRIC IBERIA, S.L.

Carretera Laureo Miró 396-398, 08980, Sant Feliu de Llobregat, Barcelona (Spain) - Phone: Sant Feliu de Llobregat: 93 685 96 00

Manufactured by OTOSWING CO., LTD., 234-12 Kasan-Dong Kuemchun-Ku Seoul Korea
