Lincoln Electric CHAMELEON 3V0 handleiding
Handleiding
Je bekijkt pagina 14 van 22
5
8
3
10
7
2
1
5
4
6
9
Ajuste da faixa usada em volta da cabeça
para um máximo conforto
1. Correia superior - Ajusta a faixa de cabeça à profundidade destinada na cabeça para assegurar
equilíbrio e estabilidade correctos.
2. Ajuste do tamanho da cabeça - para ajustar isto, dirigir o botão para a cremalheira situada na
parte traseira da faixa de cabeça e virar à esquerda ou à direita para alcançar o aperto desejado.
Observação: se o ajuste for delicado, pode ser necessário remover a almofada de conforto.
3. Ajuste de distância - Ajusta a distância entre a face e o copo de protecção. Para fazer o ajuste,
soltar os dois botões de ajuste exteriores de tensão e empurrar para dentro para se libertar das
rachas de ajuste. Deslocar para a frente ou para trás para a posição desejada e apertar. (Para uma
visão satisfatória, os dois lados devem estar equidistantes.)
4. Ajuste de inclinação - Quatro parafusos situados no canto superior direito da faixa de cabeça
permitem ajustar a inclinação para a parte da frente da máscara. Para fazer o ajuste, solte o
botão exterior direito para de ajuste de tensão, depois empurre para cima no braço de ajuste e
desloque-o para a posição pretendida. Apertar o botão de ajuste de tensão.
Substituição dos ecrãs de protecção externa e interna
Advertência! Nunca utilizar as células à ocultação automática sem estar a instalar correctamente os
ecrãs de protecção interna e externa. As projecções de soldadura danifi carão as células e anulam
a garantia.
1. Exterior/interior - para retirar um ou o outro dos ecrãs de protecção, colocar a máscara a face
sobre uma mesa e retirar a cassete que integra o fi ltro. Para retirar este conjunto, empurrá-lo para
baixo sobre os clip de retenção e empurrar para cima os clip superiores. Seguidamente, levantar
o conjunto e separá-lo da máscara. Retirar então o vidro externo empurrando para a máscara de
soldadura. Retirar a junta estanque do ecrã e instalar-o sobre o novo (durante a reinstalação de
l`ecrã, assegurar-se de orientar a superfície lisa deesta junta estanque para a frente da máscara
de soldadura.) Reinstalar a cassete invertendo a ordem deeste procedimento.
2. Interior - para substituir o ecrã interno, dissociar o fi ltro da cassete empurrando para cima sobre
as duas cunhas de retenção superiores para liberar seguidamente o fi ltro. Retirar o ecrã fazendo-o
deslizar por um dos lados. Instaurar um novo e reinstalar o conjunto na máscara de soldadura
invertendo a ordem deeste procedimento.
Manutenção - Limpeza
A máscara de soldar requer pouca manutenção. Porém, para retirar dela o melhor serviço, nós
recomendamos que a limpe depois de cada utilização. Molhar um pano macio com ajuda de uma
solução de água e sabão macio e esfregar o ecrã externo. Deixar secar ao ar livre. De vez em quando,
a superfície do fi ltro e os sensores devem ser limpos esfregando-os com um pano macio e seco.
(Nunca usar solventes ou detergentes abrasivos. Não imergir a célula inteira em água).
Descrição Cat. N°
1 - Juntado W000261985
2 - Ecrã de protecção externo W000261983
3 - Ecrã de protecção interno W000335163
4 - Estufa-cabeça W000261986
5 - Conjunto de ajustamento W000261987
6 - Bandeau antitranspiração W000261999
7 - Ganchos W000261990
8 - Apoio de célula W000261989
9 - Almofada de conforto W000261991

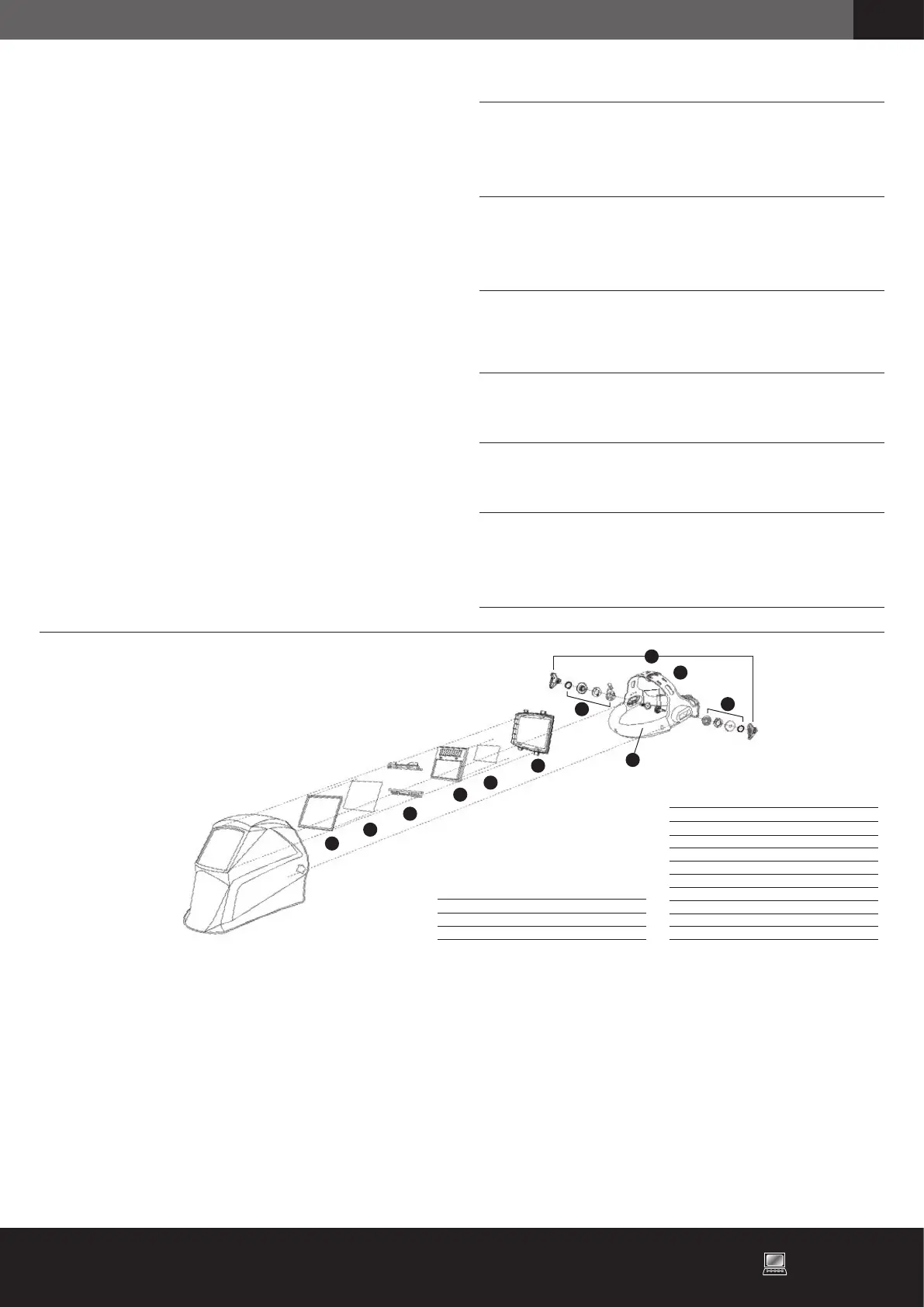

Lista das peças da máscara
WELDING LEGEND (CHAMELEON 3V0)
Conjunto mascara de soldadura completa:
- Máscara
- Célula fi ltradora
- Ecrã de protecção externo e ecrã de protecção interno
- Estufa-cabeça
- Bandeau sudation
- Almofada de conforto
- Apoio saltar da célula
- 2 ecrãs de protecção externos
de substituição
- de 1 ecrã de protecção internos
de substituição
- Instruções utilizador
Lista de controlo da máscara WELDING LEGEND (CHAMELEON 3V0)
Controlam com cuidado a qualidade da vossa máscara de soldadura e asseguram
que todas as peças correspondentes foram entregues.
Se certas peças são em falta, contactam o vosso revendedor.
Reparação
Sintoma Solução
O fi ltro não escurece depois de colocado. Verifi car se as pilhas estão em bom estado e se estão
sob tensão instaladas correctamente. Verifi car também
o estado das superfícies e dos contactos das pilhas e
limpar, se necessário. Verifi car se há bom contacto nos
limites das pilhas e ajustar, se necessário. Esta acção
impõe-se especialmente se a máscara de soldar for
sujeita a uma queda.
O fi ltro não escurece no decorrer Parar a soldadura imediatamente: certifi car-se que a
a soldadura em tensão (Marcha) o fi ltro. coloca. Retomar a regulação da sensibilidade. Verifi car
também o estado do ecrã externo. Limpar os sensores
ópticos do fi ltro. Certifi car-se que o ângulo entre os
sensores e o arco de soldar não é superior a 45°. Isso
poderia impedir a luz do arco de agir sobre os sensores
do fi ltro.
O fi ltro permanece escuro depois Ajustar a precisão da sensibilidade através de
da soldadura e na ausência do arco. regulações e na ausência do arco no fi m do
potenciometro ou empurrando os botões de regular para
diminuir o nível de sensibilidade. Em condições de luz
excessiva, pode ser necessário reduzir os níveis de
iluminação ambiente.
Algumas partes do fi ltro de ofuscação Parar a soldadura imediatamente: após a queda da
automática não passam à escuridão, máscara de soldadura. As projecções de soldar caídas
linhas limpas separam as zonas claras sobre o fi ltro também podem causar fi ssuras. (É
e escura. necessário substituir a célula; a garantia não cobre os
fi ltros rachados).
Mudança ou piscar - o fi ltro passe então Rever a regulação de sensibilidade e aumentar a
a escuro depois para claro em presença sensibilidade se possível. Assegurar que os sensores
do arco de soldadura. Fazem frente à luz do arco sem obstrução. Verifi car o
estado do ecrã externo que deve estar limpo e sem
projecções..
Aparece uma zona mais clara nos cantos Ceci est lié à l’angle de vision entre le regard de
e nas bordas. Este está ligado ao ângulo de visão entre a visão do
utilizador e o fi ltro. O ângulo óptimo é de 90°. Se o
ângulo de visão variar quando o fi ltro é activado, podem
ser perceptíveis variações de cor nas bordas. É um
fenómeno normal que não representa nenhum perigo
para a segurança.
Description Cat. N°
WELDING LEGEND (CHAMELEON 3V0)
W403548
10 - Células W000377928
www.weldline.eu
PT
Distributed by LINCOLN ELECTRIC IBERIA, S.L.
Carretera Laureo Miró 396-398, 08980, Sant Feliu de Llobregat, Barcelona (Spain) - Phone: Sant Feliu de Llobregat: 93 685 96 00
Manufactured by OTOSWING CO., LTD., 234-12 Kasan-Dong Kuemchun-Ku Seoul Korea
