16 Numéro de Pièce: LIN_EOGO_IOM_24APERION_4605890FR – Rev 1 – 01/24
Installation Section 2

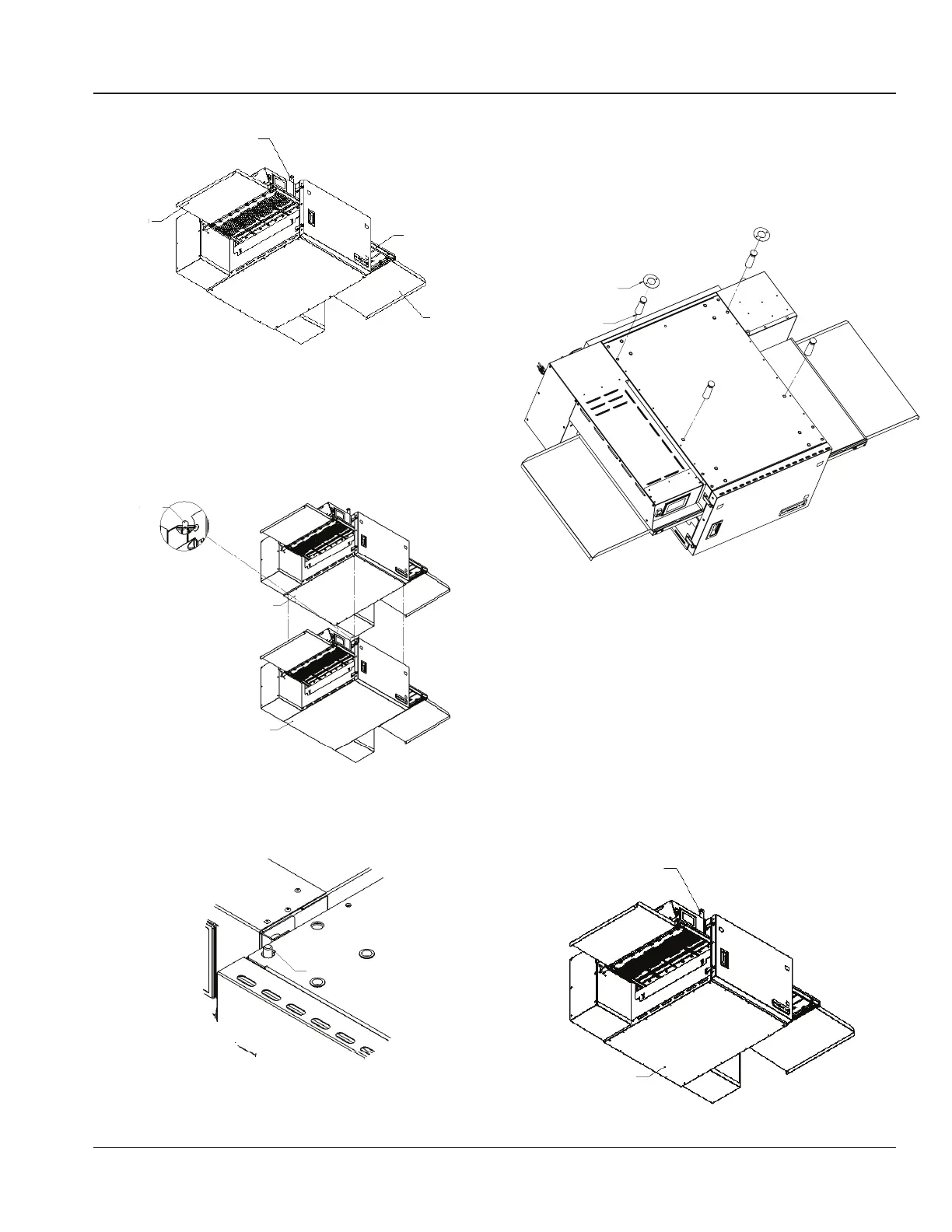

EQVHmbOH dH pLHdV H
m
AQQHDXx dH fLxDWLRQ HmpO
Ensemble de pieds
4 emplacements
Anneaux de fixation
2 emplacements
Couvercle
d’empilage plus
haut avec orifices
Ensemble de pieds
4 emplacements
3. Placez le four sur le plan de travail et veillez à repérer
l’emplacement des pieds arrière. Retirez le four du plan
de travail, puis placez les anneaux de fixation de manière
à ce que le gros orifice central soit positionné sur les
repères de l’emplacement des pieds sur le four. Repérez
l’emplacement des deux petits orifices, puis retirez les
anneaux de fixation.
Si le plan de travail est en acier inoxydable ou en bois,
utilisez des rivets ou vis adéquats pour l’installation.
Employez un foret de 0,218 pouce de diamètre (7/32"),
puis percez un orifice d’au moins un demi-pouce dans le
plan de travail en bois ou traversez-le complètement s’il
est en acier. Placez les anneaux de fixation pour les situer :
les pieds arrière doivent être dans le gros orifice des
anneaux de fixation.
4. Pour ajouter une unité supérieure à l’empilage, assurez-
vous que les goupilles filetées sont installées aux angles du
bas de l’unité supérieure.
Goupille
filetée (x 4)
5. À l’aide d’une potence de levage ou d’un chariot élévateur,
déposez avec précaution l’unité supérieure sur l’unité
inférieure en alignant les goupilles filetées sur les orifices
de l’unité inférieure.
Couvercle non prévu pour
l’empilage et sans orifices
sur le dessus
Couvercle d’empilage
plus haut avec orifices
Goupille
filetée
(x 4)
6. Une fois les unités installées, replacez les ensembles de canaux.
7. Installez l’ensemble du convoyeur.
8. Installez la porte.
9. Installez les plateaux de chargement et de déchargement
(plateau de chargement : I ; plateau de déchargement : II).
Ensemble de pieds
4 emplacements
Plateau de
déchargement
Plateau de
chargement
Bande du
convoyeur
