14.5 Potentiaalvrij alarmcontact
Algemeen alarm via potentiaalvrij alarmcontact
Het apparaat is aan de achterkant voorzien van een potentiaalvrij contact (9), waarmee een extern
bewakingssysteem kan worden aangesloten om de alarmmeldingen die de ultra-diepvrieskast SUFsg
genereert, extern te bewaken en op te slaan.
Het potentiaalvrije contact wordt zonder vertraging geschakeld zodra het pictogram 'Algemeen alarm'
oplicht. Het potentiaalvrije contact wordt ingeschakeld bij alle alarmgebeurtenissen en bij stroomuitval.
Als de externe alarmbewaking via de contacten COM en NO wordt aangesloten, kan de alarmbewaking
beveiligd worden tegen leidingbreuk. Dit betekent dat de verbinding tussen de ultra-diepvrieskast en de
externe alarmbewaking wordt verbroken, en een alarm wordt gegenereerd. Een stroomstoring veroorzaakt
in dit geval ook een alarm.
COM = pen 1
NC = pen 2
NO = pen 3
COM-NC COM-NO
Apparaat aan,
geen alarm
0 1
Apparaat aan,
alarm actief
1 0
Apparaat uit 1 0

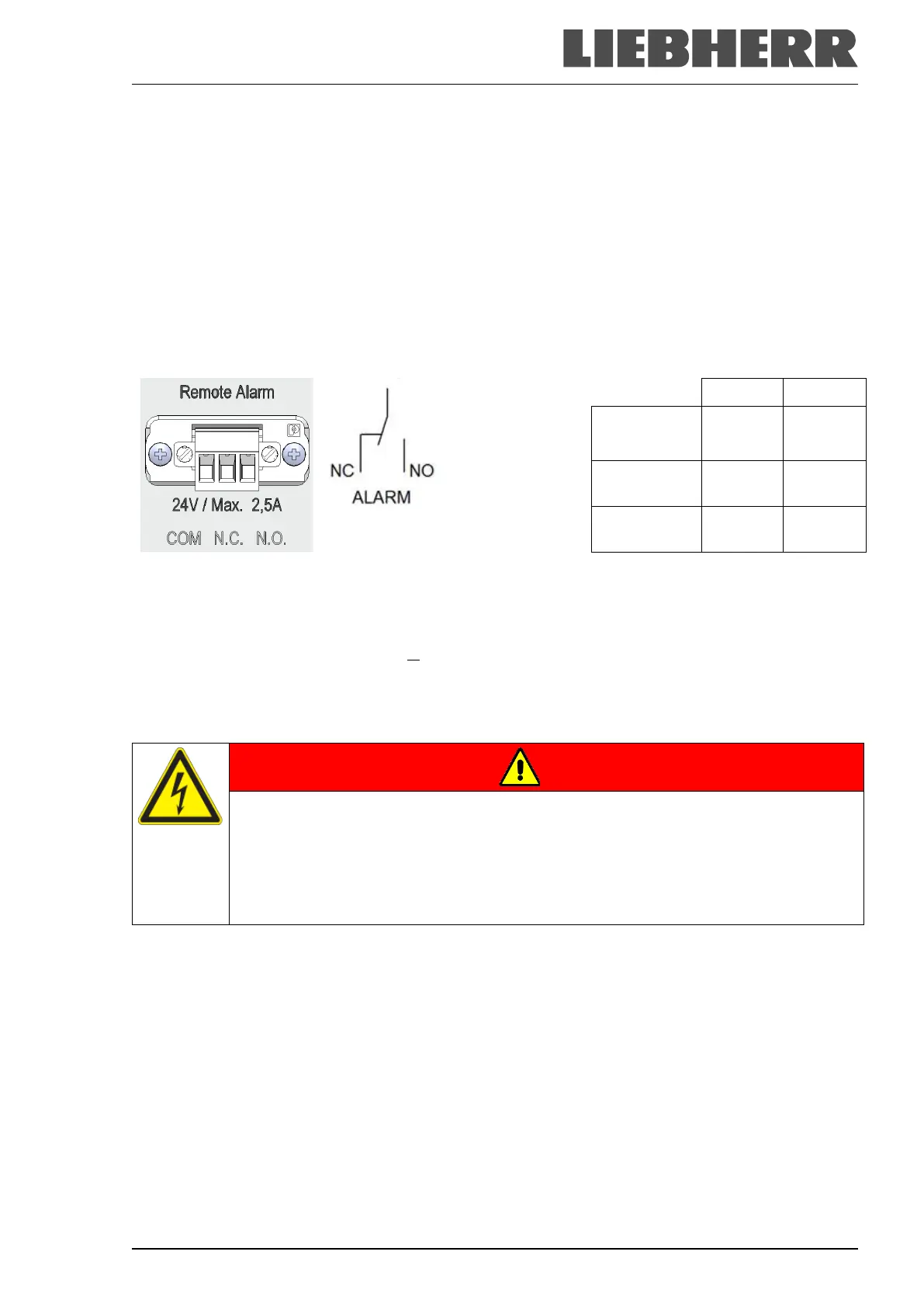

Afbeelding 18: Bedradingsschema van de potentiaalvrije contacten en pintoekenning van de bus (9)
Wanneer het apparaat is ingeschakeld en er geen alarm is, is het contact COM met maakcontact gesloten.
Wanneer het apparaat is uitgeschakeld of wanneer er een alarm is gegenereerd, is het contact COM met
verbreekcontact gesloten.
Het potentiaalvrije alarmcontact wordt ingeschakeld door contact COM met verbreekcontact te sluiten.
Maximale belasting van de schakelcontacten: 24 V AC/DC - 2,0 A
GEVAAR
Gevaar voor elektrische schok bij te hoge schakelbelasting.
Dodelijke elektrische schok. Beschadiging van de schakelcontacten en de
aansluitbus.
∅ Zorg ervoor dat de maximale schakelbelasting van 24 V AC/DC, 2,0 A NIET wordt
overschreden.
∅ Sluit GEEN apparaten met een hogere schakelbelasting aan.
De alarmmelding blijft op het regelaarscherm tijdens de alarmering via het potentiaalvrije alarmcontact
aanwezig. Zodra de reden voor het alarm is weggenomen of de alarmmelding is teruggesteld, wordt het
alarm teruggesteld via het potentiaalvrije contact, samen met de alarmmelding op het regelaarscherm.
Bij een stroomuitval blijft de alarmering via het potentiaalvrije contact gedurende de hele stroomuitval actief.
Wanneer de stroom wordt hersteld, wordt het contact automatisch gesloten.
Aansluiting op een extern bewakingssysteem
Voor een leidingbreukbestendige alarmbewaking die het alarm activeert als de verbinding tussen de ultra-
diepvrieskast en de externe alarmbewaking wordt verbroken, moet u de externe alarmbewaking aansluiten
op de ultra-diepvrieskast via de aansluitbus (9) voor potentiaalvrij alarmcontact.
