Als het apparaat in een erg vochtige omgeving staat, kan er
condens worden gevormd op de buitenkant van het apparaat.
u
Zorg altijd goed voor een goede verluchting van de plaat-
singsruimte.

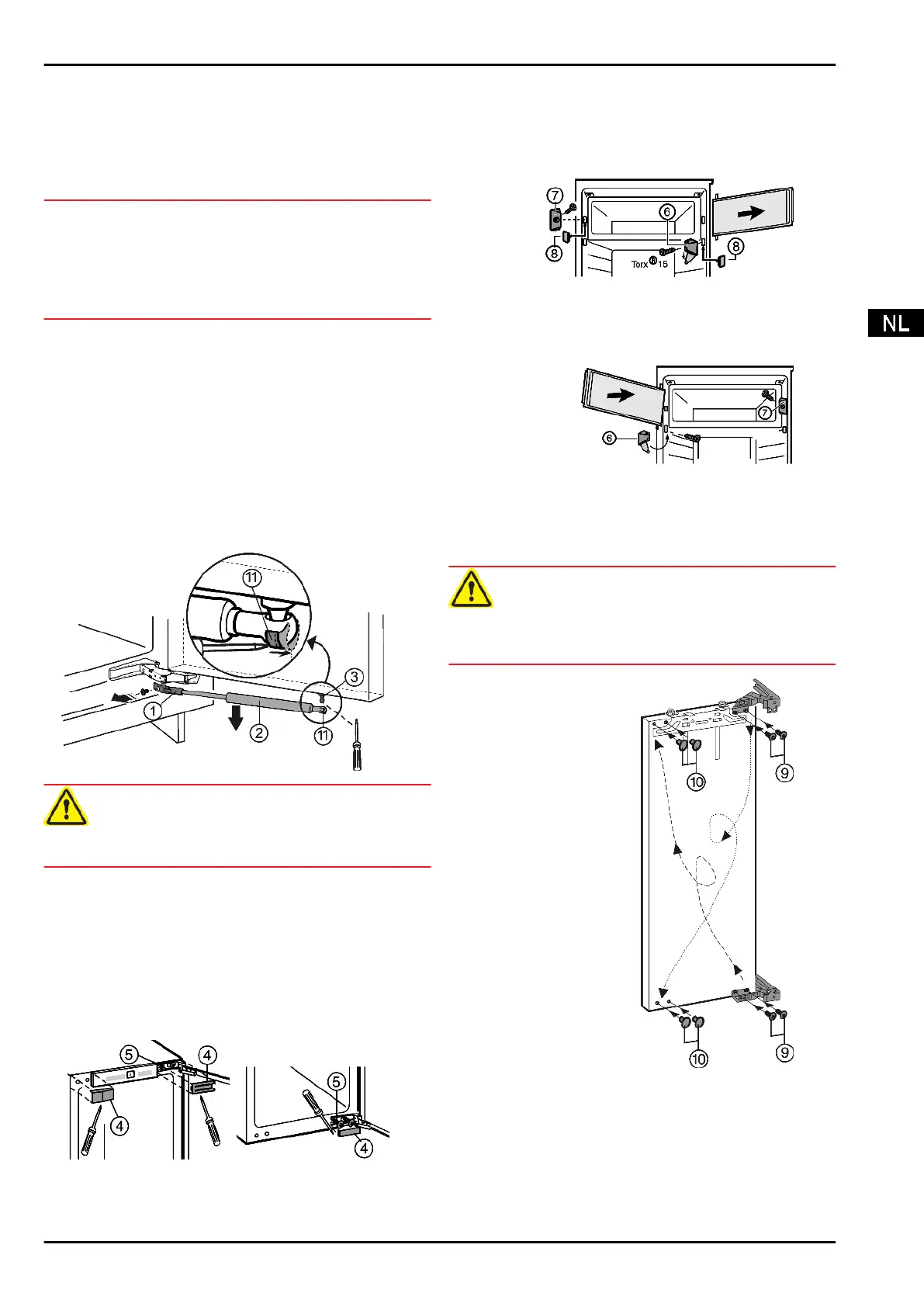

3 Draairichting deur veranderen
LET OP*
Gevaar voor beschadigingen aan Side-by-Side apparaten door
condenswater!
Wanneer een Side-by-Side apparaat (S…) samen met een
tweede apparaat wordt gemonteerd (als SBS-combinatie)
moet de scharnierkant blijven zoals hij werd aangeleverd.
u
Wissel de scharnierkant niet.
Cntroleer of volgend gereedschap klaar ligt:
q
kruiskopschroevendraaier
q
schroevendraaier
q
•
Accuschroevendraaier Torx® 15
•
Accuschroevendraaier Torx® 20
•
Accuschroevendraaier Torx® 25
Het apparaat voor 2/3 in de nis schuiven.
Stekker uit het stopcontact trekken.
Open de deur.
3.1 Sluitdemper verwijderen.*
Fig. 1
VOORZICHTIG
Gevaar voor verwonding, wanneer de sluitdemper dichttrekt!
u
Voorzichtig demonteren.
Bij 872 mm en 1022 mm hoge apparaten:
u
Onderste opbergvak uitnemen.
u
Spanveer
Fig. 1 (11)
met een schroevendraaier naar buiten
schuiven.
u
Sluitdemper
Fig. 1 (2)
naar beneden toe wegnemen.
u
Houder
Fig. 1 (1)
afschroeven.
u
Kogeltap
Fig. 1 (3)
eraf schroeven (Torx® 20).
3.2 Deur demonteren
Fig. 2
u
Afdekkingen
Fig. 2 (4)
verwijderen.
u
Bevestigingsschroeven
Fig. 2 (5)
alleen losdraaien.
u
Deur wegnemen: naar buiten toe schuiven, uithangen en
wegzetten.
3.3 Vriesvakdeur vervangen*
Fig. 3
u
Afdekking aan lagerbus
Fig. 3 (6)
wegklappen.
u
Lagerbus
Fig. 3 (6)
met de vakdeur losdraaien.
u
Sluitstuk
Fig. 3 (7)
losdraaien.
u
De vrij geworden gaten met de meegeleverde stoppen
Fig. 3 (8)
sluiten.
Fig. 4
u
Sluitstuk
Fig. 4 (7)
monteren.
u
Vakdeur boven plaatsen.
u
Lagerbus
Fig. 4 (6)
monteren en afdekking dichtklappen.
3.4 Lagerdelen omplaatsen
VOORZICHTIG
Gevaar voor verwonding wanneer de scharnieren dicht-
klappen!
u
Laat de scharnieren open.
u
Bevestigingsschroeven
Fig. 2 (5)
boven en
beneden naar de andere
kant verplaatsen.
Schroeven zijn zelfsnijdend.
Gebruik een accu-schroeven-
draaier:
u
Scharnieren van de deur
afschroeven
Fig. 5 (9)
, aan
de andere kant
aanbrengen en (met
4 Nm) goed vast-
schroeven.
u
Vrij geworden bevesti-
gingsgaten met stoppen
Fig. 5 (10)
sluiten.
Fig. 5
3.5 Deur weer monteren
u
Apparaatdeur in de vooraf gemonteerde bevestigings-
schroeven
Fig. 2 (5)
inhangen.
u
Bevestigingsschroeven
Fig. 2 (5)
(met 4 Nm) goed vast-
schroeven.
u
Afdekkingen
Fig. 2 (4)
weer monteren.
Draairichting deur veranderen
3
