Handleiding
Je bekijkt pagina 24 van 38

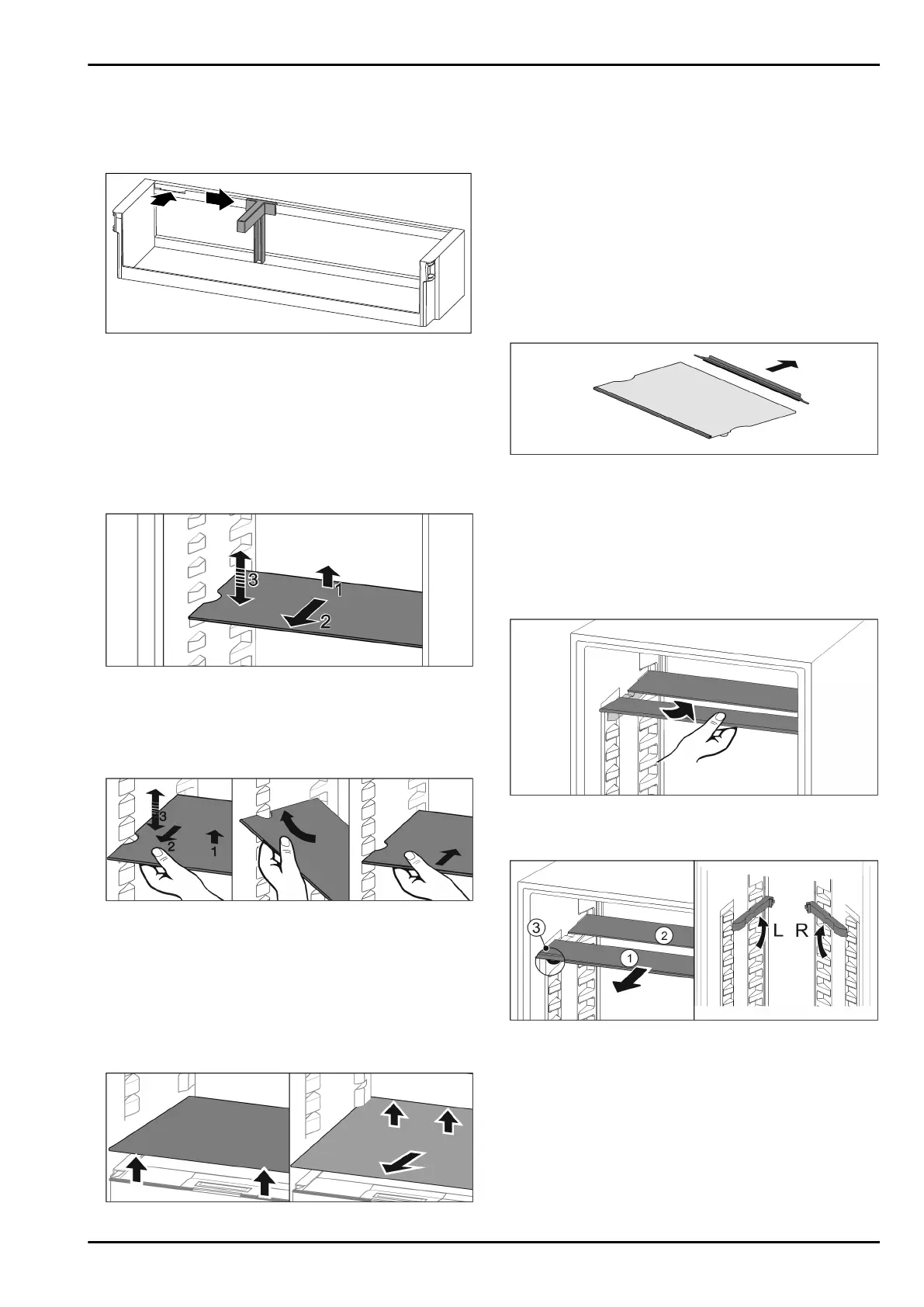

Fig. 105
u
Flessenhouder tot aan de uitsparing opzij schuiven.
u
Flessenhouder naar voren toe wegnemen.
8.1.4 Flessenhouder plaatsen
Fig. 106
u
Flessenhouder in de uitsparing plaatsen.
u
Flessenhouder in de gewenste positie opzij schuiven.
8.2 Draagplateaus
8.2.1 Draagplateaus verplaatsen / verwijderen
De draagplateaus moeten worden beveiligd tegen het per
ongelijk omlaag vallen door uittrekaanslagen.
Fig. 107
u
Draagplateau omhoog tillen en naar voren trekken.
w
Zijdelingse uitsparing op positie van de steun.
u
Draagplateau verplaatsen: Tot willekeurige hoogte
optillen of neerlaten en er inschuiven.
-of-
Fig. 108
u
Draagplateau volledig uitnemen: Naar voren uittrekken.
u
Gemakkelijk verwijderbaar: Draagplateaus schuin zetten.
u
Draagplateau weer inzetten: Er helemaal inschuiven.
w
Uittrekaanslagen zijn naar onder gericht.
w
Uittrekaanslagen bevinden zich achter het voorste draag‐
plateau.
De draagplateaus boven de EasyFresh-laden kunnen even‐
eens eruit worden gehaald.
Fig. 109
Draagplateaus eruit halen:
Als IceMaker- (zie 8.9 IceMaker*) eruit is gehaald:*
u
Draagplateaus aan de voor- en achterkant omhoog tillen.*
u
Draagplateaus aan de voor- en achterkant omhoog tillen.*
u
Aan de voorkant eruit halen.
Op de eronder liggende deksel van het vak geen producten
neerzetten!
Draagplateau erin schuiven:
u
Draagplateaus schuin, naar achter geneigd, aanbrengen.
w
Uittrekaanslagen zijn naar onder gericht.
u
Draagplateaus erin schuiven en afleggen.
8.2.2 Draagplateaus demonteren
De draagplateaus kunnen voor het reinigen gedemonteerd
worden.
Fig. 110
u
Draagplateaus demonteren.
8.3 Deelbaar draagplateau*
8.3.1 Deelbaar draagplateau gebruiken
De draagplateaus moeten worden beveiligd tegen het per
ongelijk omlaag vallen door uittrekaanslagen.
Fig.111
u
Deelbare draagplateaus overeenkomstig de afbeelding
eronder schuiven.
Fig.112
In de hoogte verstellen:
u
Glasplaten afzonderlijk vanaf de voorkant eruit trekken
Fig.112(1).
u
Steunrails uit de vergrendeling trekken en op de
gewenste hoogte vastklikken.
u
Glasplaten afzonderlijk achtereenvolgens erin schuiven.
w
Vlakke uittrekaanslagen aan de voorkant, direct achter de
steunrail.
w
Hoge uittrekaanslagen achter.
Beide oppervlakken gebruiken:
Uitrusting
24 * afhankelijk van model en uitvoering
