12 INSTALACIÓN
a Destornillador de hoja plana
b Destornillador Phillips
c Broca con sierra de perforación de 2 1/2” mín.
d Taladro eléctrico
e Guantes
f Gafas de seguridad
g Llave ajustable
h Cinta medidora
i Cuchilla
j Nivel
k Llave con accionamiento cuadrado de 1/4”
l Tenazas
m Pinzas
n Pelacables
o Cortador de tubería
p Llave con accionamiento cuadrado de 3/8” y
casquillo de 1/2”
Descripción general de la
instalación
Lea las siguientes instrucciones de instalación
inmediatamente después de adquirir el lavavajillas
o transportarlo a otra ubicación.
a Preparación de la abertura para el gabinete
b Preparación de las conexiones eléctricas y de
agua
c Preparación del lavavajillas
d Deslizamiento del lavavajillas en la abertura del
gabinete
e Conexión de la línea de suministro de agua y
energía eléctrica
f Conexión de la manguera de desagüe
g Nivelado del lavavajillas
h Sujeción del lavavajillas en la abertura del
gabinete
i Verificación final de la instalación

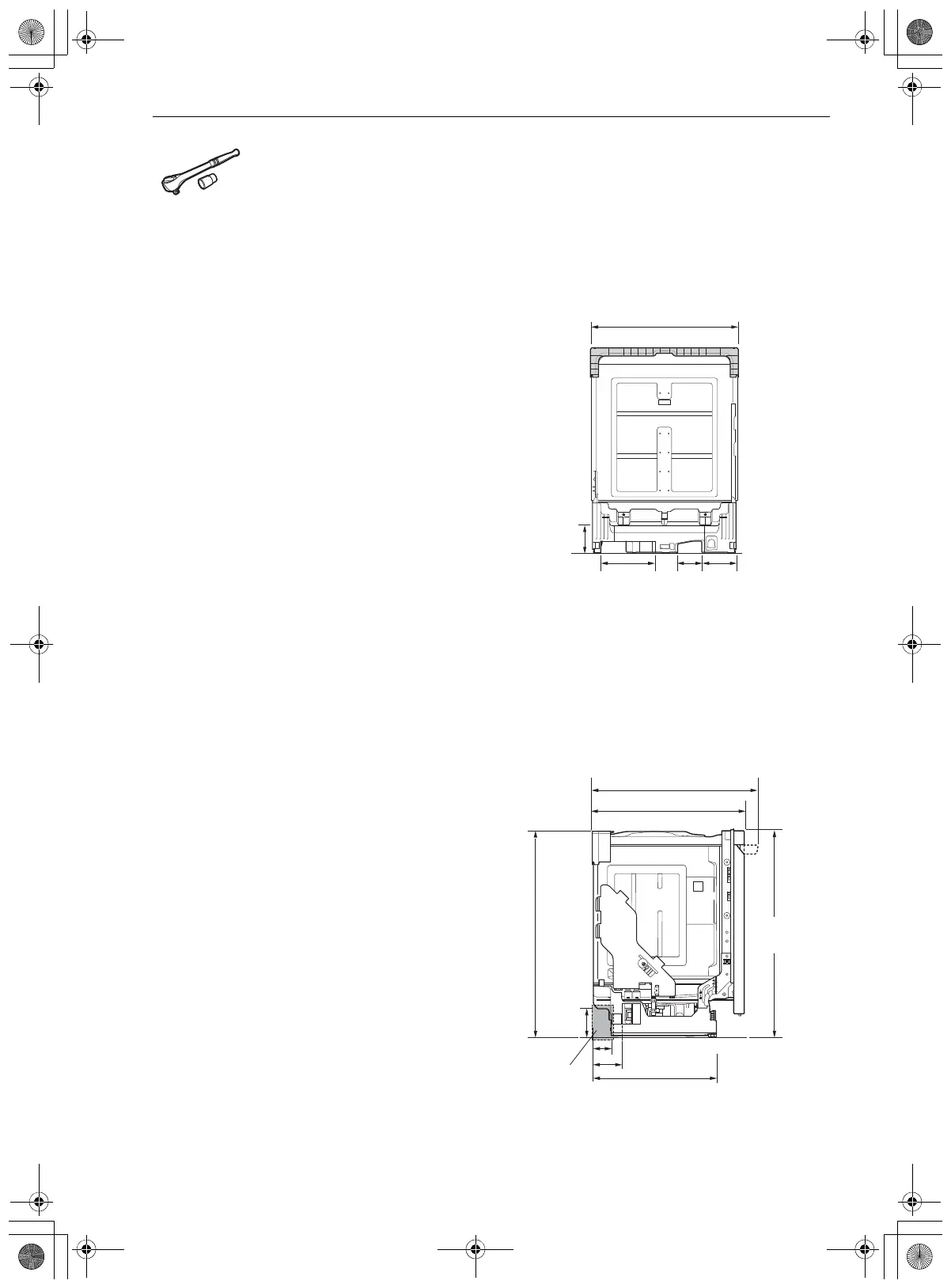

Dimensiones del producto
Vista posterior
Vista lateral
Para una instalación más sencilla, observe las
áreas marcadas con
a para los espacios libres
correspondientes a la línea eléctrica y la línea de
suministro de agua en la base del lavavajillas. La
manguera de suministro de agua, la manguera de
desagüe y el cable eléctrico deben pasar a través
de esta área.
p
23 /4" (603 mm)
3
9 /8"
(238 mm)
3
4 /16"
(119 mm)
5
/4"
(134 mm)
11
1
4 /2"
(115 mm)
1
33 /16"
(846 mm)
5
4 /2"
(115 mm)
1
33 /8"
(854 mm)
5
2 /16" (75 mm)
15
20 /16" (512 mm)
3
24 /8" (625 mm)
5
4 /4" (120 mm)
3
26 /8 - 26 /16" (676 - 681 mm)
513
a
ls_main.book.book Page 12 Wednesday, June 29, 2022 2:34 PM
