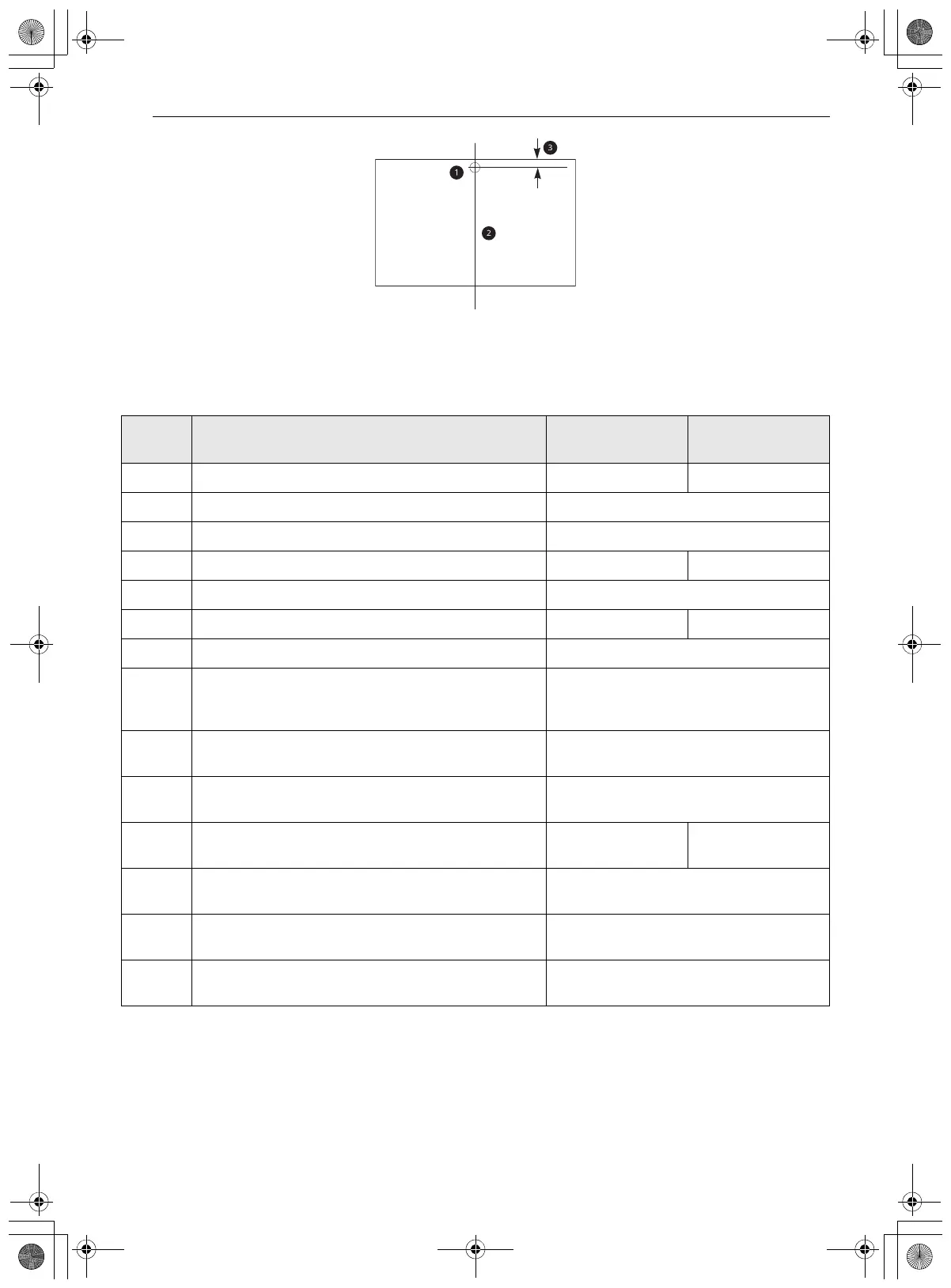

8 INSTALLATION
a Emplacement recommandé de l’alimentation en gaz
b De la ligne centrale de la découpe
c Au moins 1 po du mur arrière
Installation de la surface de
cuisson
Installation de la surface de cuisson
1 Trouvez la prise de courant et la vanne d’arrêt
du gaz sous l’armoire.
Ne réutilisez jamais de vieux raccords
flexibles.
Installez une vanne d’arrêt manuelle du gaz b
dans la conduite de gaz à un endroit
facilement accessible à l’extérieur de la
surface de cuisson. Assurez-vous de savoir
- Dimensions/dégagements
Surface de
cuisson de 30 po
Surface de
cuisson de 36 po
A Largeur de la plaque supérieure 30 po (760mm) 36 po (915mm)
B Profondeur de la plaque supérieure 21 11/16 po (533mm)
C Hauteur de la base de la surface de cuisson 3 3/4 po (95 mm)
D Largeur de la base de la surface de cuisson 28 1/4 po (717 mm) 33 5/8 po (854 mm)
E Profondeur de la base de la surface de cuisson 19 3/8 po (492 mm)
F Largeur de la découpe 28 1/2 po (724 mm) 33 7/8 po (860 mm)
G Profondeur de la découpe 19 5/8 po (498 mm)
H Dégagement entre la découpe et le mur du côté
gauche de l’appareil. / Dégagement entre la découpe
et le mur du côté droit de l’appareil.
211 13/16 po (300 mm)
I Dégagement entre le bord avant de la découpe et le
bord avant du comptoir
21 5/8 po (41 mm)
J Dégagement entre la découpe et le mur derrière la
surface de cuisson
22 3/4 po (69 mm)
K Largeur des armoires non protégées situées au-
dessus
230 po (760 mm) 236 po (915 mm)
L Profondeur des armoires non protégées situées au-
dessus
113 po (330 mm)
M Dégagement entre le comptoir et la surface non
protégée située au-dessus
230 po (760 mm)
N Dégagement entre le comptoir et l’armoire la plus
proche de chaque côté de l’appareil
218 po (457 mm)
C
L
