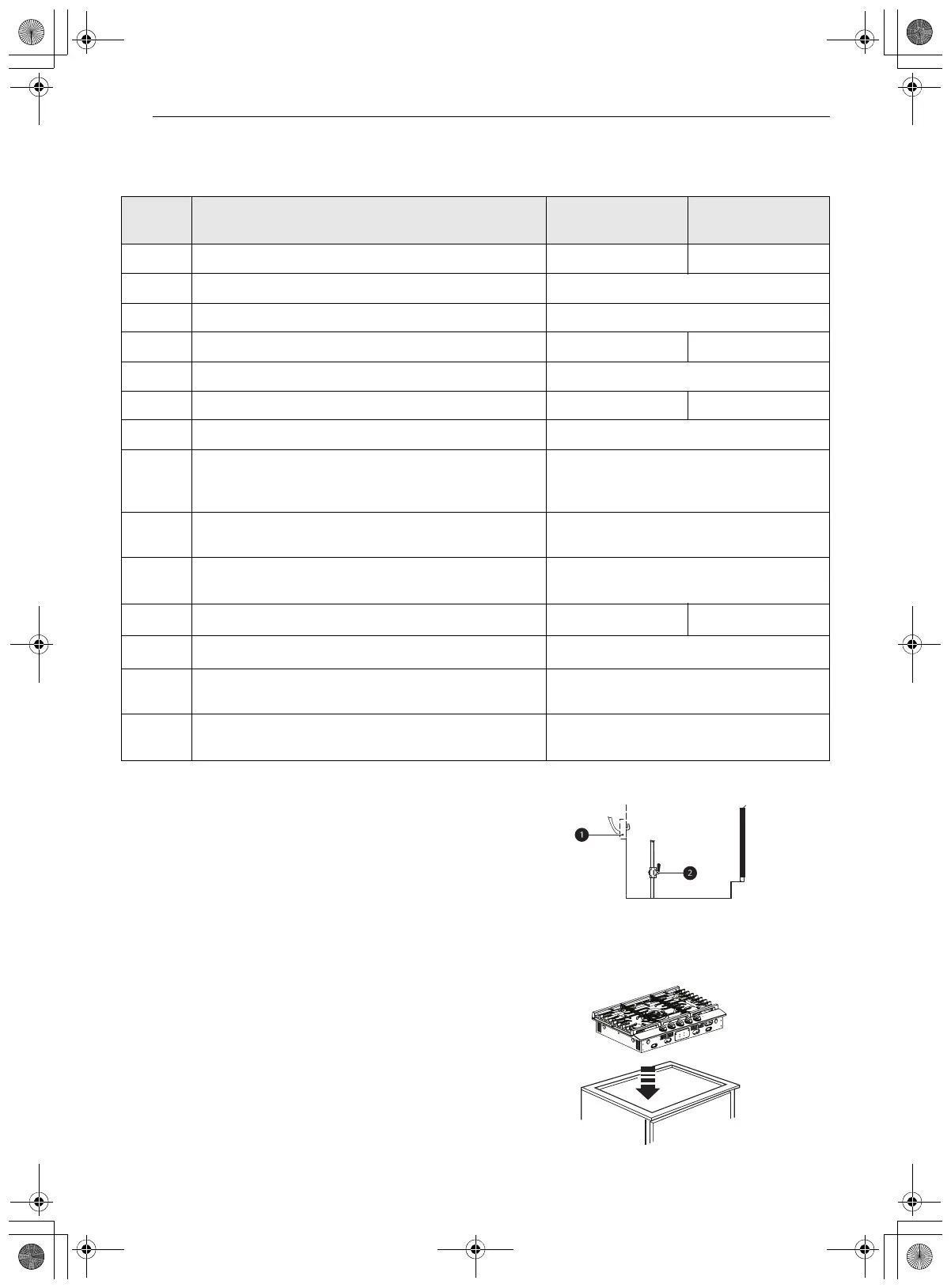

8 INSTALACIÓN
b Desde la línea de corte central
c 1" min. desde la pared posterior
Instalación de la placa de
cocción
Instalación de la unidad de la placa
de cocción
1 Localice el tomacorriente y la válvula de cierre
de gas debajo del gabinete.
Nunca reutilice conectores flexibles.
Instale una válvula de cierre manual b en la
línea de gas en una ubicación de fácil acceso
fuera de la placa de cocción. Asegúrese de
saber cómo y dónde cerrar el suministro de
gas a la placa de cocción. Instale el
tomacorriente eléctrico 12˝
a por debajo del
mostrador.
2 Baje con cuidado la placa de cocción hacia el
corte del mostrador y asegúrese de que no
quede atrapado ningún cable.
- Dimensión/Espacio
Placa de cocción
de 30"
Placa de cocción
de 36"
A Ancho de la placa superior 30" (760mm) 36" (915mm)
B Profundidad de la placa superior 21 11/16" (533mm)
C Altura de la base de la placa de cocción 3 3/4" (95 mm)
D Ancho de la base de la placa de cocción 28 1/4" (717 mm) 33 5/8" (854 mm)
E Profundidad de la base de la placa de cocción 19 3/8" (492 mm)
F Ancho de corte 28 1/2" (724 mm) 33 7/8" (860 mm)
G Profundidad de corte 19 5/8" (498 mm)
H Distancia desde el corte hasta la pared lateral del lado
izquierdo de la unidad. / Distancia desde el corte
hasta la pared lateral del lado derecho de la unidad.
211 13/16" (300 mm)
I Distancia desde el borde delantero del corte hasta el
borde delantero del mostrador
21 5/8" (41 mm)
J Distancia entre el corte y la pared detrás de la placa
de cocción
22 3/4" (69 mm)
K Ancho de los gabinetes aéreos sin protección
230" (760 mm) 236" (915 mm)
L Profundidad de los gabinetes aéreos sin protección
113" (330 mm)
M Espacio desde el mostrador hasta la superficie aérea
sin protección
230" (760 mm)
N Espacio desde el mostrador hasta el gabinete más
cercano de cualquier lado de la unidad
218" (457 mm)
es-us_main.book.book Page 8 Friday, November 4, 2022 8:12 AM
