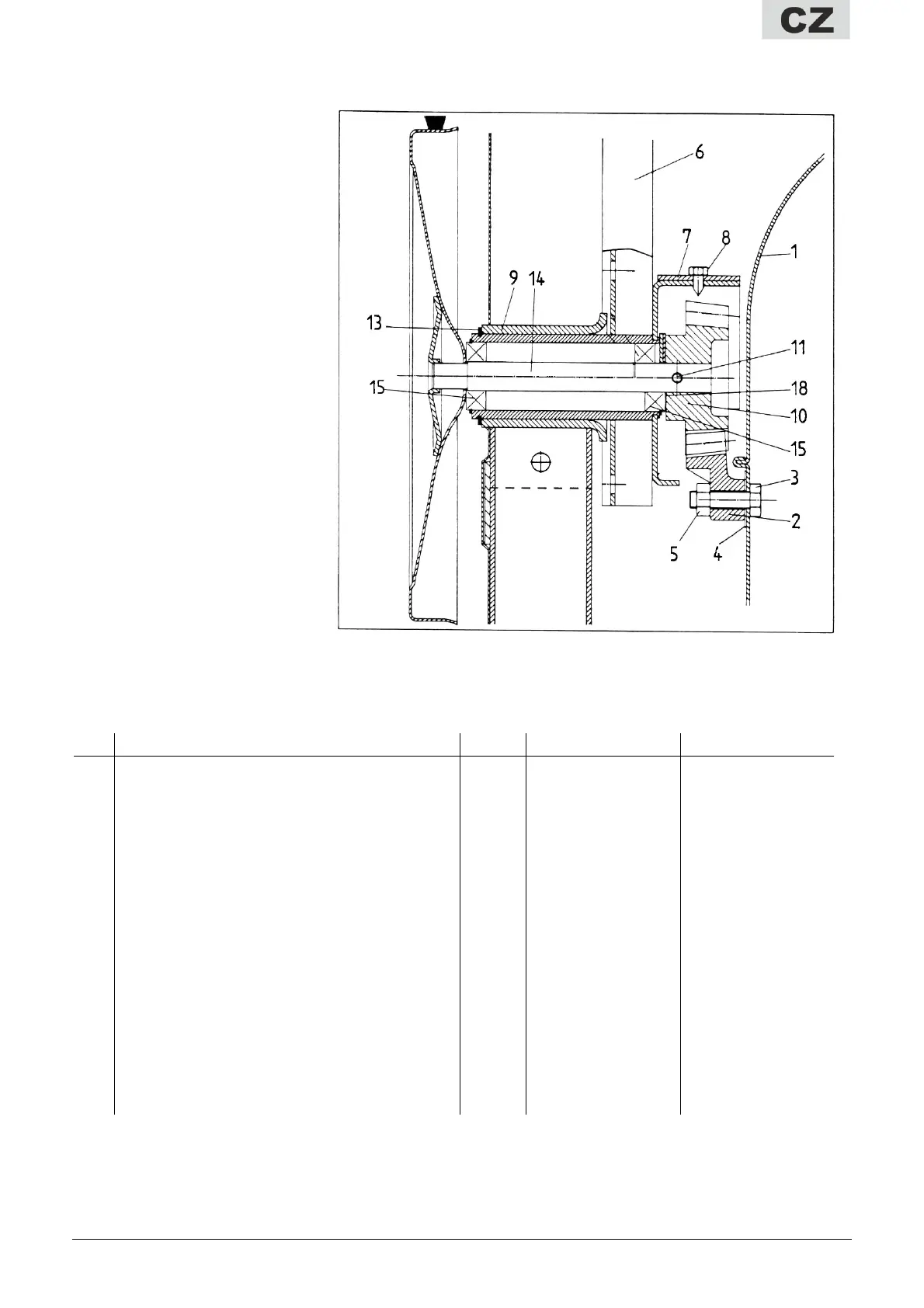

6.3.2 Demontáž hnacího pastorku a hnacího hřídele (obr. 3)
Po uvolnění šroubu (8)
demontujte plechový úhelník
(7).
Údery vytáhněte upínací kolík
(11).
Demontujte klínový řemen.
Demontujte motor a plechový
kryt.
Směrem k motorovému
prostoru demontujte hnací
hřídel společně s řemenicí (14).
Jestliže bude hnací pastorek
(10) pevně připevněn, je možné
mezi podložku (12) a hnací
pastorek (10) vrazit špičatý
šroubovák. Přitom na řemenici
otáčejte hnacím hřídelem (14).
Jestliže nebudete úspěšní, bude
nutné demontovat mísicí
buben, abyste mohli hnací
hřídel vytáhnout pomocí úderů.
Přehled dílů na obrázku 3
Pol. Název Ks Ident. č. S 180 Ident. č. S 230
1 Mísicí buben s pol. 2 1 51203 51205
2 Ozubený věnec s pol. 3–5 1 42783 42783
3 Šroub s šestihrannou hlavou M10x35 4/6 54547 54547
4 Příložný plech 4/6 41940 41940
5 Pojistná matice 4/6 48427 48427
6 Ložiskový třmen 1 52901 52902
7 Plechový úhelník s pol. 8 1 52921 52921
8 Šroub do plechu 6,3x19 1 48092 48092
9 Ložisko s upínacími díly 1 52924 52924
10 Hnací pastorek s pol. 11 1 44298 44298
11 Upínací kolík 1 48022 48022
13 Pojistka 1 40750 40750
14 Hnací hřídel, kompl.s řemenicí 1 32026 32026
15 Radiální kuličkové ložisko 6203.2RS - RN 1/2 44375 44375
18 Lícovaná podložka 17 x 24 1 49133 49133
Obr. 3
