20 Introduction

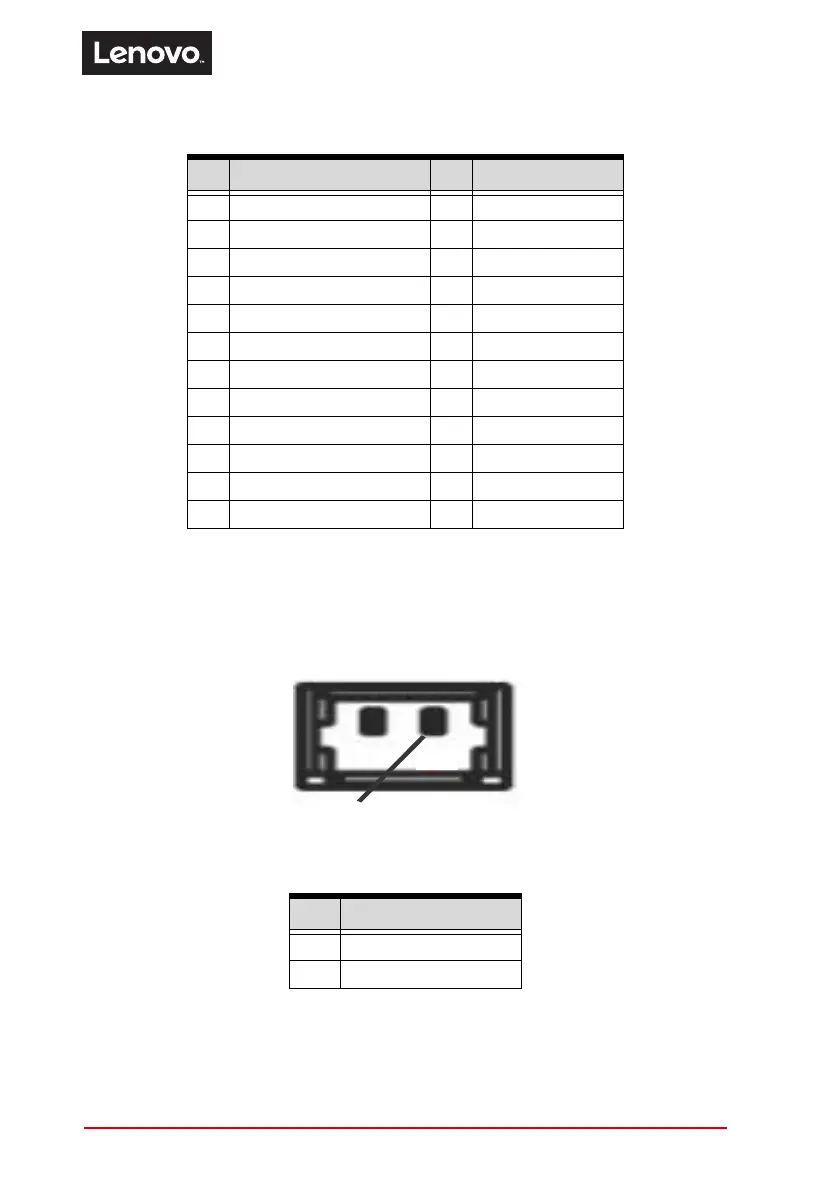

1.5.8 Extended Power Wafer
Providing internal connectors for the power button.
Table 1-12: Extended Power Header Connector Pin Definition
Pin Signal Pin Signal
1GND13+5V
2 SOC_SATA_TX1_P_C 14 +5V
3 SOC_SATA_TX1_N_C 15 +5V
4 GND 16 NC
5 SOC_SATA_RX1_N_C 17 GND
6 SOC_SATA_RX1_P_C 18 GND
7GND19GND
8NC20GND
9 +3.3V G1 GND
10 +3.3V G2 GND
11 +3.3V G3 GND
12 NC G4 GND
Table 1-11: SATA Wafer Pin Definition
Pin Signal
1 PWR_BTN_CN-L
2GND
1
