36

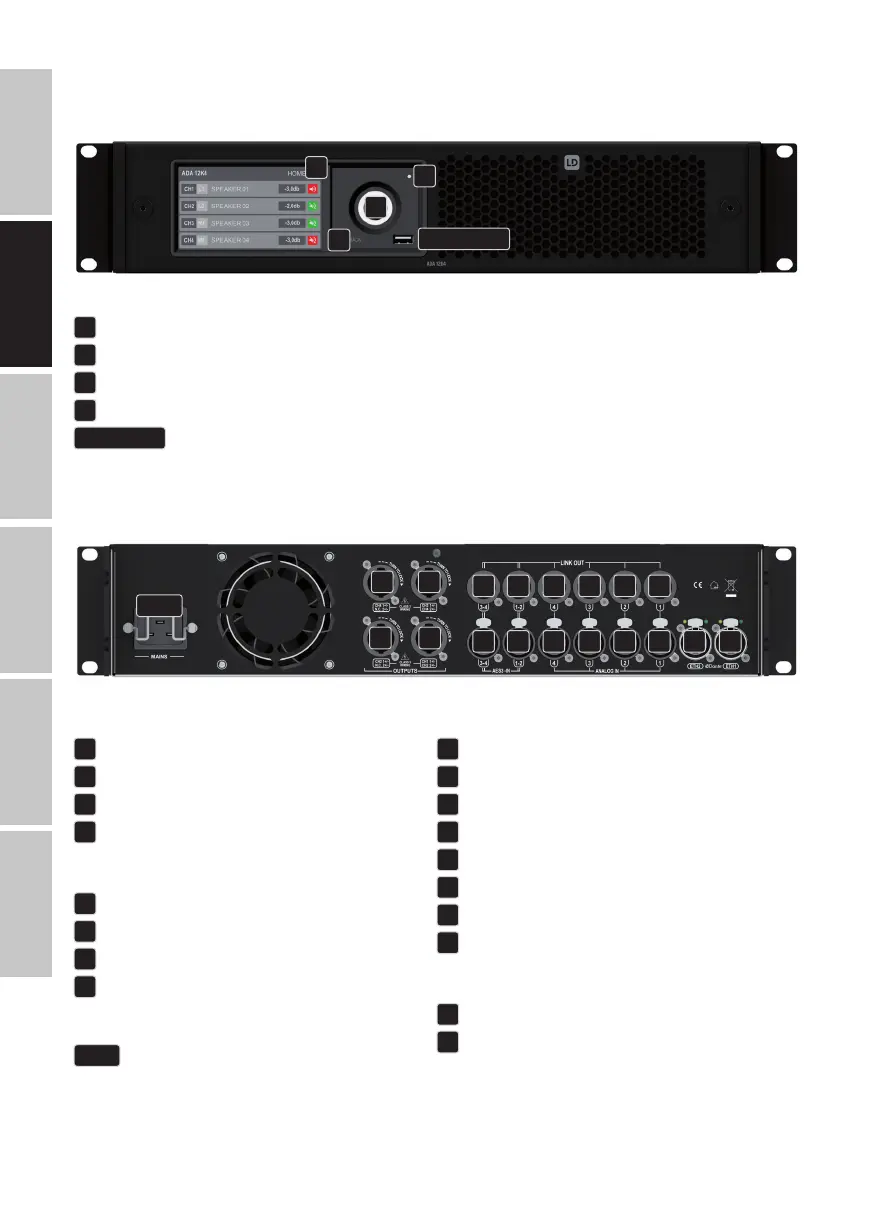

FRONTPLATTE
1
2
3
4
USB-Anschluss
BEDIENFELD
1
Hauptmenü
2
Dreh-Drück-Encoder
3
Power-Status-LED
4
Taste „Back/ArmoníaPlus Callback“
USB-Anschluss
Für Servicezwecke reserviert
RÜCKSEITE
10 9
8 7
14
12
13
11
22
18
21
17
20
16
19
15 24 23
IECC19
EINGANGSSEKTION
15
Eingang1 (XLR-F)
16
Eingang2 (XLR-F)
17
Eingang3 (XLR-F)
18
Eingang4 (XLR-F)
19
Link-Out1 (XLR-M)
20
Link-Out2 (XLR-M)
21
Link-Out3 (XLR-M)
22
Link-Out4 (XLR-M)
NETZWERKANSCHLÜSSE
23
ETH1 (RJ45)
24
ETH2 (RJ45)
AUSGANGSSEKTION
7
CH1 (1+/-) | CH2 (2+/-)
8
CH2 (1+/-) | N.C. (2+/-)
9
CH3 (1+/-) | CH4 (2+/-)
10
CH4 (1+/-) | N.C. (2+/-)
AES3
11
AES3 Eingang 1-2 (1GND/2+/3-)
12
AES3 Eingang 3-4 (1GND/2+/3-)
13
AES3 Link-Out 1-2 (1GND/2+/3-)
14
AES3 Link-Out 3-4 (1GND/2+/3-)
AC-NETZANSCHLUSS
IECC19
