13

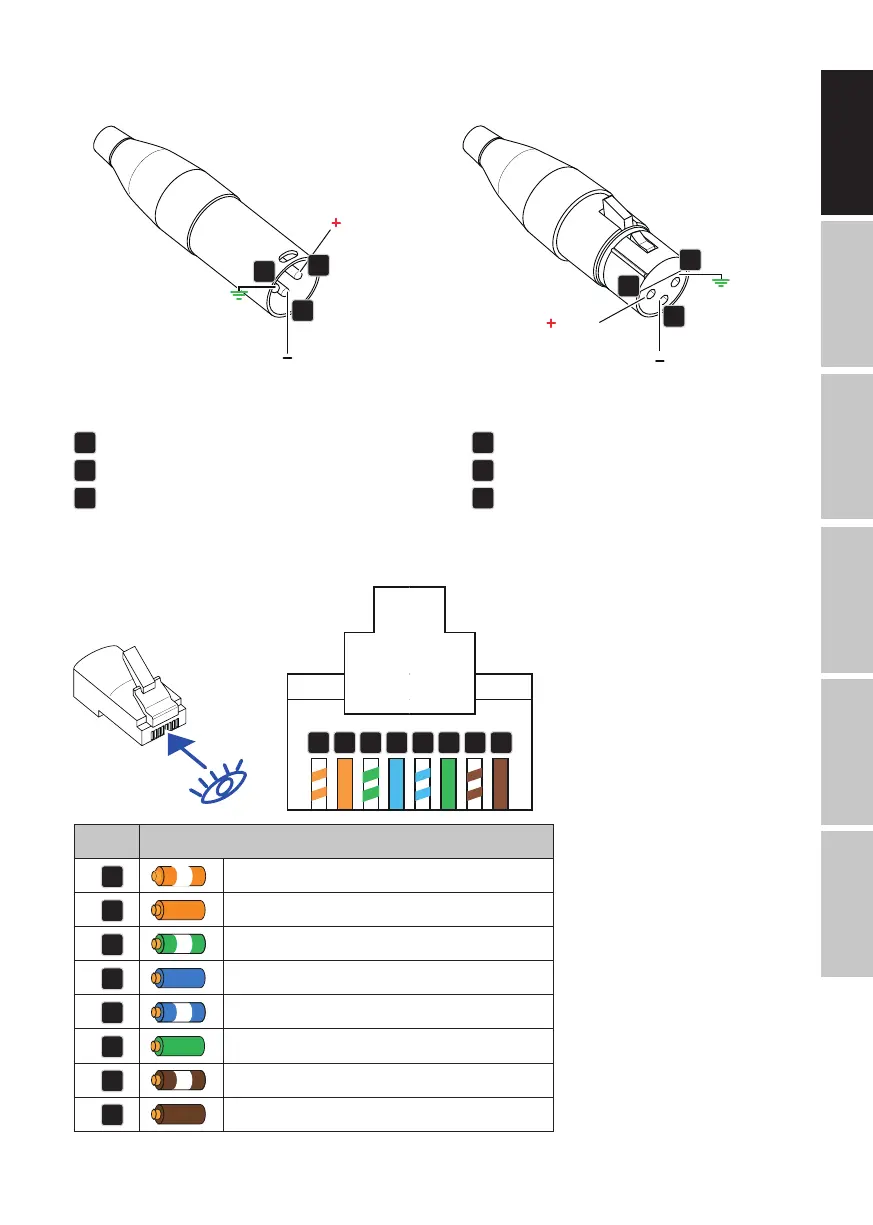

PINOUTS
GND
HOT
COLD
1
2
3
GND
HOT
COLD
1
2
3
ANALOG/AES3 INPUT XLR-M PINOUT
Pin# Terminal
1
Ground (GND)
2
Positive (+)
3
Negative (-)
ANALOG/AES3 LINK XLR-F PINOUT
Pin# Terminal
1
Ground (GND)
2
Positive (+)
3
Negative (-)
NETWORK CONNECTOR RJ45 PINOUT
1 2 3 4 5 6 7 8
PIN COLOR CODE (TIA/EIA-568-B)
1
ORANGE / WHITE
2
ORANGE
3
GREEN / WHITE
4
BLUE
5
BLUE / WHITE
6
GREEN
7
BROWN / WHITE
8
BROWN
DEUTSCHFRANÇAIS
ESPAÑOL
ENGLISH
ITALIANO POLSKI
