Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz

von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

3

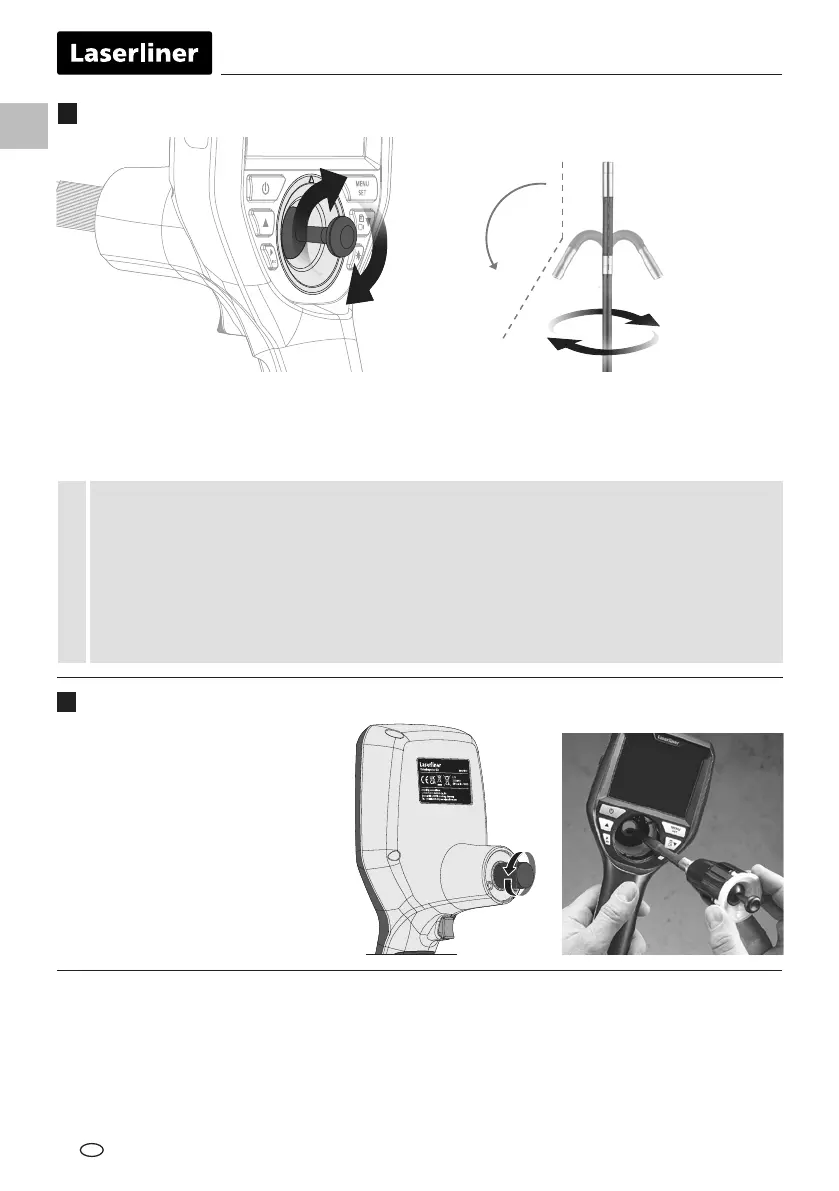

Austausch der Kameraeinheit

2

Ausrichten des Kamerakopfes

Die maximale Winkelstellung des 3D-Kamerakopfes beträgt im Neuzustand werksseitig 150°,

mit einer Toleranz von ± 10°. Dazu muss sich die Kamerasonde in völlig gerader Lage benden, also

ohne unnötige Kurven oder Biegungen. Durch normalen mechanischen Verschleiß kann sich die

maximale Winkelstellung im Laufe der Lebensdauer des Produkts verringern.

Der bewegliche 3D-Kamerakopf darf im angewinkelten Zustand nicht stark mechanisch

beansprucht werden. Die maximale Winkelstellung, den minimalen Biegeradius und

die maximale Zugkraft beachten, um den 3D-Kamerakopf nicht zu beschädigen.

Die Kamerasonde nicht ruckartig reißen oder schieben. Der Kamerakopf darf im Einsatz

niemals per Hand bewegt werden, sondern ausschließlich mit dem Steuerhebel. Im aufgerollten

Zustand darf die Kamerasonde weder per Hand noch per Steuerhebel bewegt werden.

Beschädigungen des 3D-Kamerakopfes und -sonde durch unsachgemäße Behandlung

sind von der Garantie ausgeschlossen.

!

1

2

Die Kameraeinheit lässt sich einfach

entnehmen und austauschen. Dazu

die Schraube lösen und die Kamera-

einheit am Steuerhebel herausziehen.

0°

360°

150°

±10°
