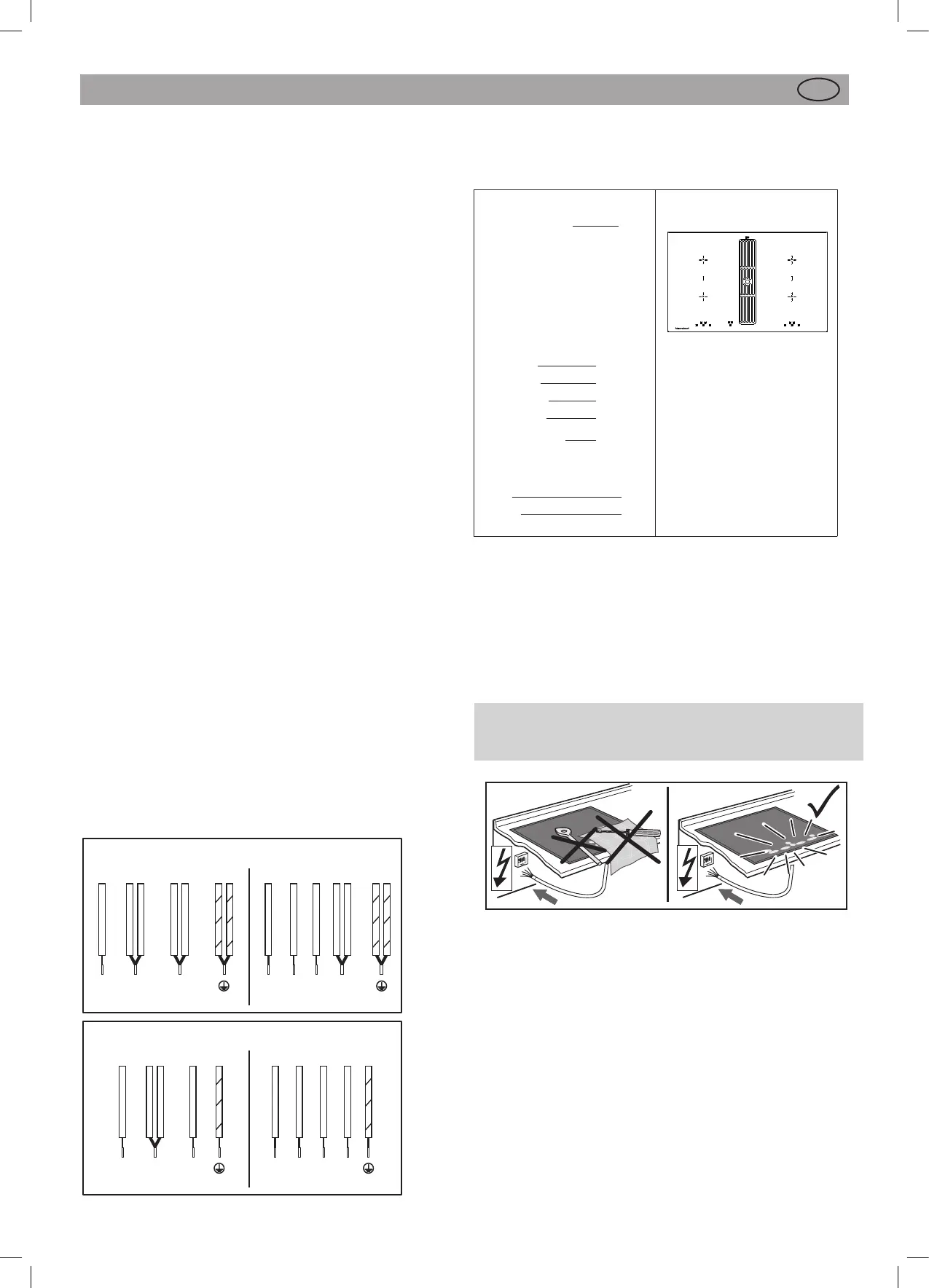

D
23
Elektrischer Anschluss
• Der elektrische Anschluss darf nur von einem autorisierten Fach-
mann vorgenommen werden!
• Die gesetzlichen Vorschriften und Anschlussbedingungen des
örtlichen Elektroversorgungsunternehmens müssen eingehalten
werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen, die
es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von
mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete
Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
Bei Anschluss und Reparatur Gerät mit einer dieser Einrichtun-
gen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei Ver-
sagen der Zugentlastung erst nach den stromführenden Adern
des Anschlusskabels auf Zug beansprucht wird.
• Die überschüssige Kabellänge muss aus dem Einbaubereich
unterhalb des Gerätes herausgezogen werden.
• Bitte beachten Sie, dass die vorhandene Netzspannung mit der
auf dem Typenschild übereinstimmt.
• Der vollständige Berührungsschutz muss durch den Einbau
sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leistungs-
elektronik führen.
Anschlusswerte
Netzspannung: 380-415V 3N~, 50/60Hz
Komponentennennspannung: 220-240V
Anschlussleitung werkseitig vorhanden
• Das Kochfeld ist werkseitig mit einer temperaturbeständigen
Anschlussleitung ausgestattet.
• Der Netzanschluss wird gemäß dem Anschlussschema vorge-
nommen, ausgenommen die Anschlussleitung ist bereits mit
einem Stecker ausgestattet.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist,
muss sie durch den Hersteller oder seinen Kundendienst oder
eine ähnlich qualizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Anschlussmöglichkeiten
Technische Daten
Inbetriebnahme
Nach dem Einbau des Feldes und nach dem Anlegen der Versor-
gungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test der
Steuerung und es wird eine Serviceinformation für den Kundendienst
angezeigt.
Mit einem Schwamm und Spülwasser kurz über die Oberäche des
Kochfeldes wischen und anschließend trockenreiben.
Montage
Abmessungen Kochfeld
Höhe/Breite/Tiefe mm
Kochzonen
vorne links cm / kW
hinten links cm / kW
hinten rechts cm / kW
vorne rechts cm / kW
Brückenfunktion cm / kW
Kochfeld kW
Lüfter kW
Plasma kW
170 x 830 x 515
19 x 21 / 1,6 (1,85)*
19 x 21 / 2,1 (3,00)*
19 x 21 / 1,6 (1,85)*
19 x 21 / 2,1 (3,00)*
39 x 21 / 3,7
7,4
0,115
0,01
* Leistung bei eingeschalteter Powerstufe.
Wichtig
Zum Netzanschluss dürfen keine Gegenstände auf den
Touch-Control Sensortasten vorhanden sein!
380-415 V 2N˜
L1 L1L2 L2 L3N N
schwarz
schwarz
braun
braun
grau
blau
grün-gelb
grau
blau
grün-gelb
380-415 V 3N˜
380-415 V 2N˜
L1 L1L2 L2 L3N N
schwarz
schwarz
braun
weiß
weiß
grün-gelb
grün-gelb
braun
grau
grau
blau
blau
grün-gelb
grün-gelb
380-415 V 3N˜
