Zusammenbau Abluftsystem

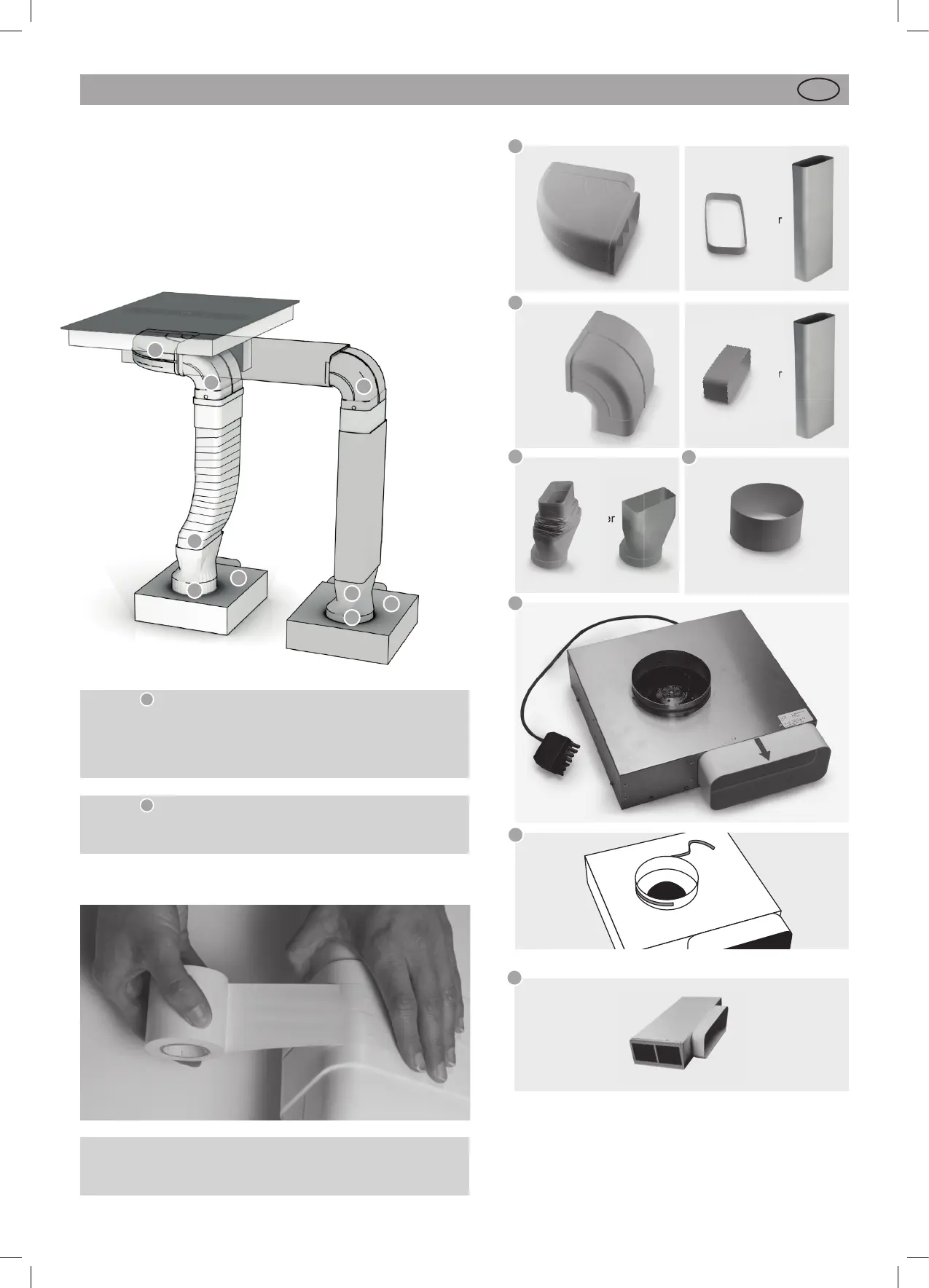

Die Verbindung zwischen Kochfeld und Lüfter kann mit einem
Flexschlauch oder einem Flachkanal erfolgen.
Die Abluftkomponenten einer dieser beiden Varianten liegen dem
Kochfeld bei und werden gemäß Abbildung ineinander gesteckt.
Den Flachkanal nach Bedarf in der Länge mit einer Feinsäge kürzen.
Wichtig:
Alle Komponenten müssen nach dem Zusammenstecken mit dem
beiliegendem Klebeband wie abgebildet dicht verklebt werden.
a
c
c
d
d
e
e
b
Variante
Flachkanal
Variante
Flexschlauch
Zu Punkt
Das exible Verbindungsstück wird bei einer Arbeitsplattentiefe von
600 mm verwendet. Achten Sie bei der Verlegung auf eine möglichst
stramme und faltenfreie Installation. Kürzen Sie hierzu über üssiges
Material.
Zu Punkt
Vor dem Aufstecken des Übergangstücks (d) auf den Sockellüfter (e)
Dichtband am Anschlussstutzen Sockellüfter (f) anbringen.
c
f
b
Lüfter
Abluftkanal-Komponenten (inklusive)
oder
oder
oder
a
b
c
d
e
Dichtband
Sockel lter (optional):
g
f
Aktivkohle lter
oder
oder
oder
Montage
