21
Achtung!
Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.
Schließen Sie immer den Schutzleiter mit an.
Beachten Sie das Anschlussschema.
Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen,
verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen
hinein.
* laut EN 60 335-2-6

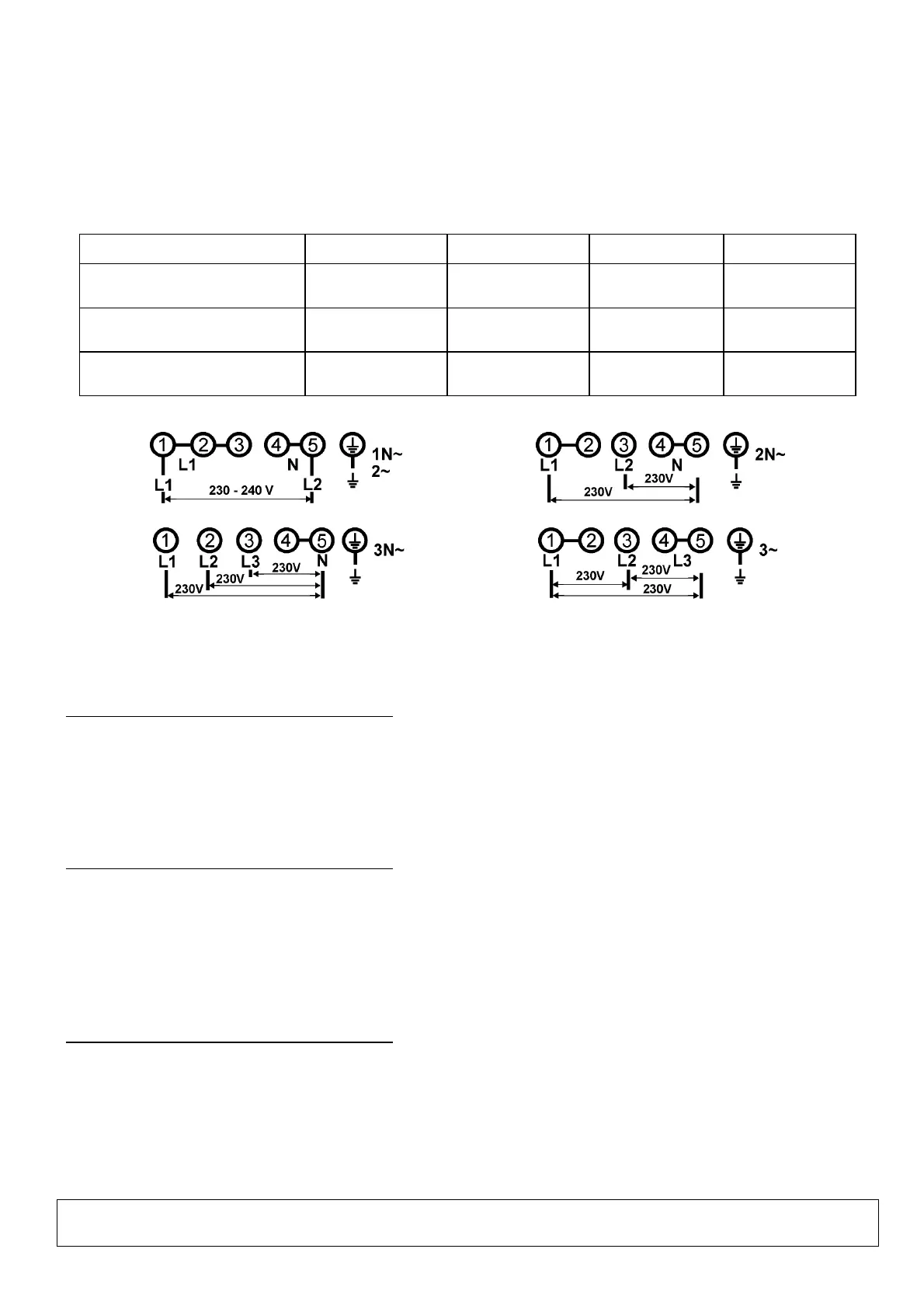

Anschluss des Kochfeldes :
Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die
sich im Gehäuse befinden.
Einphasiger Anschluss 230V~ 1P+N
Bringen Sie je eine Polbrücke zwischen Anschlussklemme 1,2 und 3, sowie zwischen
Anschlussklemme 4 und 5.
Befestigen Sie den Schutzleiter an die vorgesehene Anschlussklemme, den Neutralleiter an
Anschlussklemme 4 oder 5, die Polleiter L1 an Anschlussklemme 1,2 oder 3.
Zweiphasigen Anschluss 400V~ 2P+N
Bringen Sie je eine Polbrücke zwischen Anschlussklemme 1 und 2, sowie zwischen
Anschlussklemme 4 und 5.
Befestigen Sie den Schutzleiter an die vorgesehene Anschlussklemme, den Neutralleiter an
Anschlussklemme 4 oder 5, die Polleiter L1 an Anschlussklemme 1 oder 2 und die Polleiter L2 an
Anschlussklemme 3.
Dreiphasigen Anschluss 400V~ 3P+N
Bringen Sie je eine Polbrücke zwischen Anschlussklemme 4 und 5.
Befestigen Sie den Schutzleiter an die vorgesehene Anschlussklemme, den Neutralleiter an
Anschlussklemme 4 oder 5, die Polleiter L1 an Anschlussklemme 1, die Polleiter L2 an
Anschlussklemme 2 und die Polleiter L3 an Anschlussklemme 3.
Achtung ! Die Drähte korrekt hineinstecken. Die Schrauben fest anziehen.
Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht
vorhandenen oder unrichtigem Erdungsanschluss entstehen.
Netz Anschluss Durchmesser Kabel Sicherung
230 V~ 50/60 Hz 1 Phase + N 3 x 4 mm²
H 05 VV - F
H 05 RR - F
40 A *
400V~ 50/60Hz 2 Phasen + N 4 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
400V~ 50/60Hz 3 Phasen + N 5 x 1.5 mm²
H 05 VV - F
H 05 RR - F
16 A *
