Attenzione!
Questo apparecchio può solo essere collegato ad una rete elettrica a 230 V~ 50/60 Hz
Collegare sempre il cavo di terra.
Rispettare il diagramma di connessione.
Rete
Connessione
Diametro cavo
Cavo
Fusibile di protezione
230V~ 50/60Hz
1 Phase + N
3 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
400V~ 50/60Hz
2 Phasen + N
4 x 1.5 mm²
H 05 VV - F
H 05 RR - F
16 A *
* Calcolato con il fattore di simultaneità secondo la norma EN 60 335-2-6

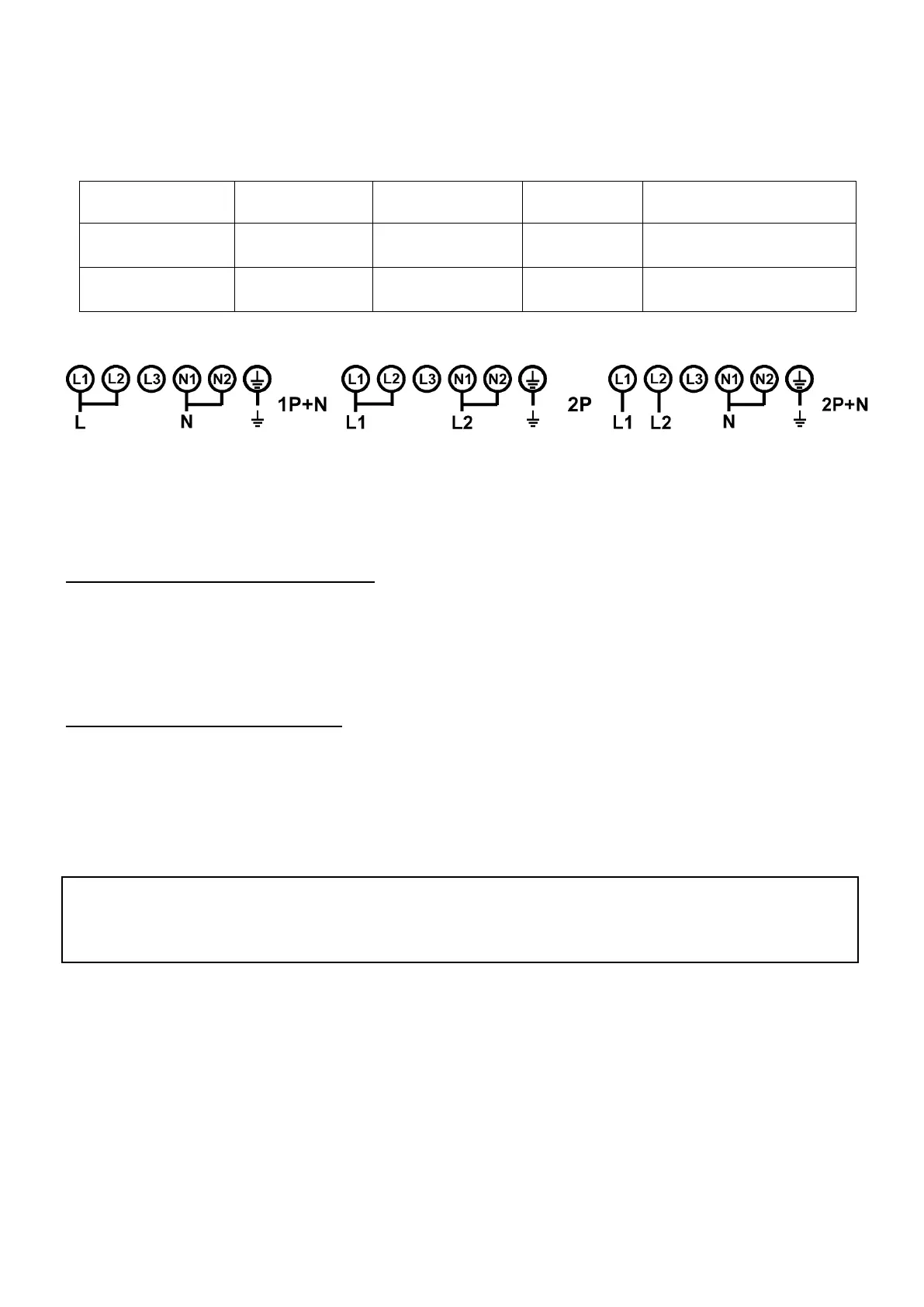

Collegamento del piano di cottura
Per le diverse possibilità di allacciamento elettrico, usare i ponti di connessione in ottone situati
nella scatola di collegamento.
Collegamento monofase 230V~1P+N
Mettere un ponte di connessione tra i morsetti di collegamento L1 e L2, quindi tra i morsetti di
collegamento N1 e N2.
Fissare il collegamento di terra al morsetto di « terra », il neutro al morsetto N1 o N2, la fase L al
morsetto L1 o L2.
Collegamento bifase 400V~2P+N
Mettere un ponte di connessione tra i morsetti di collegamento N1 e N2.
Fissare il collegamento di terra al morsetto di « terra », il neutro al morsetto N1 o N2, la fase L1 al
morsetto L1 e la fase L2 al morsetto L2.
Attenzione! Assicurarsi di aver fissato correttamente i cavi e i ponticelli e di aver serrato
correttamente le viti.
Il fab
Il fabbricante declina qualsiasi responsabilità per ogni incidente risultante da
connessione sbagliata dell’apparecchio, incluso l’utilizzo di un apparecchio non
correttamente messo a terra, o connesso con una messa a terra difettosa.
