Выпуск воздуха из фильтрующей вытяжки

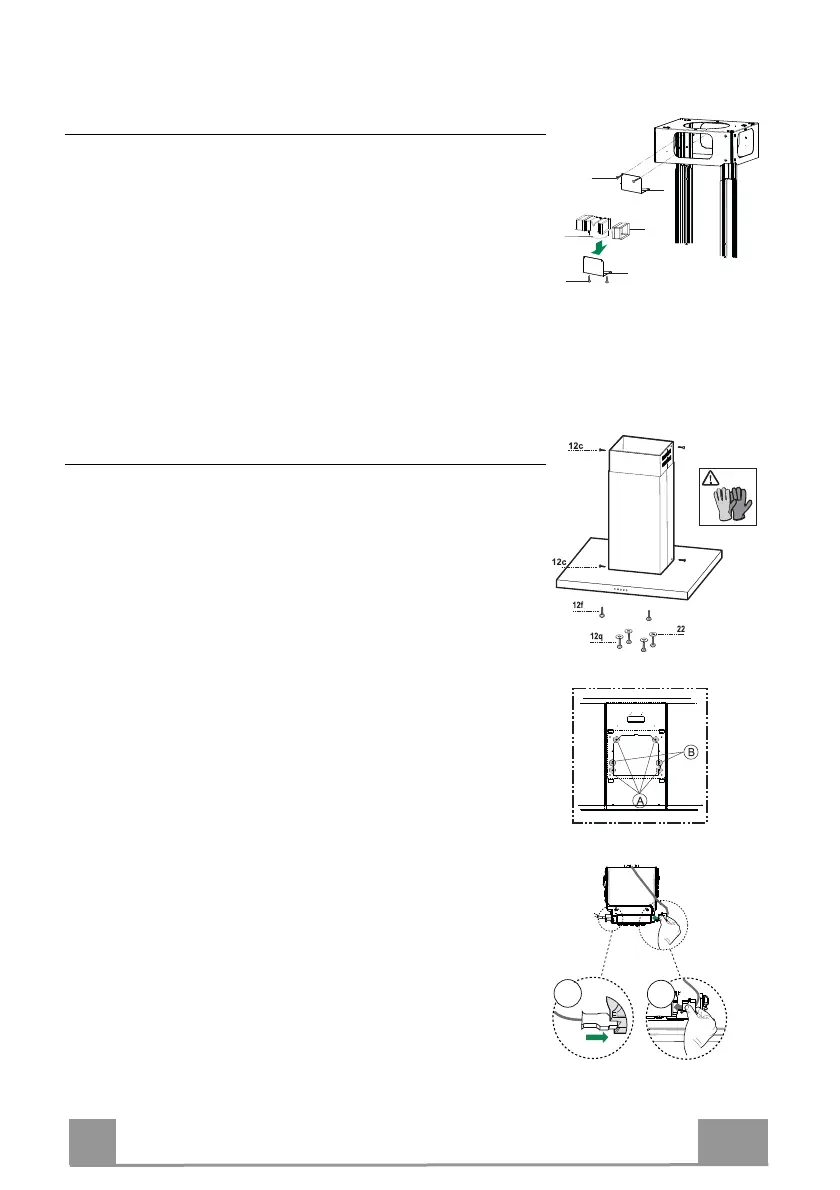

• Вставьте сбоку удлинители штуцера 14.1 в штуцер 15.
• Вставьте штуцер 15 в опорную скобу 7.3 и закрепите его винтами.
• Прикрепите опорную скобу 7.3 винтами к верхней стороне.
• Проверьте, чтобы выходы удлинителей штуцера 14.1 совпали с
отверстиями дымохода как по горизонтали, так и по вертикали.
• Соедините штуцер 15 с выпускным отв
ерстием в корпусе вытяжки
жесткой или гибкой трубкой ø 150 мм по усмотрению
монтажника.
• Проверьте наличие фильтров против запахов на активированном
угле.
7.3
7.3
12c
12e
15
14.1
Установка дымохода и крепление корпуса вытяжки
• Установить верхний дымоход и закрепить его в верхней части к
решетке входящими в комплект 2 винтами 12c (2,9 x 6,5).
• Аналогично установить нижний дымоход и закрепить его в ниж-
ней части к решетке входящими в комплект 2 винтами 12c (2,9 x
6,5).
Прежде чем закрепить корпус вытяжки на каркасе:
• вкрутить наполовину 2 винта 12f в нижней части каркаса с бо
ковой
стороны, учитывая положение 2 предусмотренных отверстий;
• снять жировые фильтры с корпуса вытяжки;
• снять угольные фильтры, предотвращающие появление запахов
(если таковые предусмотрены).
• Поднять корпус вытяжки и вставить винты 12f в щелевые отвер-
стия (поз. A) до упора.
• Закрепить снизу корпус вытяжки на подготовленном каркасе (поз.
В), пользуясь 4 винтами 12q и 4 ша
йбами 22, прилагаемыми в
комплекте, и затянуть окончательно все винты.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
• Соедините вытяжку с сетью питания; для этого установите двух-
полюсный выключатель с минимальным разведением контактов 3
мм.
• Выньте жировые фильтры (см. раздел "Обслуживание") и
проверьте, чтобы разъем питающего кабеля (A) был правильно
вставлен в розетку вытяжки.
• Вставьте разъем B в свободную розетку на боковой панели
вытяжки
A
B
