RU
8
89
УСТАНОВКА
Отверстия в потолке/полке и крепление решетки
ОТВЕРСТИЯ В ПОТОЛКЕ/ПОЛКЕ

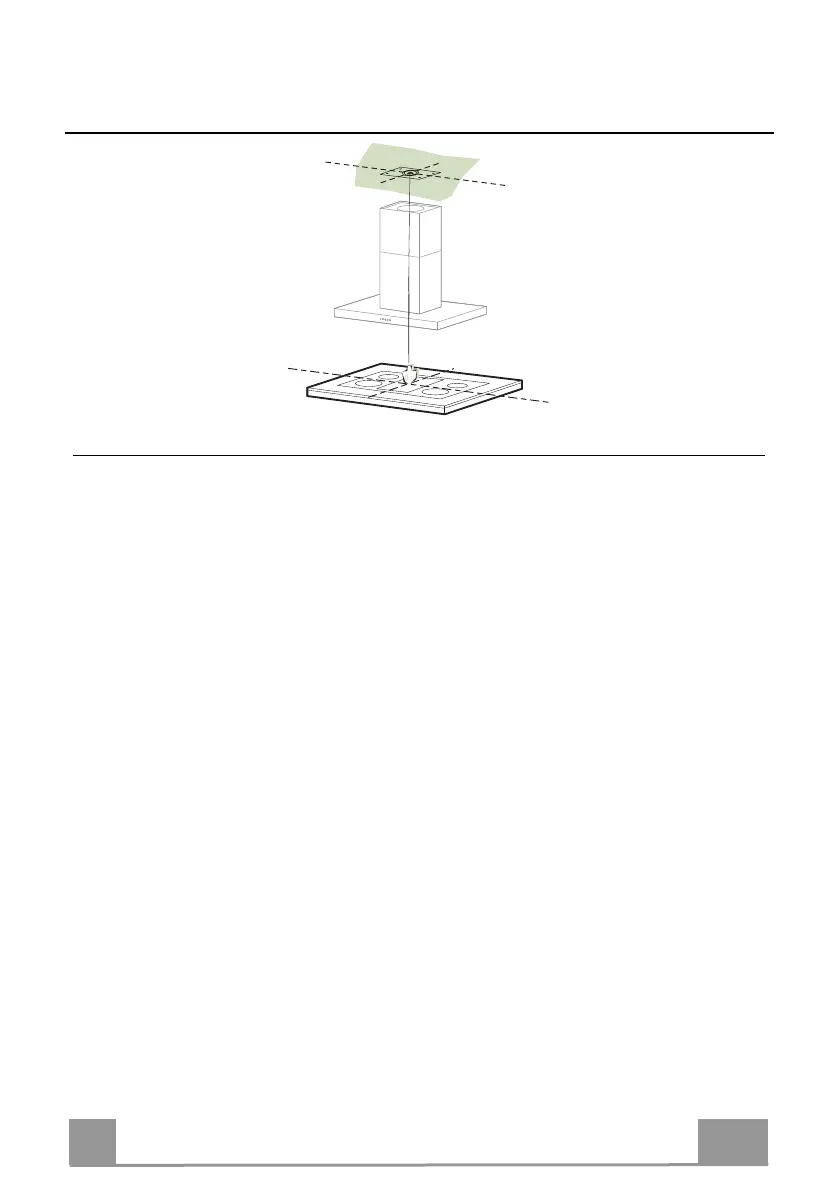

• При помощи отвеса отметьте на потолке/полке крепления центр плиты.
• Приложите к потолку/полке входящий в комплект калибр сверления 21, совместите
его центр с обозначенным ранее центром и совместите оси калибра с осями плиты.
• Отметьте центры отверстий калибра.
Просверлите отверстия в обозначенных точках:
• Массивный бетонный потолок: в зависимости от размера исп
ользуемых для бетона
вкладышей.
• Потолок из полого кирпича толщиной 20 мм: Ø 10 мм (сразу вставьте прилагаемые
вкладыши 11).
• Потолок из деревянных балок: в зависимости от размера используемых для дерева
винтов.
• Деревянная полка: Ø 7 мм.
• Прокладка электрического кабеля питания: Ø 10 мм.
• Выпуск воздуха (всасывающая вытяжка): в з
ависимости от диаметра соединитель-
ной трубки с внешней отводящей трубой.
Привинтите крест накрест, оставив до потолка расстояние 4-5 мм, два винта:
• для массивного бетонного потолка – вкладыши для бетона, не входят в комплект.
• для потолка из полого кирпича толщиной прим. 20 мм – винты 12h, входят в
комплект.
• для потолка из деревянных балок – винты для дерева, не вход
ят в комплект.
• для деревянной полки - винты 12g с входящими в комплект шайбами 22 и гайками 23.
