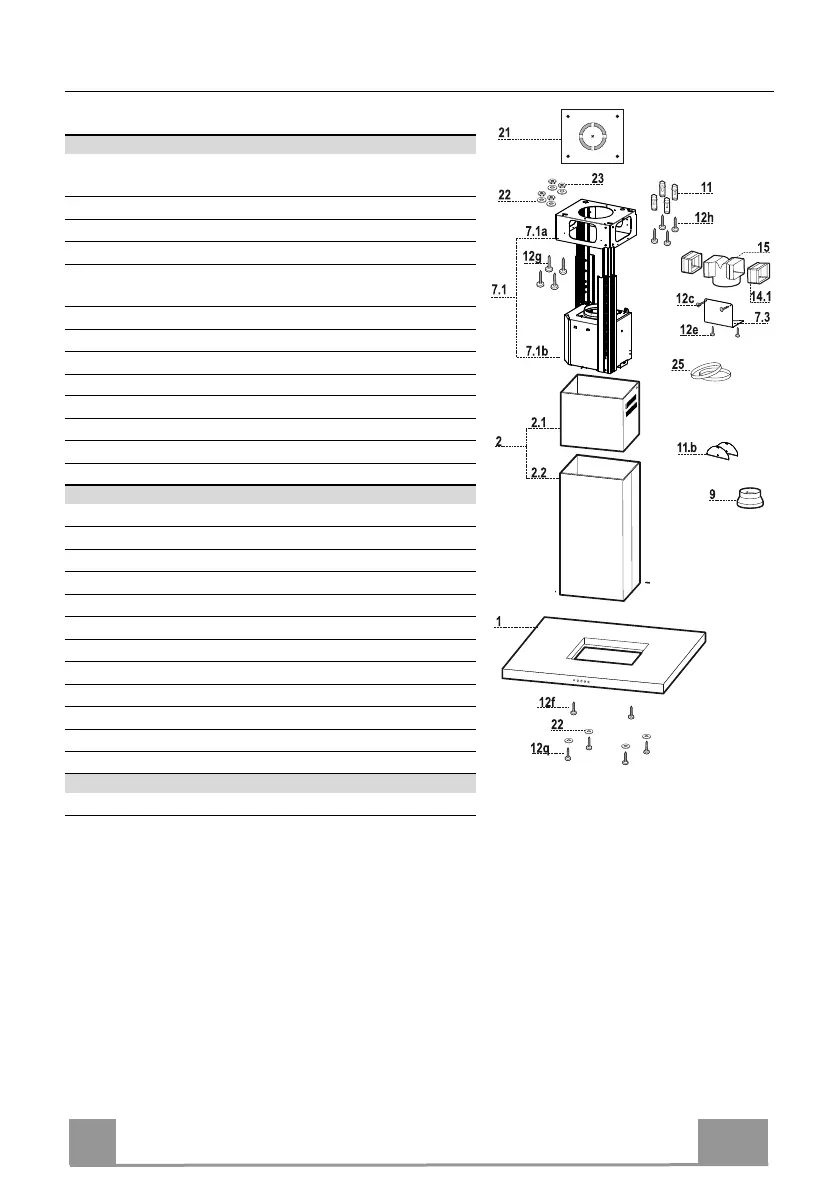

ХАРАКТЕРИСТИКИ
Части
Об. Кол. Части изделия
1 1 Корпус вытяжки в комплекте с устройствами
управления, освещением, фильтрами
2 1 Телескопический дымоход, состоящий из:
2.1 1 Верхняя часть дымохода
2.2 1 Нижняя часть дымохода
7.1 1 Телескопическая решетчатая конструкция с
вытяжным устройством в комплекте с:
7.1a 1 верхним решетчатым каркасом
7.1b 1 нижним решетчатым каркасом
9 1 Переходный фланец ø 150-120 мм
11b 2 Щиток
14.1 2 Удлинитель выпускного штуцера воздуха
15 1 Выпускной штуцер воздуха
25 Трубные зажимы (не включены)
Об. Кол. Установочные компоненты
7.3 1 Крепежная скоба выпускного штуцера воздуха
11 4 Вкладыши ø 10
12с 2 Винты 2,9 х 6,5
12e 2 Винты 2,9 х 9,5
12f 2 Винты М4 х 80
12g 4 Винты M6 x 80
12h 4 Винты 5,2 х 70
12q 4 Винты 3,5 х 9,5
21 1 Калибр сверления
22 8 Шайбы ø 6,4
23 4 Гайки M6
Кол. Документация
1 Руководство по эксплуатации
RU
87
