GR
8
81

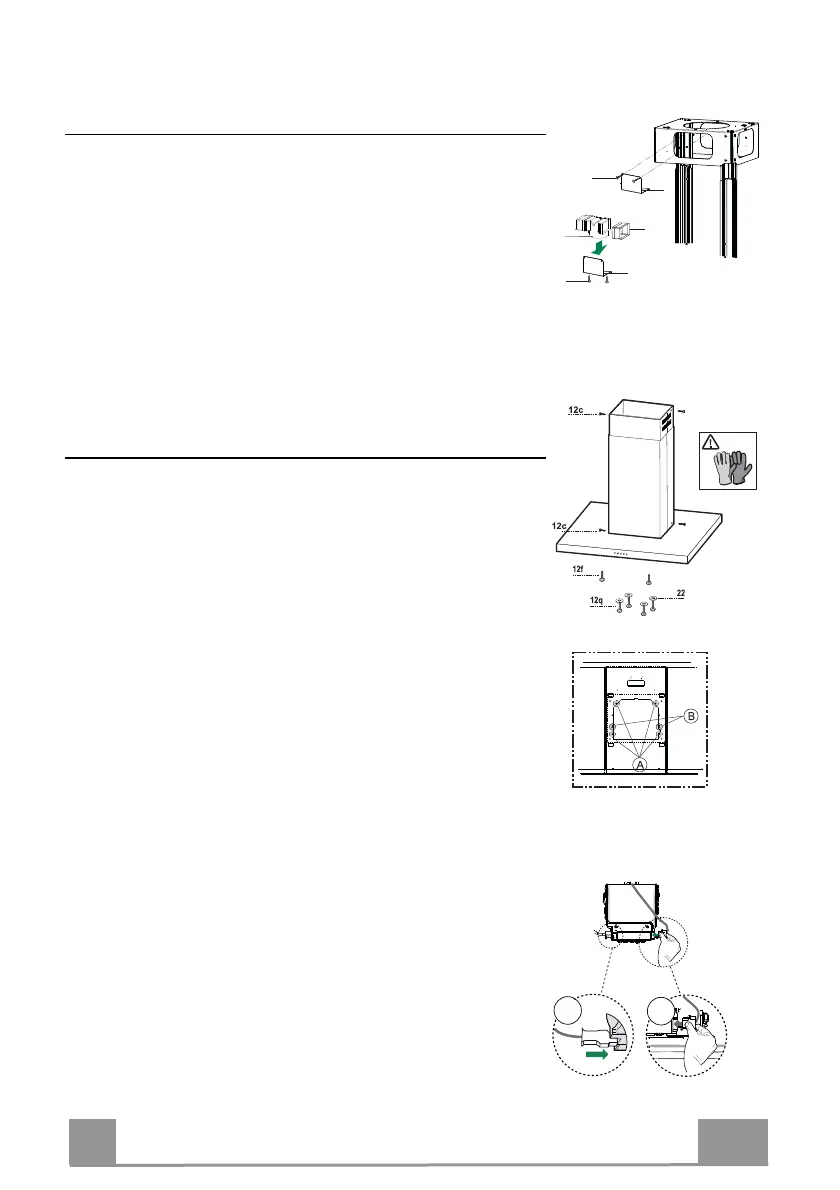

Έξοδος αέρα μοντέλου ανακύκλωσης
• Τοποθετήστε από τα πλευρά τις προεκτάσεις 14.1 στο ρακόρ
15.
• Τοποθετήστε το ρακόρ 15 στο στήριγμα 7.3 στερεώνοντάς το
με τις βίδες.
• Στερεώστε το στήριγμα 7.3 στο πάνω μέρος με τις βίδες.
• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων 14.1 συμπίπτει με
τα στόμια της καμινάδας οριζοντίως και καθέτως.
• Συνδέστε το ρακόρ 15 στην έξο
δο του σώματος απορροφητή-
ρα με έναν άκαμπτο ή εύκαμπτο σωλήνα Φ 150 mm, η επιλογή
του οποίου επαφίεται στον εγκαταστάτη.
• Βεβαιωθείτε για την παρουσία του φίλτρου ενεργού άνθρακα.
7.3
7.3
12c
12e
15
14.1
Τοποθέτηση καμινάδας και στερέωση σώματος απορροφη-
τήρα
• Τοποθετήστε την πάνω καμινάδα και στερεώστε στο πάνω μέ-
ρος στο στύλο με 2 βίδες 12c (2,9 x 6,5) που παρέχονται.
• Αναλόγως τοποθετήστε την κάτω καμινάδα και στερεώστε στο
κάτω μέρος στο στύλο με 2 βίδες 12c (2,9 x 6,5) που παρέχο-
νται.
Πριν στερεώσετε το σώμα απορροφητήρα στο στύλο:
• Βιδώστε κατά το ήμισυ τις 2 βίδες 12f στο κάτω μέρος το
υ
στύλου σε πλαϊνή θέση σε αντιστοιχία με τις 2 υπάρχουσες ο-
πές.
• Βγάλτε τα φίλτρα για λίπη από το σώμα απορροφητήρα.
• Αφαιρέστε τυχόν φίλτρα ενεργού άνθρακα.
• Ανασηκώστε το σώμα του απορροφητήρα και προσαρμόστε
τις βίδες 12f στα ανοίγματα (A) μέχρι να ασφαλίσουν.
• Στερεώστε από κάτω με τις 4 βίδες 12q και τις 4 ροδέλες 22
που παρέχονται το σώμα απορ
ροφητήρα στο στύλο (Β) και
σφίξτε οριστικά όλες τις βίδες.
ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ
• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας δι-
πολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. "Συντήρηση") και
βεβαιωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου (A)
έχει συνδεθεί σωστά στην υποδοχή της μονάδας αναρρόφησης.
• Συνδέστε το συνδετήρα B στην υποδοχή που έχει μείνει
ελεύθερη στο πλ
άι του απορροφητήρα.
A
B
