ΕΓΚΑΤΑΣΤΑΣΗ
Διάτρηση οροφής/ραφιού και στερέωση στύλου
ΔΙΑΤΡΗΣΗ ΟΡΟΦΗΣ/ΡΑΦΙΟΥ

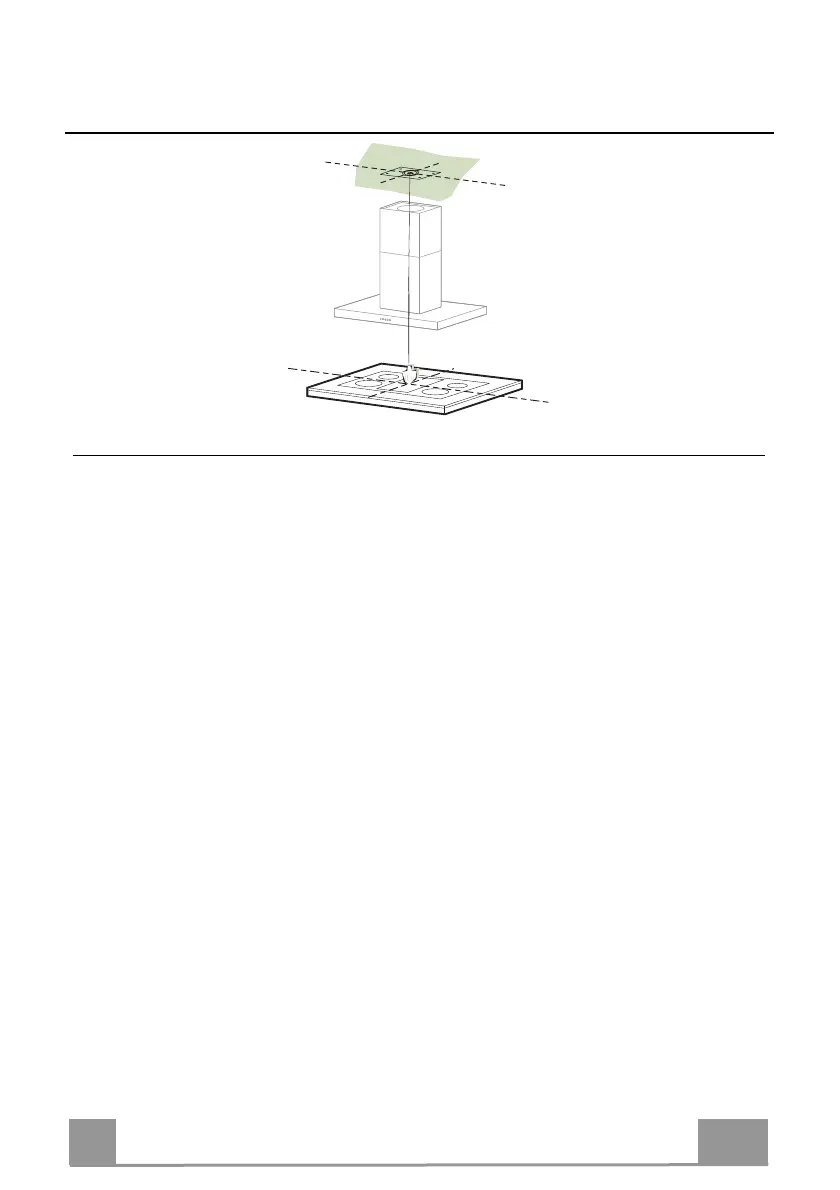

• Με τη βοήθεια ενός νήματος στάθμης σημειώστε πάνω στην οροφή/ράφι στήριξης το κέ-
ντρο της επιφάνειας των εστιών.
• Ακουμπήστε στην οροφή/ράφι το υπόδειγμα διάτρησης 21 που παρέχεται, έτσι ώστε το κέ-
ντρο του να συμπέσει με το κέντρο που έχετε σημαδεύσει και ευθυγραμμίστε τους άξονες
του υποδείγματο
ς με τους άξονες της επιφάνειας των εστιών.
• Σημειώστε τα κέντρα των οπών του υποδείγματος.
Τρυπήστε τα ακόλουθα σημεία:
• Οροφή από συμπαγές σκυρόδεμα: ανάλογα με τα ούπα για σκυρόδεμα που χρησιμο-
ποιούνται.
• Οροφή από τούβλα με αεροθάλαμο, πάχους 20 mm: Φ 10 mm (τοποθετήστε αμέσως τα
ούπα του εξοπλισμού 11).
• Οροφή από ξύλινα δο
κάρια: ανάλογα με τις ξυλόβιδες που χρησιμοποιούνται.
• Ξύλινο ράφι: Φ 7 mm.
• Διέλευση του ηλεκτρικού καλωδίου τροφοδοσίας: Φ 10 mm.
• Έξοδος αέρα (μοντέλο απαγωγής): ανάλογα με τη διάμετρο της σύνδεσης στο σωλήνα
εξωτερικής εκκένωσης.
Βιδώστε σταυρωτά δύο βίδες αφήνοντας 4-5 mm από την οροφή:
• για συμπαγές σκυρόδεμα, ούπα για σκυρόδεμα, δεν παρέχονται.
• για κατασκευή από τούβλα με αεροθάλ
αμο, πάχους 20 mm περίπου, βίδες 12h, που πα-
ρέχονται.
• για ξύλινα δοκάρια, ξυλόβιδες, δεν παρέχονται.
• για ξύλινο ράφι, βίδες 12g με ροδέλες 22 και παξιμάδια 23, που παρέχονται.
