GR
7
77
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

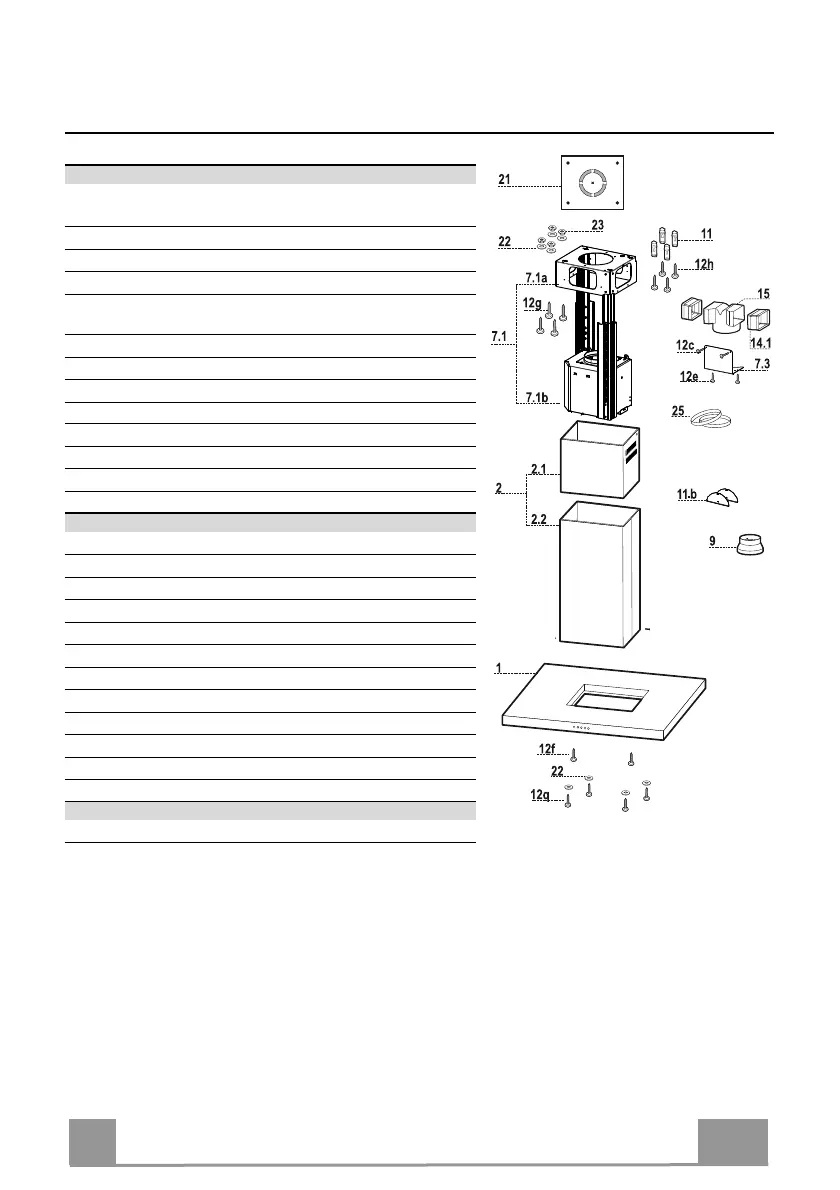

Εξαρτήματα
Αναφ. Ποσ. Εξαρτήματα της συσκευής
1 1 Σώμα απορροφητήρα με: Χειριστήρια, Φωτισμό, Φίλ-
τρα
2 1 Τηλεσκοπική καμινάδα αποτελούμενη από:
2.1 1 Πάνω καμινάδα
2.2 1 Κάτω καμινάδα
7.1 1 Τηλεσκοπικός στύλος με απορροφητήρα, αποτελούμε-
νος από:
7.1a 1 Πάνω στύλος
7.1b 1 Κάτω στύλος
9 1 Φλάντζα συστολής Φ 150-120 mm
11b 2 Πτερύγια
14.1 2 Προέκταση ρακόρ εξόδου αέρα
15 1 Ρακόρ εξόδου αέρα
25 Κολάρα (δεν περιλαμβάνονται)
Αναφ. Ποσ. Εξαρτήματα για την εγκατάσταση
7.3 1 Στήριγμα στερέωσης ρακόρ εξόδου αέρα
11 4 Ούπα Φ 10
12c 2 Βίδες 2,9 x 6,5
12e 2 Βίδες 2,9 x 9,5
12f 2 Βίδες M4 x 80
12g 4 Βίδες M6 x 80
12h 4 Βίδες 5,2 x 70
12q 4 Βίδες 3,5 x 9,5
21 1 Υπόδειγμα διάτρησης
22 8 Ροδέλες Φ 6,4
23 4 Παξιμάδια M6
Ποσ. Έντυπα
1 Εγχειρίδιο οδηγιών
