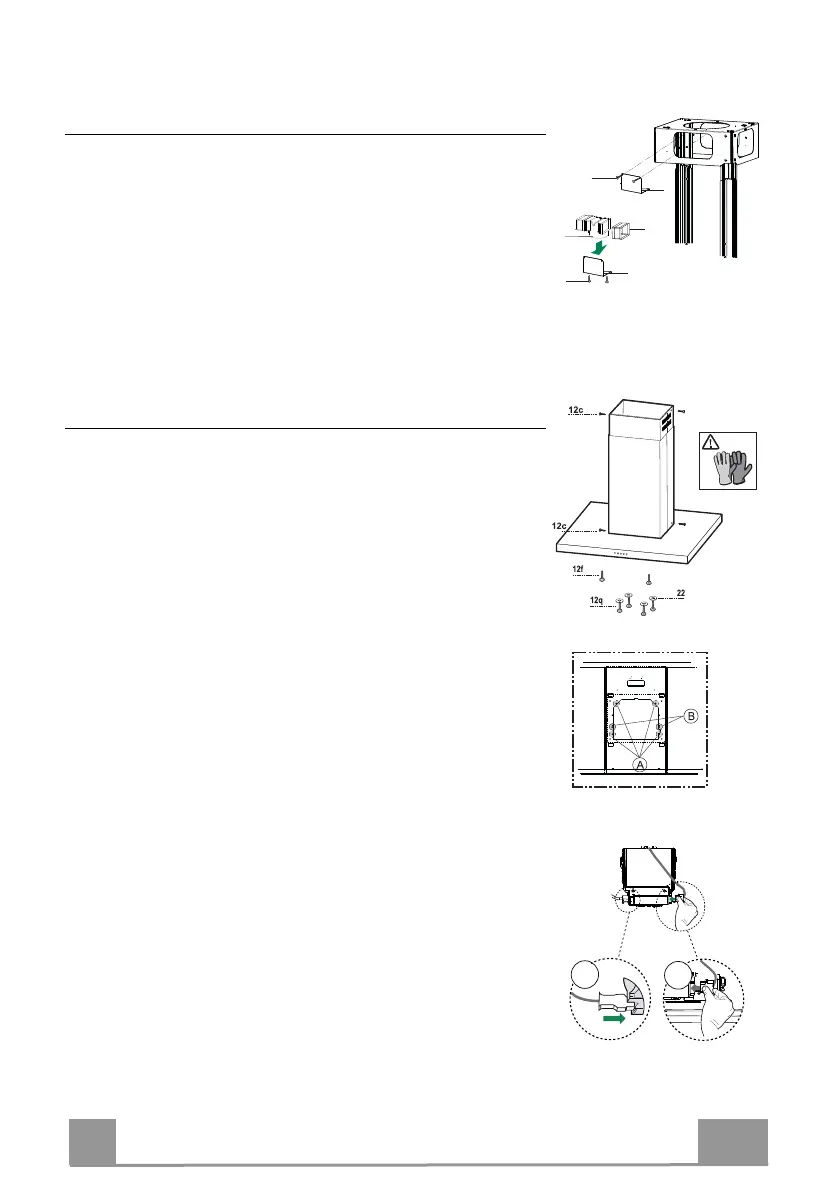

Salida aire versión filtrante
• Introducir lateralmente las extensiones racor 14.1 en el racor 15.
• Introducir el racor 15 en la brida de soporte 7.3 fijándolo con los tornillos.
• Fijar la brida de soporte 7.3 fijándola con los tornillos a la parte superior.
• Comprobar que la salida de las extensiones racor 14.1 quede en el punto
correspondiente a las bocas de la chimenea tanto en horizontal como en
vertical..
• Conectar el racor 15 a la salida del cuerpo campana mediante un tubo
rígido o flexible de ø150 mm, cuya selección se deja al instalador.
• Comprobar la presencia del filtro al carbono activo.
7.3
7.3
12c
12e
15
14.1
Montaje de la chimenea y fijación del cuerpo de la campana
• Colocar la chimenea superior y fijarla en la parte superior del armazón
con 2 tornillos 12c en dotación.
• De igual manera, colocar la chimenea inferior y fijarla en la parte inferior
del armazón con 2 tornillos 12c en dotación.
Antes de fijar el cuerpo de la campana al poste.
• Atornillar hasta la mitad los 2 tornillos 12f en la parte inferior del poste en
posición lateral en el punto correspondiente a los 2 orificios predispuestos.
• Quitar los filtros antigrasa del cuerpo de la campana.
• Quitar
eventuales filtros antiolor al carbono activo.
• Levantar el cuerpo de la campana y encastrar los tornillos 12f (ref. A) hasta el
tope.
• Fijar desde abajo con 4 tornillos 12q y 4 arandelas 22 en dotación el cuerpo de
la campana al poste predispuesto (ref. B) y apretar definitivamente todos los
tornillos.
CONEXIÓN ELÉCTRICA
• Conectar la campana a la alimentación eléctrica interponiendo un inter-
ruptor bipolar con una apertura de los contactos de por lo menos 3 mm.
• Quitar los filtros antigrasa (ver párr. "Mantenimiento") y comprobar que
el conector del cable de alimentación (A) esté correctamente insertado en
la toma del aspirador.
• Insertar el conector B en la toma libre al lado del aspirador
