ES
5
59
INSTALACIÓN
Taladrado del cielorraso/repisa y fijación del armazón metálico
TALADRADO CIELORRASO/REPISA

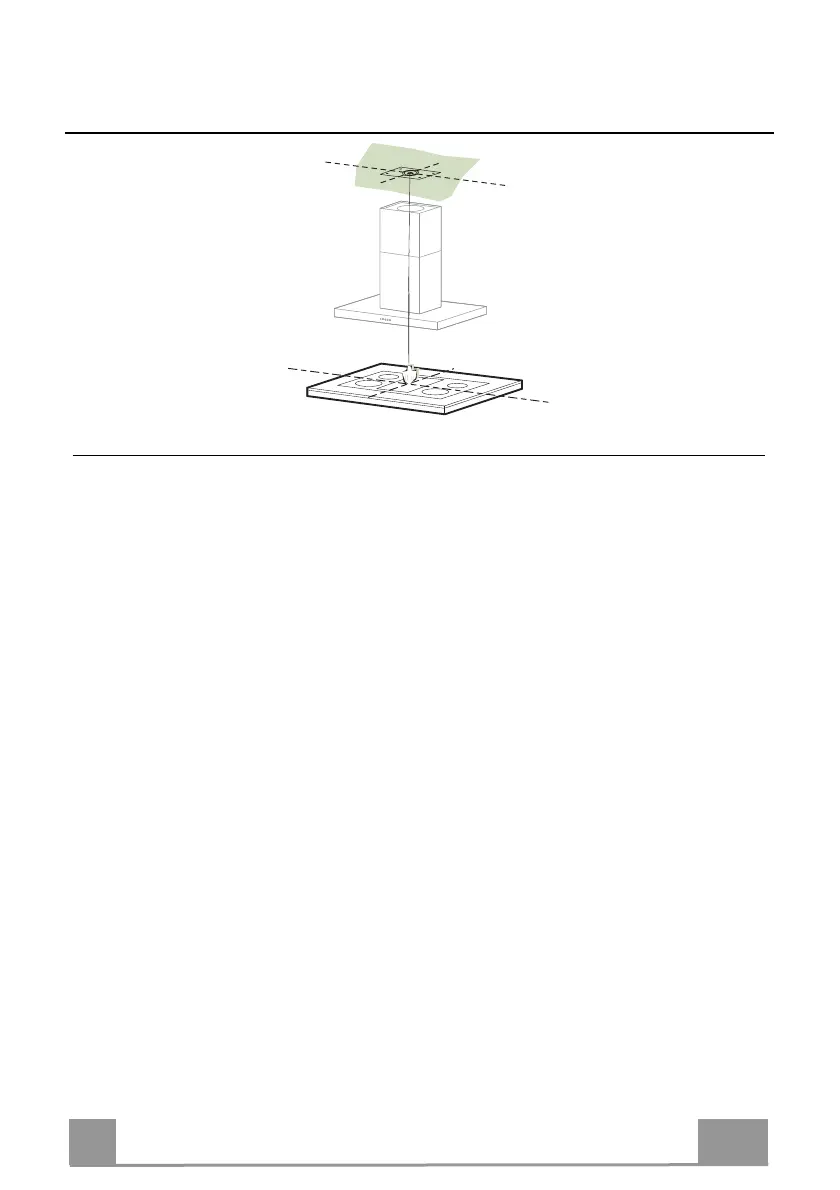

• Con la ayuda de un hilo de plomo marcar en el cielorraso/repisa de soporte el centro del pla-
no de cocción.
• Apoyar en el cielorraso/repisa la plantilla de taladrado 21 en dotación, haciendo coincidir su
centro con el centro proyectado y alineando los ejes de la plantilla con los ejes del plano de
cocción .
• Marcar los centros de los orificios de la plantilla.
• Taladrar los puntos marcados:
• Cielo de hormigón macizo: según los tacos para hormigón empleados.
• Cielo de ladrillos huecos, con espesor resistente de 20 mm: ø 10 mm (inserir rápidamente
los Tacos 11 en dotación).
• Cielo con vigas de madera: según los tornillos para madera empleados.
• Repisa de madera: ø 7 mm.
• Paso del cable eléctrico de alimentación: ø 10 mm.
• Salida aire (Versión Aspirante): según el diámetro de la conexión a la tubería de evacua-
ción externa.
• Atornillar, cruzándolas y dejando 4-5 mms del techo, dos tornillos:
• Para hormigón macizo, tacos para hormigón, no en dotación.
• Para Ladrillo con cámaras de aire, con espesor resistente de unos 20 mms , Tornillos 12h,
en dotación.
• Para vigas de madera, 4 tornillos para madera, no en dotación.
• Para repisa de madera, 4 tornillos 12g con arandelas 22 y tuercas 23, en dotación.
