IT
5
50

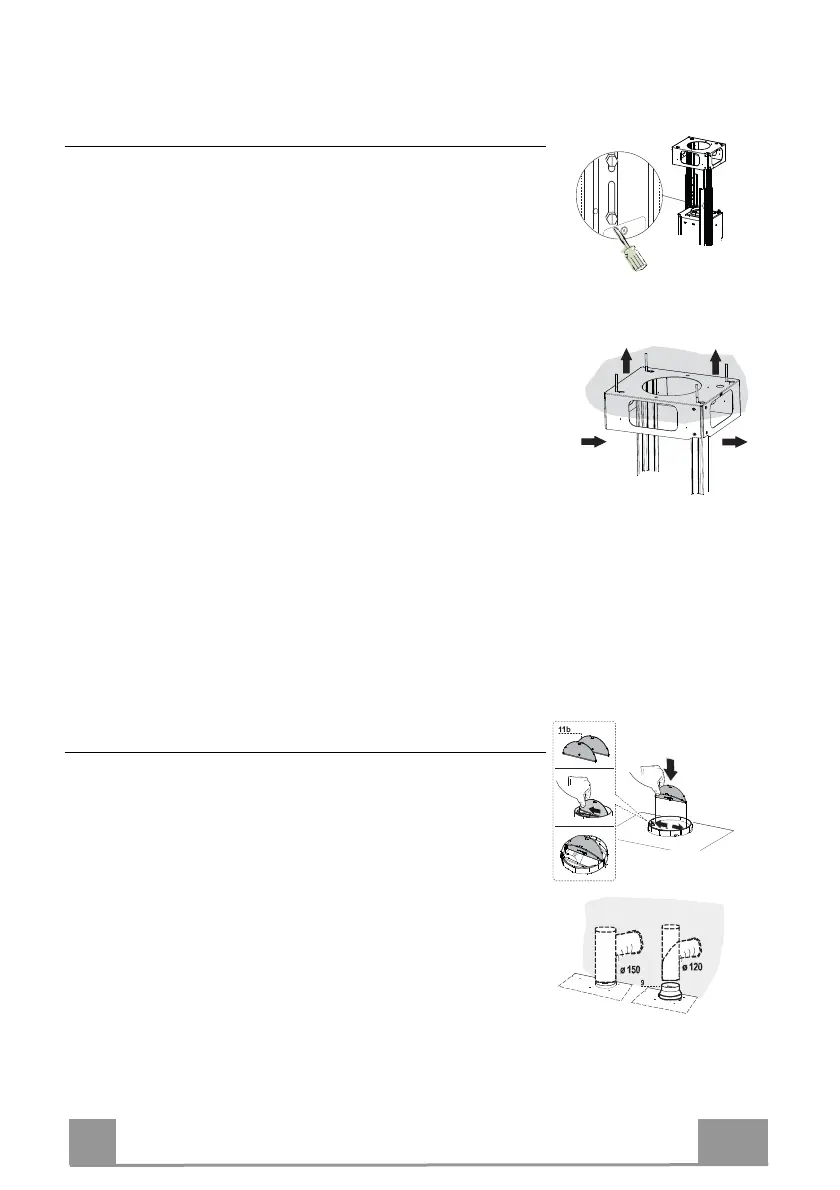

Fissaggio Traliccio
• Svitare le due viti che fissano il camino inferiore e sfilarlo dal traliccio
(dalla parte inferiore).
• Svitare le due viti che fissano il camino superiore e sfilarlo dal traliccio
(dalla parte superiore).
Nel caso in cui si voglia regolare l’altezza del traliccio procedere come
segue:
• Svitare le viti metriche che uniscono le due colonne, poste ai lati del tra-
liccio;
• Regolare l’altezza desiderata del traliccio e riavvitare le viti precedente-
mente tolte;
• Inserire il camino superiore dall’ alto e lasciarlo libero sul traliccio;
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta;
• Stringere le due viti e avvitare le altre due in dotazione;
Prima di serrare definitivamente le viti è possibile effettuare delle
regolazioni spostando il traliccio, facendo attenzione che le viti non escano
dalla sede dell’asola di regolazione.
• Il fissaggio del Traliccio deve essere sicuro in relazione sia al peso della
Cappa sia alle sollecitazioni causate da occasionali spinte laterali
all’Apparecchio montato. A fissaggio avvenuto verificare quindi che la
base sia stabile anche se il Traliccio è sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto
di sospensione, l’Installatore dovrà provvedere a irrobustirlo con oppor-
tune piastre e contropiastre ancorate a parti strutturalmente resistenti.
2
2
1
1
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla tubazione di
uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui
scelta è lasciata all'installatore.
• Inserire i flap 11b sull’Uscita del Corpo Cappa.
Collegamento tubo ø 150
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente
non è in dotazione.
Collegamento tubo ø 120
• Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9
sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente
non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.
