FR
2
27

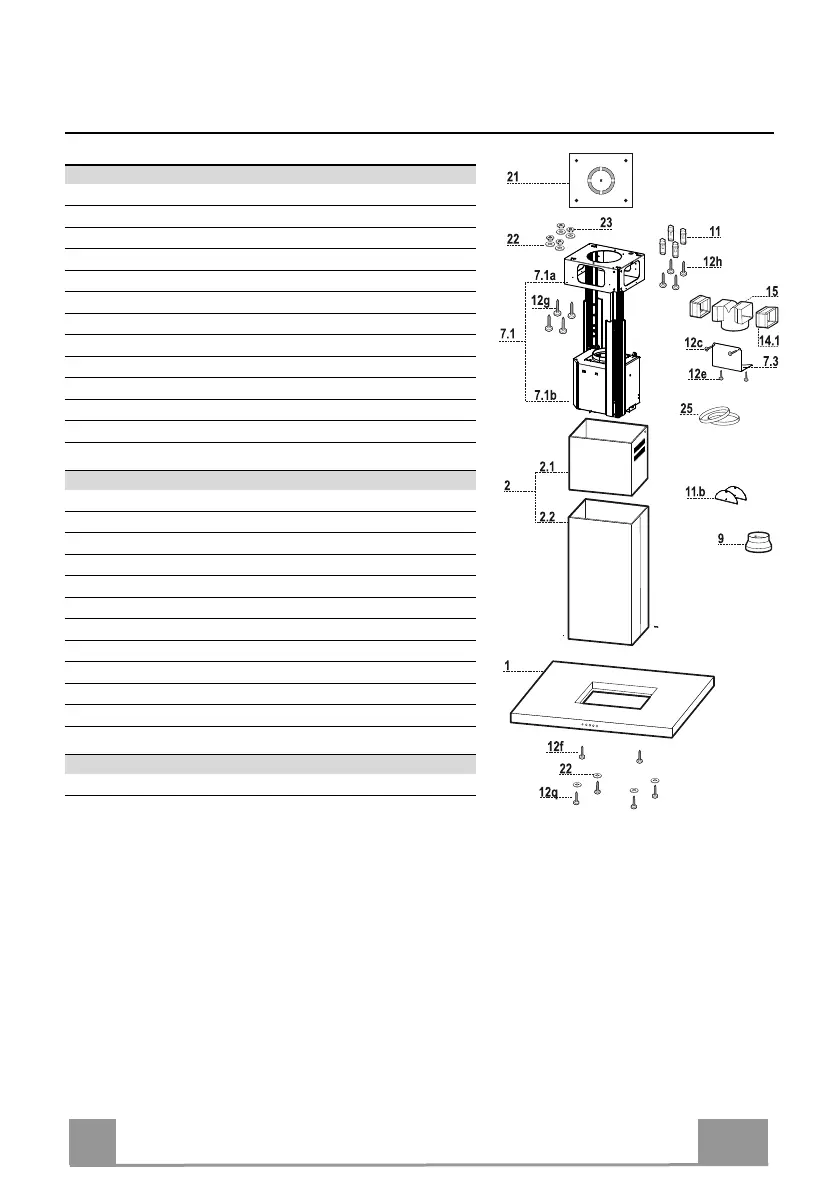

CARACTERISTIQUES
Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de: Comandes, Lumière, Filtres
2 1 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
7.1 1 Treillis télescopique avec Aspirateur, formé par:
7.1a 1 Treillis supérieur
7.1b 1 Treillis inférieur
9 1 Flasque de Réduction ø 150-120 mm
11b 2 Clapet
14.1 2 Rallonge Raccord Sortie Air
15 1 Raccord Sortie Air
25 Colliers de serrage serre-tube (non compris)
Réf. Q.té Composants pour l’installation
7.3 1 Bride Support Raccord
11 4 Chevilles ø 10
12c 2 Vis 2,9 x 6,5
12e 2 Vis 2,9 x 9,5
12f 2 Vis M4 x 80
12g 4 Vis M6 x 80
12h 4 Vis 5,2 x 70
12q 4 Vis 3,5 x 9,5
21 1 Gabarit de perçage
22 8 Rondelles øi 6,4
23 4 Écrous M6
Q.té Documentation
1 Manuel d’instructions
