CHASSIS AFSTELLEN 10
51

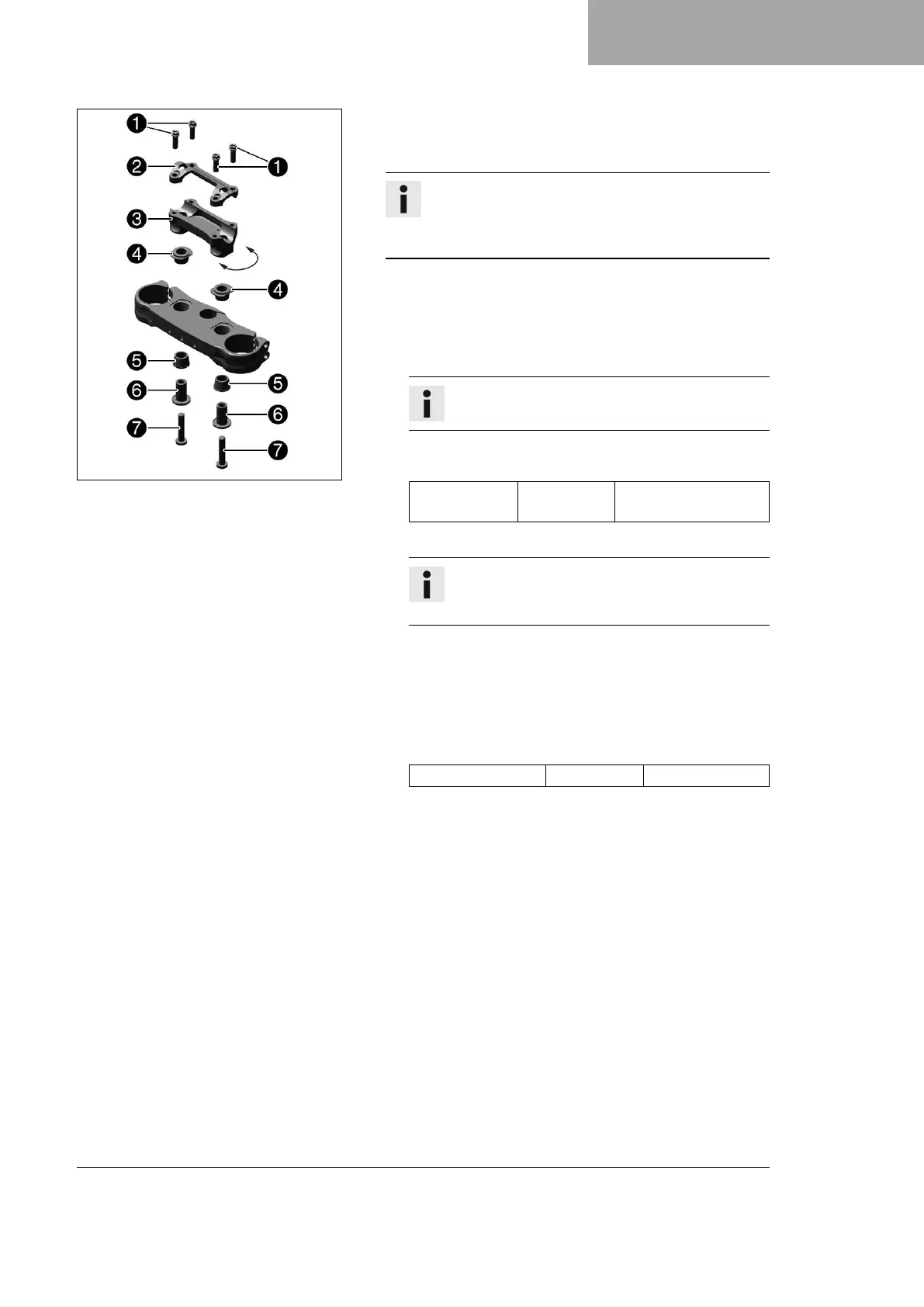

A01169-10
Hoofdwerk
–
Schroeven
1
verwijderen. Stuurklem
2
verwijderen. Stuur
verwijderen en opzij leggen.
Info
Componenten door afdekken tegen beschadiging
beschermen.
Kabels en leidingen niet knikken.
–
Schroeven
7
en bus
6
verwijderen. Stuuradapter
3
ver-
wijderen.
Stuurpositie instellen met stuuradapter op rubberlagers
–
Rubberbussen
4
en
5
positioneren.
– Stuuradapter in de gewenste stand zetten.
Info
De stuuradapter is aan één zijde langer en hoger.
–
Schroeven
7
met bus
6
monteren en vastdraaien.
Voorgeschreven waarde
Schroef stuur-
adapter
M10 40 Nm
Loctite
®
243™
– Stuur positioneren.
Info
Erop letten dat de kabels en leidingen correct wor-
den gelegd.
–
Stuurklem
2
positioneren.
–
Schroeven
1
monteren, maar nog niet vastdraaien.
–
Stuurklem met schroeven
1
eerst aan de langere, hogere
zijde van de stuuradapters tegen elkaar schroeven.
–
Schroeven
1
gelijkmatig vastdraaien.
Voorgeschreven waarde
Schroef stuurplaat M8 20 Nm
