49
© 2021 KOSTAL Solar Electric GmbH
Installation
1
10
8 Nm
1,5 Nm
Plug RS485
COM
PIKO CI 50/60
PIKO CI 30
RS485 B IN
RS485 A IN
RS485 B OUT
RS485 A OUT
1
2
3
4
5
6
7
8
9
10
RS485
RS485 RS485 RS485
DATALOGER
ext.
L ≤ 30 m
5 mm
Ø ≤ 7 mm
0,34...1,5 mm²
0,34...1,0 mm²
LLL
Set RS485 termination
to ON
MasterSlave Slave Slave

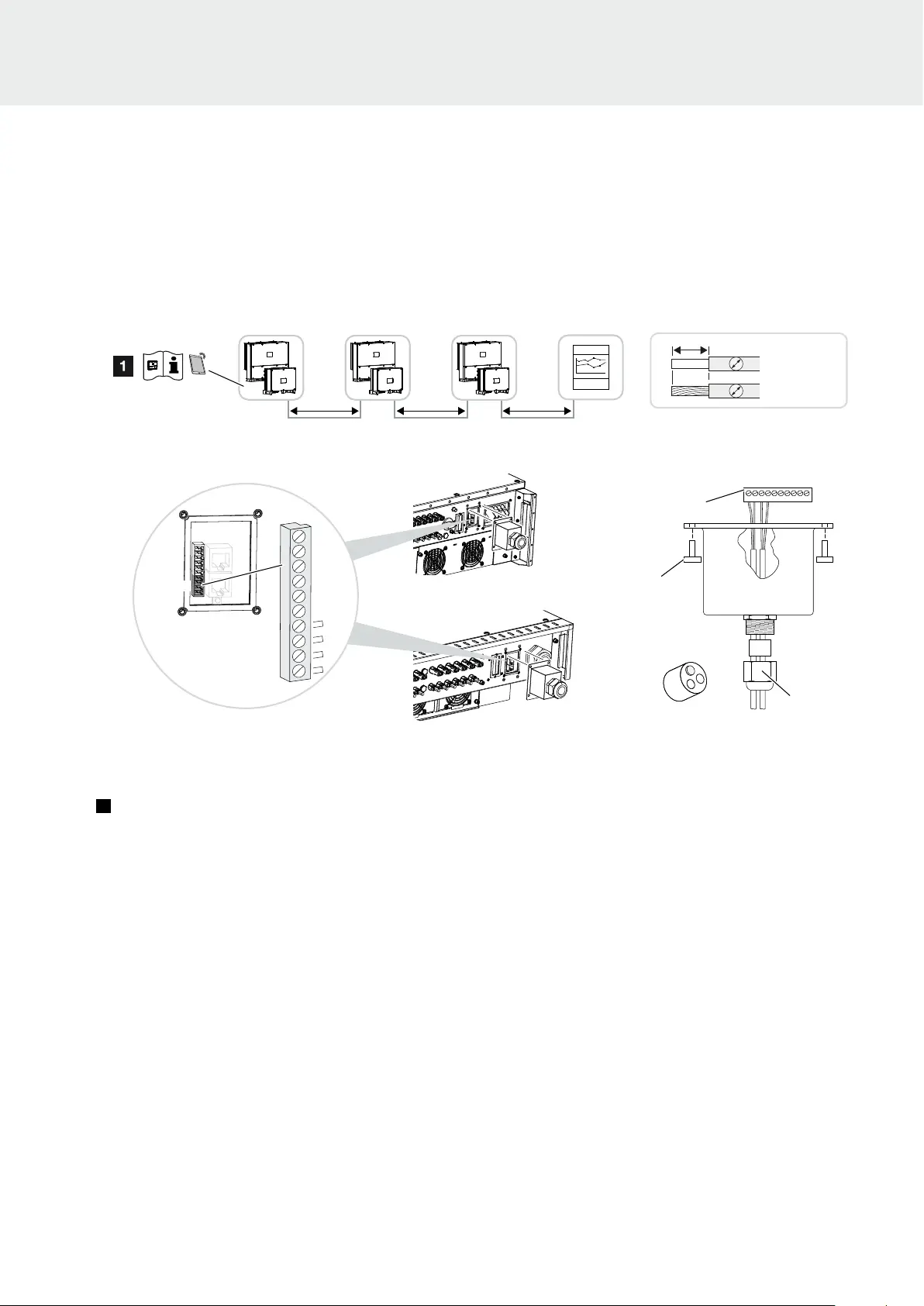

Fig. 23: Connecting inverter with RS485 cable
1
Activate RS485 termination on the last inverter
3.9 Communication via RS485
3
2
3
4
5
6
7
8
9
10
1
